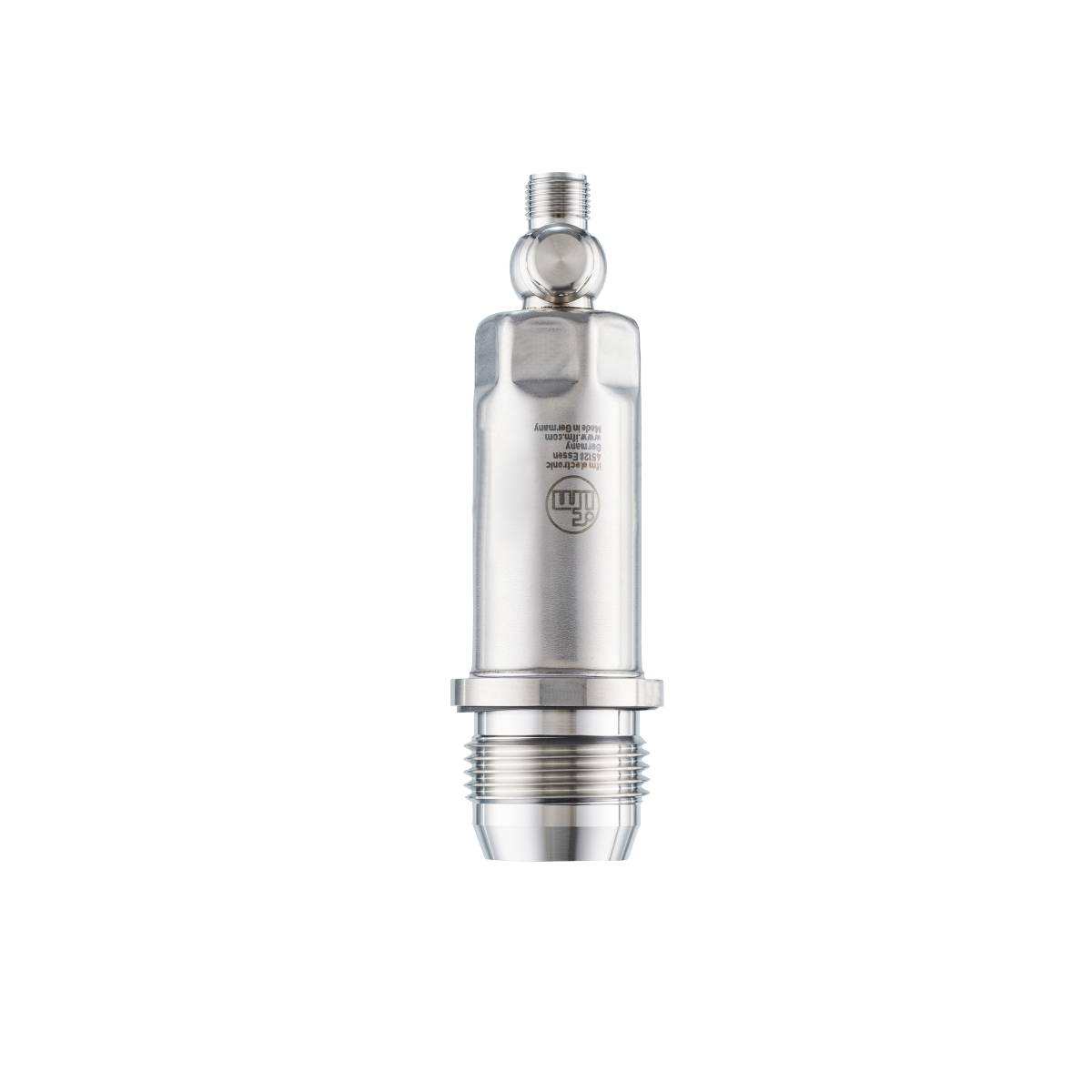

ifm Electronic Tryksensor 1 stk PM1608 -1.25 kPa til 25 kPa M12 Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Tryksensor
Tilslutning
M12
Variant
Overtryk
Måleområde (tryk) (maks.)
25 kPa
Driftsspænding maks.
30 V/DC
Datablad (PDF)
Højdepunkter og detaljer
Tryksensorer
- Robust hus i rustfrit stål til brug i fødevare- og drikkevareindustrien
- Hygiejnisk, frontalt design
- Resistent over for højtryksrensning med aggressive rengøringsmidler
- Høj temperaturbestandighed og høj kapslingsklasse
- Præcis analog udgang og komfortabel kommunikation via IO-link
Tekniske specifikationer
- Analog udgang strøm [mA]: 4...20; (kan skaleres)
- Analogt bremsepunkt [kPa]: 3,75...25
- Analogt målepunkt [mbar]: 37,5...250
- Analogt målepunkt [psi]: 0,544...3,626
- Analogt startpunkt [kPa]: -1,25...20
- Analogt startpunkt [mbar]: -12,5...200
- Analogt startpunkt [psi]: -0,182...2,9
- Antal analoge udgange: 1
- Antal digitale udgange: 1; (IO-link)
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Trykstyrke [psi]: 84
- IO-link revision: 1.1
- Karakteristikafvigelse: < ± 0,2; (linearitet herunder hysterese og repeterbarhed, grænsekepunktsindstilling iht. din en IEC 62828-1)
- Linearitetsafvigelse procent-margin: < ± 0,15; (Turn down 1:1)
- Måleelement: Keramisk-kapacitiv trykmålecelle
- Måleprincip fyldstand: Hydrostatisk
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Repeterbarhed procent-interval: < ± 0,1 (ved temperaturudsving < 10 K; Turn down 1:1)
- Tilspændingsmoment [Nm]: 20
- Applikation: Frontplan for føde- og drikkevareindustrien
- Udgangssignal: Analogt signal; IO-link; (kan konfigureres)
- Påkrævet masterportklasse: A
- Forsinkelse af standby-tid - 2_leder [s]: 1
- Beredskabstid - 3_leder [s]: 0,5
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Dæmpning analog udgang DAA [s]: 0...4
- Tryktype: Relativt tryk
- Trykstyrke [kPa]: 600
- Trykstyrke [mbar]: 6000
- Samlet antal udgange: 2
- Vægt [g]: 304.800
- Henvisninger til nøjagtighed/afvigelse: Yderligere oplysninger se afsnit diagrammer og kurver
- Hysterese: < ± 0,15; (Turn down 1:1)
- I trin på [kPa]: 0.01
- I trin på [mbar]: 0.1
- I trin på [psi]: 0.002
- IO-Link-funktioner (cyklisk): Anvendelsesspecifik markering; intern temperatur
- IO-link-opløsning tryk [mbar]: 0.05
- Kommunikationsinterface: IO-link
- Kortslutningssikker: Ja
- Opbevaringstemperatur [°C]: -40...100
- Langtidsstabilitet: < ± 0,1; (Turn down 1:1; pr. år)
- MAWP ved applikationer ifølge CRN [bar]: 10
- Maks. Belastning [Ω]: 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA)
- Medier: Pastøse og faste medier; flydende og gasformige medier
- Medietemperatur [°C]: -25...150
- Måleområde [bar]: -0,0125...0,25
- Måleområde [kPa]: -1,25...25
- Måleområde [mbar]: -12,5...250
- Måleområde [psi]: -0,182...3,626
- Min. Sprængtryk [kPa]: 3000
- Min. Sprængtryk [mbar]: 30000
- Min. Sprængtryk [psi]: 435
- Min. Trykcyklusser: 100 millioner
- Min. ISOLERINGSMODSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyklus [ms]: 3.2
- MTTF: 323
- Profiler: Digital Measuring sensor (0x000A), identification and diagnosis (0x4000)
- Procestilslutning: Gevindtilslutning G 1 udvendigt gevind tætningsring
- Analoge procesdata: 3
- Procesdata binær: 0
- BESKYTTELSESKLASSE IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: nej
- Trinsvar analog udgang - 2_leder [ms]: 30
- Trinsvar analog udgang - 3_leder [ms]: 7
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug - 2_leder [mA]: 3,5...21,5
- Strømforbrug - 3_leder [mA]: < 45
- Temperaturovervågning: nej
- Drømmefri: Ja
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med mediet: medium (99,9 % Al2O3), 1.4435 (rustfrit stål/316L), overfladebeskaffenhed: RA < 0,4 / Rz 4; PTFE
- Produkttype
Tryksensor
- Type
PM1608
- Tilslutning
M12
- Variant
Overtryk
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Interfaces
IO-Link
- Måleområde (tryk) (min.)
-1.25 kPa
- Måleområde (tryk) (maks.)
25 kPa
- Måleområde (tryk)
-1.25 kPa til 25 kPa
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Kontakttype
Analog
IP67/IP69K
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- Vægt
0.3020 kg
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321540 ifm Electronic Tryksensor 1 stk PM1608 -1.25 kPa til 25 kPa M12 Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321540 ifm Electronic Tryksensor 1 stk PM1608 -1.25 kPa til 25 kPa M12 Analog
Beskrivelse
Ifm PM1608 elektronisk tryksensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
tilbehør
(*Alle priser er ekskl. moms)Det nødvendige tilbehør er nødvendigt for at kunne bruge den beskrevne vare
