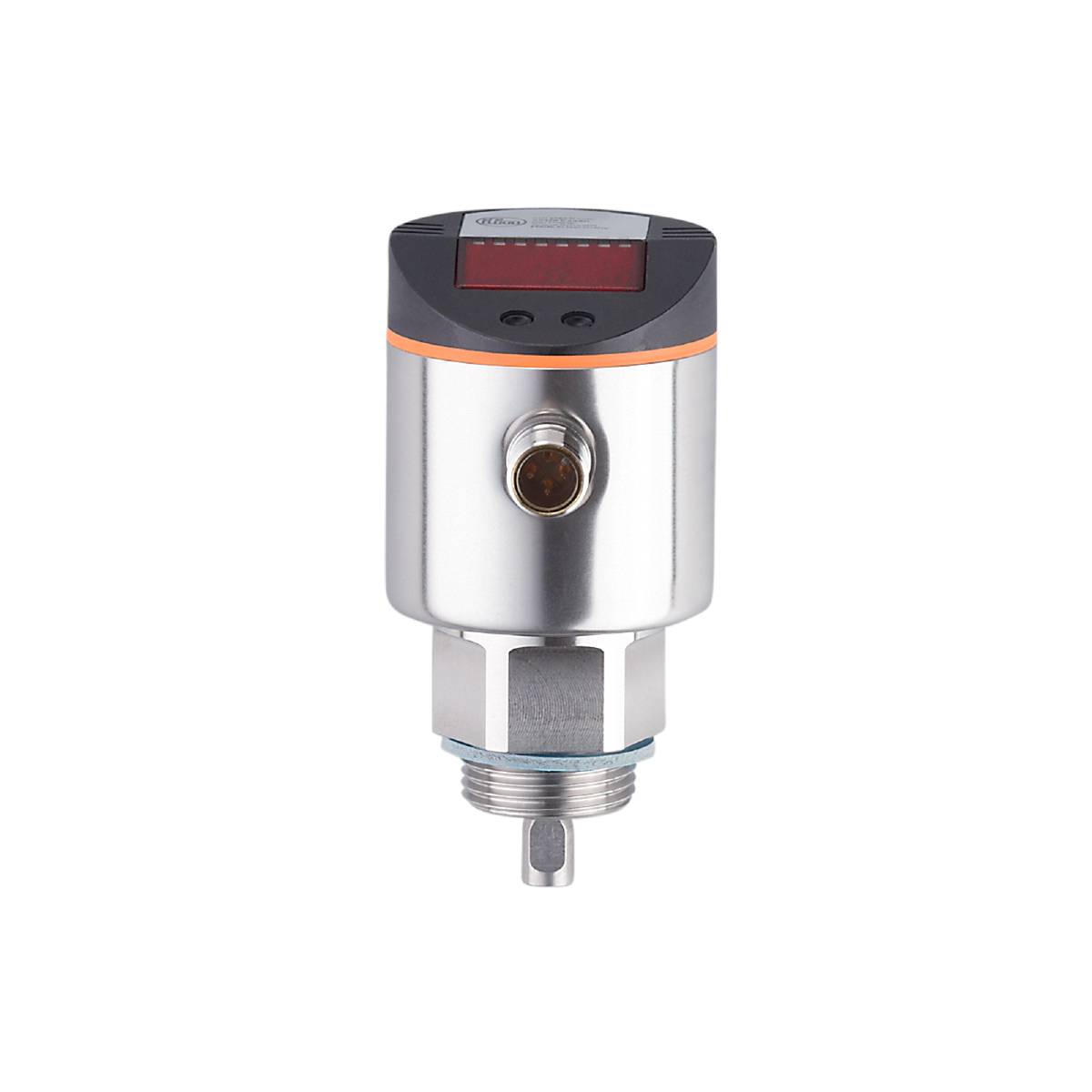

ifm Electronic Elektronisk niveausensor LR3000 LR3000 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
1.58 m
Type
LR3000
Datablad (PDF)
Højdepunkter og detaljer
Ifm LR3000 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Godt læsbart 4-cifret LED-display
- Modulært system baseret på evalueringselektronik og sondestav
- Tilpasning til forskellige beholderhøjder ved at sænke sondeafstandsens afstand
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Aktivt område A [mm]: L-40; (ved indstilling på olie og oliebaserede medier: L-60)
- Analog udgang spænding [V]: 0...10, kan vendes; (skalerbar)
- Analog udgang strøm [mA]: 4...20, kan vendes; (skalerbar)
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- Display: Visningsenhed: 3 x LED, grøn; koblingstilstand: 1 x LED, gul; niveau: Alfanumerisk visning, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- IO-link revision: 1.1
- Måleprincip fyldstand: Ført mikrobølgeovn
- SDCI-STANDARD: IEC 61131-9 CDV
- Stavlængde L [mm]: 100...1600
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...60
- Applikation: Til industriel anvendelse
- Opløsning [mm]: 1
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; analogsignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant for mediet: ≥ 1,8; (ved medier med DK 1,8...5 (f.eks. olie) kræves et koaksialrør til drift)
- Trykstyrke [bar]: 16
- Elektrisk udførelse: PNP
- Anbefalede medier: Vand; vandbaserede medier; olie; oliebaserede medier
- Samlet antal udgange: 2
- Vægt [g]: 378.400
- Hysterese - indstillingsområde [mm]: > 5
- Indstillingsområde [mm]: 5 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 30 / 10; (ved indstilling på olie og oliebaserede medier: 30 / 30)
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...80
- MAWP ved applikationer ifølge CRN [bar]: 16
- Maks. Belastning [Ω]: 500
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Flydende medier
- Målefejl [mm]: ± 7
- Målefrekvens [Hz]: 4
- Min. Belastningsmodstand [Ω]: 2000
- Min. Procescyklus [ms]: 2.3
- MTTF: 196
- Kan ikke anvendes til: Se betjeningsvejledning, kapitel "brug efter destination".
- Nulsignal spænding [V]: 0
- Nulsignal strøm [mA]: 4,0
- Offsetfejl [mm]: 5
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 3/4 udvendigt gevind
- Procesdata analog: 1
- Procesdata binært: 1
- Procestemetemperatur [°C]: -25...80; (90 < 1 h; se bemærkning under bemærkninger)
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 10... L-35
- Koblingspunkt SP - indstillingsområde [mm]: 15...L-30
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 30
- Temperaturpåvirkning pr. 10 K: ± 0,2
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -1000
- Polaritetsbeskyttelse: Ja
- Spænding ved fuldt signal [V]: 10
- Fuldsignal strøm [mA]: 20
- Materialer i kontakt med medium: 1.4305 (rustfrit stål/303); sondetilslutning: 1.4435 (rustfrit stål/316L); PTFE; FKM; tætning: NBR fiberforstærket
- Repeterbarhed [mm]: ± 5
- Produkttype
Elektronisk niveausensor
- Type
LR3000
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Specifikationer
LED-display
- Tilslutning
M12
- Udgange
PNP
- Materiale
Rustfrit stål
- Forseglingsmateriale
NBR
- Kabinetmateriale
Rustfrit stål V2A
- Min. medietemperatur
-25 °C
- Maks. medietemperatur
80 °C
- Driftstryk (max.)
16 bar
- Målenøjagtighed ±
7 mm
- Måleområde (min.)
0.02 m
- Måleområde (max.)
1.58 m
- måleområde
0.02 - 1.58 m
- Kontakttype
1 x sluttekontakt
IP67
- Vægt
0.3790 kg
- Min. omgivelsestemperatur
-25 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3321344 ifm Electronic Elektronisk niveausensor LR3000 LR3000 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321344 ifm Electronic Elektronisk niveausensor LR3000 LR3000 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
Beskrivelse
Ifm LR3000 elektronisk niveausensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
