Kontakter & KablerStikforbinderPrintkortstikKlemrække - System

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 16 Rastermål: 3.5 mm 1790438 1 stk

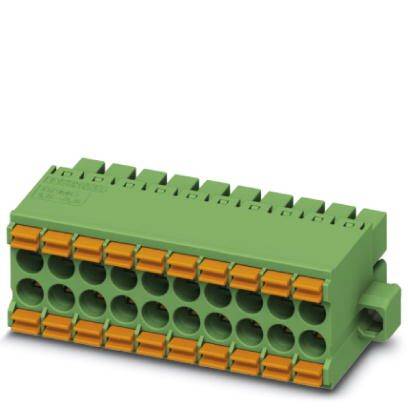

En grøn, rektangulær stikforbinder med flere orange tilslutningsbøsninger, egnet til elektronisk ledningsføring.

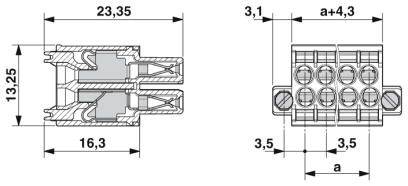

Teknisk tegning af en stikforbinder med dimensionsangivelser; bredde: 23,35 mm, højde: 13,25 mm; yderligere mål: 16,3 mm, 3,1 mm, 3,5 mm, a+4,3 mm.

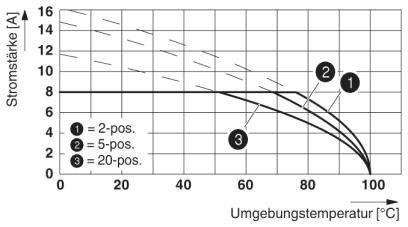

Diagrammet viser strømstyrke i ampere mod omgivelsestemperatur i grader Celsius. Tre kurver for forskellige positioner, alle falder med stigende temperatur.

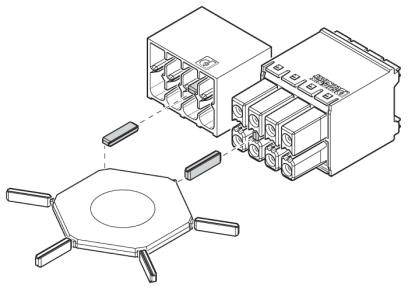

Stikforbindelsessystem med sekskantede tilslutninger, som viser positionering og forbindelse af stikmoduler.
1/4
Lignende billede
Produkttype
Tilslutningskabinet-kabel
Konstruktion
Bøsning
Rækkeantal
2
RM
3.5 mm
Samlet antal poler
16
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Hurtig levering ons. 28. okt.
32 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
127,20 kr.
3
5% = 18,93 kr.
120,89 kr.
5
7% = 44,10 kr.
118,38 kr.
10
8% = 105,20 kr.
116,68 kr.
25
10% = 310,00 kr.
114,80 kr.
50
11% = 725,50 kr.
112,69 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (127,20 kr. / stk.r)
127,20 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

  • Indhold: 1 stk
  • Antal rækker: 2
  • Samlet antal poler: 16

Tekniske specifikationer

  • Antal tilslutninger: 32
  • Isoleringsmaterialegruppe: I
  • Nominel impulsspænding (III/3) 2,5 kV
  • STIKSYSTEM: MINI COMBICON - DFMC 1,5
  • Låsning: Skrueflange
  • Antal potentialer: 32
  • Højde (uden loddepin): 13,25 mm
  • Omgivelsestemperatur (montage): -5 °C... 100 °C
  • Stikkraft pr. pol ca. 3 N
  • Trækkraft pr. pol ca.: 2 N.
  • Stikcyklusser: 25
Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

2

Særlige kendetegn:

Med push-in-fjedertilslutning

RM

3.5 mm

Samlet antal poler

16

Bredde

63 mm

Nominel strøm

8 A

Nominel strøm - afrundet

8 A

Indhold

1 stk

AWG max.

16

AWG min.

24

Afisoleringslængde (max.)

10 mm

Dim.

(L x B x H) 23.35 x 63 x 13.25 mm

Tilslutning

Push-In-klemme

Fjederklemme

Produc.-delnr.

1790438

Producentfarve

Grøn

Isoleringsmateriale

PA

Kontaktmateriale

Cu-legering, fortinnet

Kontaktoverflade stikside

Tin

Nominel spænding

160 V

H

13.25 mm

L

23.35 mm

Max. tværsnit

1.5 mm²

min. tværsnit

0.2 mm²

Maks. temperatur

+100 °C

Min. Temperatur

-40 °C

Type

DFMC 1,5/16-STF-3,5

Poltal

32

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2209374 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 16 Rastermål: 3.5 mm 1790438 1 stk

Datablad 2209374 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 16 Rastermål: 3.5 mm 1790438 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209374 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 16 Rastermål: 3.5 mm 1790438 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning. Påskruelig flange for højeste mekaniske stabilitet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
