Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 18 Rastermål: 3.5 mm 1790645 1 stk købe

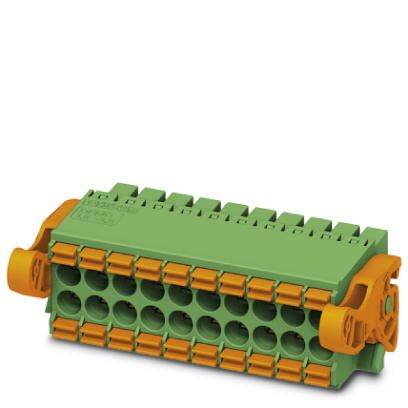

En grøn elektrisk stikforbinder med flere orange kontakter og to sidemonteringselementer.

Lignende billede

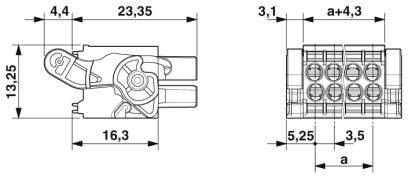

Teknisk tegning af en stikforbinder med måleangivelser i millimeter. Viser topview og sideview af komponenten.

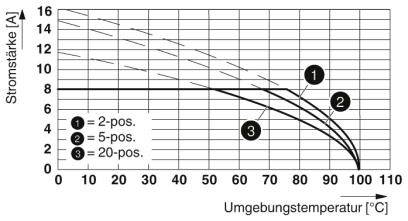

Diagram viser strømstyrke [A] mod omgivelsestemperatur [°C]. Tre kurver markerer forskellige positioner: '1 = 2-pos.', '2 = 5-pos.', '3 = 20-pos.'. Strømstyrken falder med stigende temperatur.

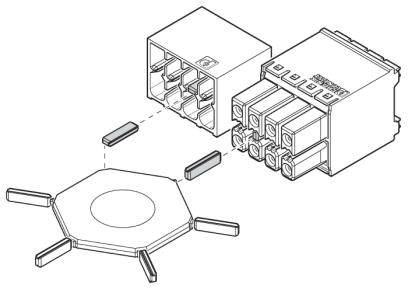

Stikforbindelsesdiagram med sekskanttet fastgørelse, som viser forbindelsen mellem to stikmoduler.

1/4

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

3.5 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering tirs. 6. okt.

6 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (151,20 kr. / stk.r)

151,20 kr.

ekskl. moms

Kun 6 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 2
Samlet antal poler: 18

Tekniske specifikationer

Antal tilslutninger: 36
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MINI COMBICON - DFMC 1,5
Lås: Lock & release udløsergreb
Antal potentialer: 36
Højde (uden loddepin): 13,25 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 3 N
Trækkraft pr. pol ca.: 2 N.
Stikcyklusser: 25

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 3.5 mm

Samlet antal poler: 18

Bredde: 70 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 1 stk

AWG max.: 16

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 27.79 x 70 x 13.25 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1790645

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 13.25 mm

L: 27.79 mm

Max. tværsnit: 1.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 1,5/18-ST-3,5-LR

Dokumenter og downloads

Datablad

Datablad 2209384 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 18 Rastermål: 3.5 mm 1790645 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209384 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 18 Rastermål: 3.5 mm 1790645 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning. Automatisk låsning og intuitiv løsning med farveadskilt Lock-and-release-betjeningsarm.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
