Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 3.5 mm 1790124 1 stk købe

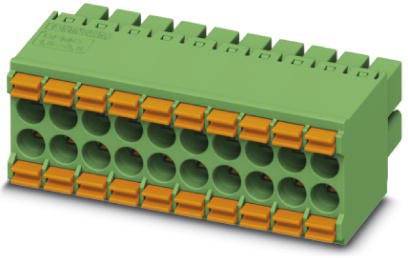

Grønt stikmodul med orange håndtag, typisk anvendt til elektroniske forbindelser.

Lignende billede

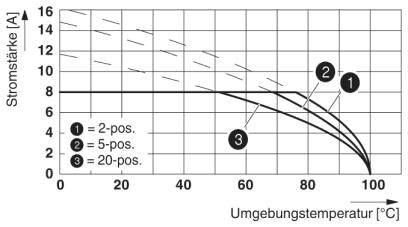

Diagram viser sammenhængen mellem strømstyrke (A) og omgivelsestemperatur (°C) med tre kurver for 2-, 5- og 20-pos.

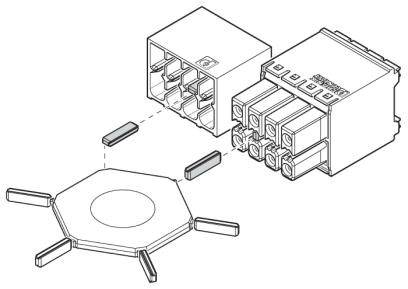

Diagrammet viser forbindelsen mellem to stik med en sekskantede adapter i midten. Stikkene og adapteren er mærket.

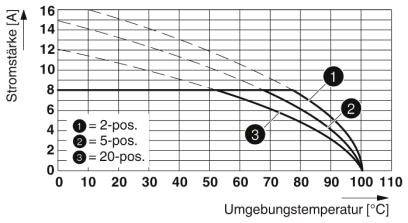

Diagram viser strømstyrke i ampere mod omgivelsestemperatur i grader Celsius. Tre kurver markerer positioner: 1 (2-pos.), 2 (5-pos.), 3 (20-pos.). Strømstyrken falder ved stigende temperatur.

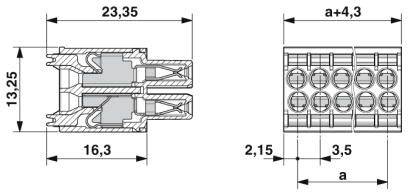

Teknisk tegning af en stikforbinder med mål: Bredde 23,35 mm, Højde 13,25 mm, Afstand mellem kontakter 16,3 mm, Dybde 2,15 mm.

1/5

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

3.5 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering fre. 2. okt.

17 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (44,00 kr. / stk.r)

44,00 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 2
Samlet antal poler: 4

Tekniske specifikationer

Antal tilslutninger: 8
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MINI COMBICON - DFMC 1,5
Låsning: Uden
Antal potentialer: 8
Højde (uden loddepin): 13,25 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 3 N
Trækkraft pr. pol ca.: 2 N.
Stikcyklusser: 25

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 3.5 mm

Samlet antal poler: 4

Bredde: 14.8 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 1 stk

AWG max.: 16

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 23.35 x 14.8 x 13.25 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1790124

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 13.25 mm

L: 23.35 mm

Max. tværsnit: 1.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 1,5/ 4-ST-3,5

Poltal: 8

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209365 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 3.5 mm 1790124 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209365 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 3.5 mm 1790124 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
