Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 12 Rastermål: 3.5 mm 1790399 1 stk købe

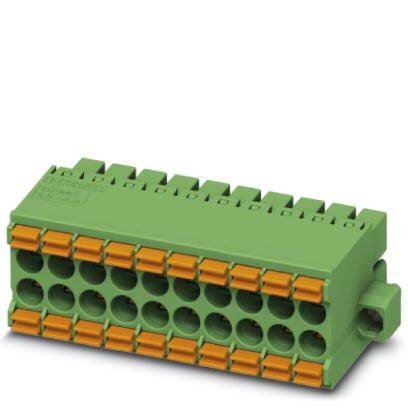

En grøn elektrisk stikforbinder med flere orange tilslutningsklemmer i to rækker, til kabelfiksering.

Lignende billede

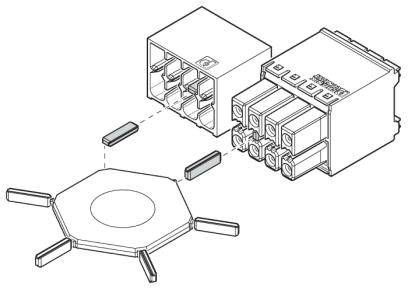

Tegning af et modulært stikforbindelsessystem med sekskandet basisplade og to stikforbindere, der er justeret til montering.

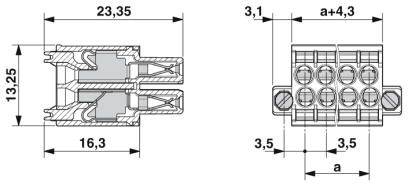

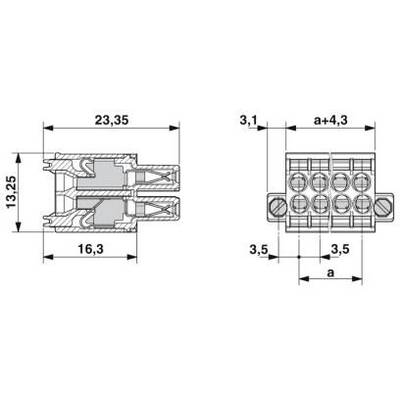

Teknisk tegning af en elektrisk stikforbindelse med mål angivet i millimeter. Viser plan- og tværsnitsvisning.

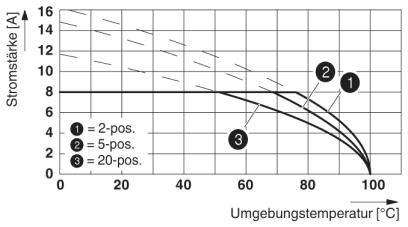

Diagram viser strømstyrke [A] i forhold til omgivelsestemperatur [°C] med tre kurver for 2-, 5- og 20-polede forbindelser.

1/4

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

3.5 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering fre. 2. okt.

46 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (135,20 kr. / stk.r)

135,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 2
Samlet antal poler: 12

Tekniske specifikationer

Antal tilslutninger: 24
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MINI COMBICON - DFMC 1,5
Låsning: Skrueflange
Antal potentialer: 24
Højde (uden loddepin): 13,25 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 3 N
Trækkraft pr. pol ca.: 2 N.
Stikcyklusser: 25

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 3.5 mm

Samlet antal poler: 12

Bredde: 49 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 1 stk

AWG max.: 16

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 23.35 x 49 x 13.25 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1790399

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 13.25 mm

L: 23.35 mm

Max. tværsnit: 1.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 1,5/12-STF-3,5

Dokumenter og downloads

Datablad

Datablad 2209372 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 12 Rastermål: 3.5 mm 1790399 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209372 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 12 Rastermål: 3.5 mm 1790399 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning. Påskruelig flange for højeste mekaniske stabilitet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
