Name: Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC
Brand: Phoenix Contact
SKU: 2137301
Availability: BackOrder

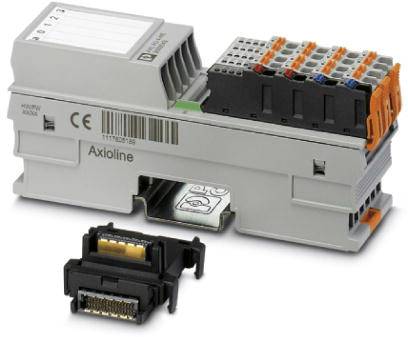

Et gråt industri-Ethernet-modul med stik til kabelforbindelser og et sort stik, begge placeret på en hvid baggrund.

'Busklemme AI4 I XC 2702007' med betjeningselementer og tilslutninger, til styring og dataopsamling i automatiseringssystemer.

'Blokdiagram over en elektronisk kredsløb med mikrocontroller, strømforsyning (24 V) og forskellige busforbindelser. Inkluderer beskyttelseskredse og referencemoduler.'

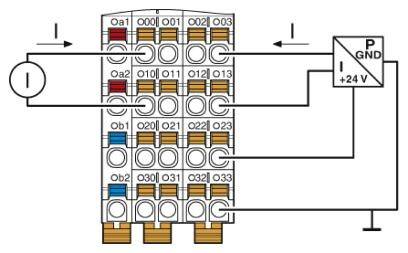

Principdiagram for en elektrisk enhed med klemme-mærkning. Viser forbindelser mellem ind- og udgange med strømforsyning (+24 V, GND).

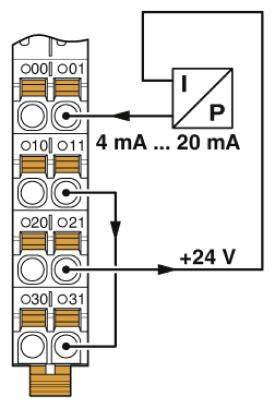

Elektronisk modul med tilslutninger til strømsignaler fra 4 mA til 20 mA og forsyningsspænding på +24 V. Mærket med 'I', 'P'.

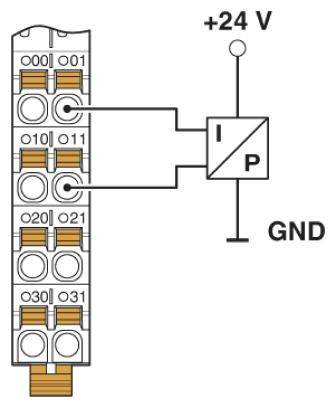

Skema over en elektrisk forbindelse. Foroven mærket med '+24 V' og forneden med 'GND'. Forbindelser fører til IP-modul.

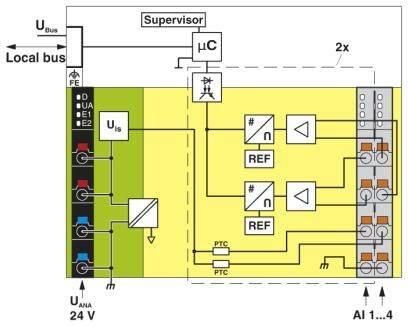

Skematisk fremstilling af et elektronisk kredsløbssystem. Viser forbindelsen mellem lokalt bus, mikrocontroller og analoge indgange AI 1...4. Detaljer om spænding og komponenter er angivet.

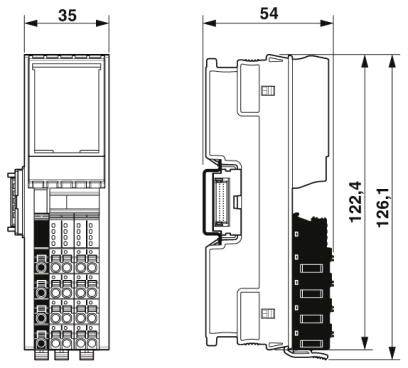

Teknisk tegning af en elektronisk enhed med mål: Bredde 35 mm, dybde 54 mm, højde 126,1 mm. Detaljeret visning af tilslutninger.

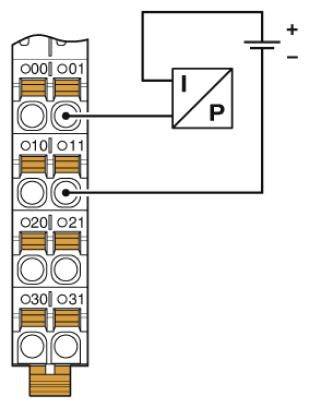

Skema over en elektrisk kredsløb viser en serie-klemme med tre ind- og udgange (00, 01), (10, 11), (20, 21), (30, 31), forbundet med en strømmåler 'I' og en effektmåler 'P'.

1/9

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 19. nov.

Antal

stk.

Total (3.290,00 kr. / stk.r)

3.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskrivelse af indgangen: Differenceindgange, strøm
Antal indgange: 4
Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
Farve: Trafikgrå A RAL 7042
Nettovægt: 145 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Monteringsposition: Vilkårlig (ingen temperatur-derating)
Afisoleringslængde: 8 mm
Ledertværsnit fast min.: 0,2 mm²
Ledertværsnit fast maks.: 1,5 mm²
Ledertværsnit fleksibel min.: 0,2 mm²
Ledertværsnit fleksibel maks.: 1,5 mm²
Ledertværsnit AWG min. 24
Ledertværsnit AWG maks. 16
Overførselshastighed 100 Mbit/s.
Effektforbrug: Typ. 1,5 W (til UBUS og UA)
Opløsning A/D-konverter 16 bit

Produkttype: I/O-modul

Type: AXL F AI4 I XC 1H

Antal analoge indgange max.: 4

Antal indgange: 4 x

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 5 V/DC

H: 126.1 mm

L: 54 mm

Bredde: 35 mm

: IP20

Dim.: (L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik: 2-, 3-, 4- ledere

Tilslutning: Push-in-tilslutning

Maks. strømforbrug: 120 mA

Produc.-delnr.: 2702007

Montage: Bæreskinne

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: -25 °C

Spændingslogik UL: 5 V/DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2137301 Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2137301 Phoenix Contact AXL F AI4 I XC 1H 2702007 I/O-modul 5 V/DC

Beskrivelse

4 analoge, bipolære inputkanaler til tilslutning af strømsignaler. Tilslutning af sensorerne med 2-, 3- og 4-leder-teknik. Strømområder: 0 mA... 20 mA, 4 mA... 20 mA, ±20 mA. Samtidig scanning af alle kanaler ved hjælp af samtidig simultaneous sampling. Høj krydstaledæmpning mellem de forskellige kanaler Særligt robust over for spændingsmagnetiseringsforstyrrelser. Lagret apparattypeskilt. Diagnose- og statusindikatorer. Kan anvendes under ekstreme omgivelsesbetingelser. Udvidet temperaturområde -40°C...+70°C (se kapitlet "testet succesfuldt: Anvendelse under ekstreme omgivelsesbetingelser" i databladet). Delvist lakerede printplader.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
