Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

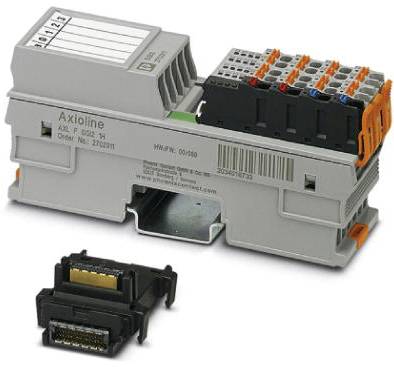

Grå elektronisk enhed med tilslutningsklemmer og mærkningsfelt, ved siden af en separat sort-guldfarvet tilslutningsmodul.
Modul med flere digitale indgange, repræsenteret ved nummererede tilslutninger og indikatorer.

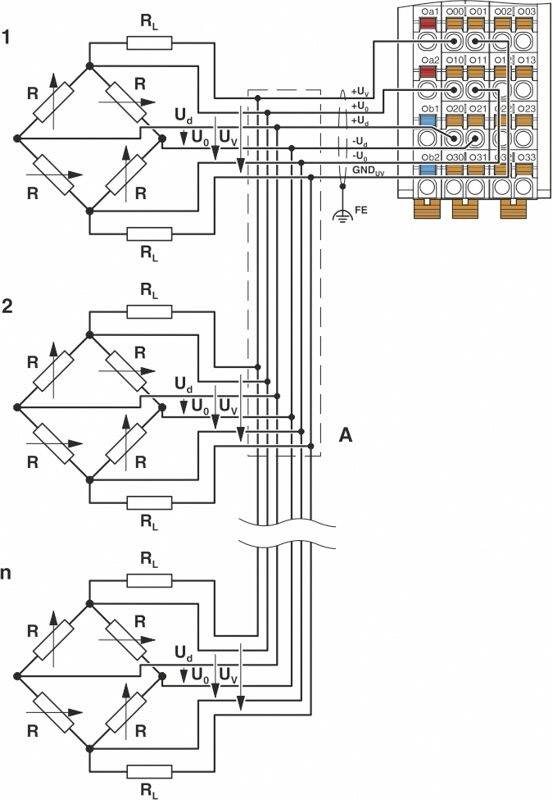

Strømskemaet viser parallelt forbundne ensretterbro'er, forbundet med målepunkterne 'A', 'U0' og 'Ud' på testkortet.

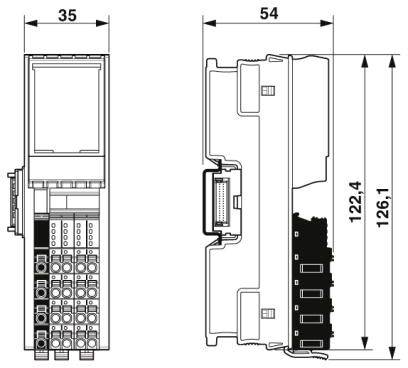

'Teknisk tegning af en elektrisk modul med to visninger. Venstre: Frontvisning med stikforbindelser. Højre: Sidevisning med mål 35 mm bredde, 54 mm dybde, 126,1 mm højde.'

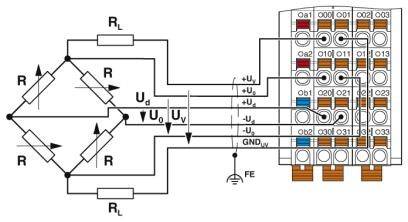

Principdiagram for en ensretter med flere modstande, dioder og tilslutninger. Viser strømløbsveje og markerede kontaktpunkter.

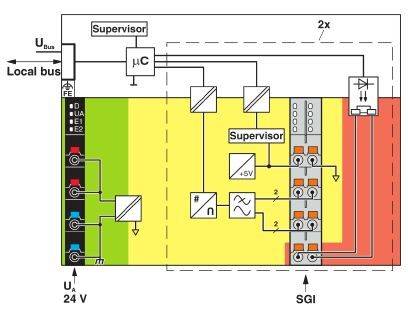

Principdiagram for et overvågningssystem med supervisor, μC, lokale busforbindelser og farvekodede områder til forskellige funktioner.
1/6
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (3.890,00 kr. / stk.r)
3.890,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskrivelse af indgangspunkt: Indgangskanaler til udvidelsesmålestriber
  • Antal indgange: 2
  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding dæmperdiode
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 187,7 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Antal udgange: 2
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Typ. 325 mW
Produkttype

I/O-modul

Type

AXL F SGI2 1H

Antal analoge indgange max.

2

Antal indgange

2 x

Antal udgange

2 x

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Udgangssignal spænding

5 V

Driftsspænding

5 V/DC

H

126.1 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik

Kabel

Maks. strømforbrug

65 mA

Produc.-delnr.

2702911

Montage

Bæreskinne

Reaktionstid

0.2 ms

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

Antal relæ-udgange max.

2

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2137506 Phoenix Contact AXL F SGI2 1H 2702911 I/O-modul 5 V/DC

Beskrivelse

2 yderst præcise indgange til DMS. Måleområder med nominelle egenskaber justeret fra fabrikken. Manuel indtastning af værdier. Procesdataopdatering kan parameteres i trin mellem 200 μs og 100 ms. Kan justeres i procesmiljøet ved strækningsudligning. 2-punkts-justering. Tilslutning af DMS med 6- og 4-leder-teknik. Udvidet ledningsbrudregistrering. Sensorforsyning op til 115 mA (8 vejeceller med 350 Ω pr. kanal). Pr. kanal: Lavohmsk, potentialfri sluttekontakt. Parametrering af kanaler uafhængigt af hinanden via bussystemet. Tara-anordning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
