Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Et grå DIN-skinne modulært automationsudstyr med tilslutningsklemmer og en separat stikadapter, vist fra siden.

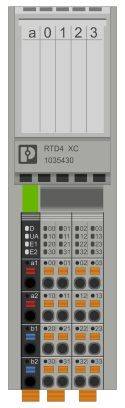

Automatiseringsmodul med flere nummererede tilslutninger til temperaturmåling. Model 'RTD4 XC 1005430'.

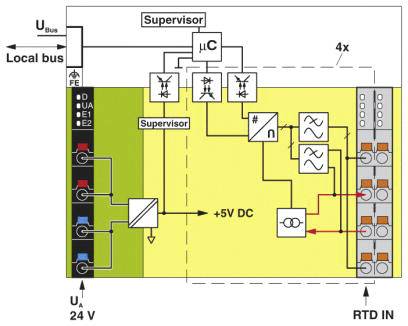

Diagram over et overvågningssystem: viser mikrocontroller, lokal bussammenfletning og 24V til 5V DC-konvertering.

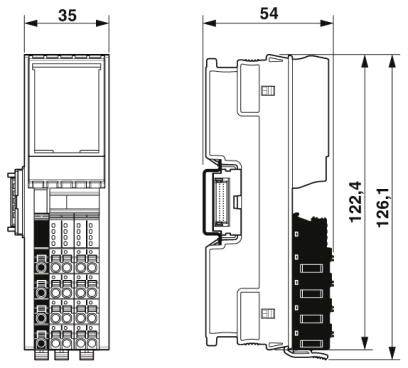

Teknisk tegning af en elektronisk enhed med dimensioner. Venstre: Bredde 35 mm. Højre: Bredde 54 mm, højde 126,1 - 126,4 mm.

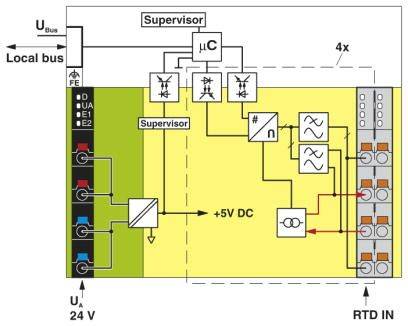

Blokdiagram over en elektronisk styreenhed med supervisor, mikrocontroller, busforbindelser og spændingsindikator (24V DC).

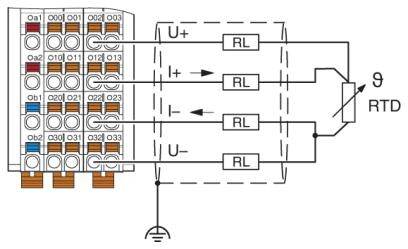

Diagram over en elektrisk kredsløb til temperaturmåling med et modstandstermometer (RTD), som viser stikfordeling og forbindelsespunkter.

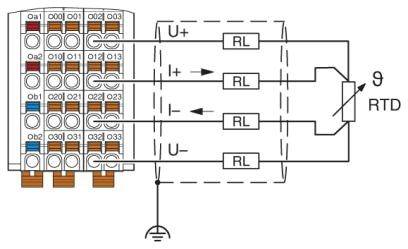

Diagram over ledningsføring for en RTD-sensor: Viser tilslutninger U+, I+, I-, U-, forbindelse til modstandsledning (RL) og jordningspunkt.

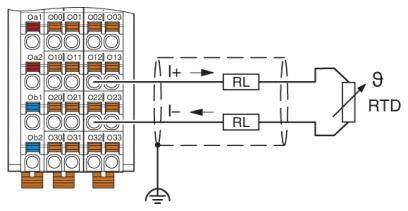

Diagram over ledningsføring til en RTD-sensor: Viser tilslutningsklemmer med markeringer og symboler for strømforløb og jordforbindelse.

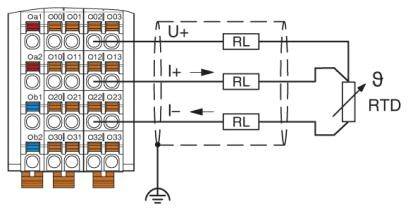

Kredsdiagramm for en RTD-sensor: Viser tilslutninger med U+, I+, I- og modstande (RL). RTD markeret med 9. Bundtilslutning nederst.
1/9
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
Antal
Total (3.290,00 kr. / stk.r)
3.290,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskrivelse af indgangen: Indgange til resistive temperatursensorer
  • Antal indgange: 4 (til resistive temperatursensorer)
  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
  • Indgangsfiltertid 40 ms
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 144 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,2 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,2 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Maks. 700 mW
  • Opløsning A/D-konverter 24 bit
Produkttype

I/O-modul

Type

AXL F RTD4 XC 1H

Antal analoge indgange max.

4

Antal indgange max.

4

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

5 V/DC

H

126.1 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik

2-, 3-, 4- ledere

Tilslutning

Push-in-tilslutning

Maks. strømforbrug

140 mA

Produc.-delnr.

1035430

Montage

Bæreskinne

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 I/O-modul 5 V/DC

Beskrivelse

Aksialoline F XC, temperaturregistreringsmodul, analoge indgange: 4 (til resistive temperatursensorer), tilslutningsteknik: 2-, 3-, 4-leder (skærmet), overførselshastighed i lokal bus: 100 Mbit/s, Extreme Conditions-variant, beskyttelsesklasse IP20: Inklusive busssokkelmodul og aksiale F-stik

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
