Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

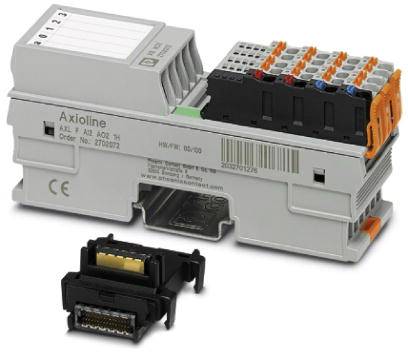

Stikmodul med flere tilslutninger og elektroniske komponenter ved siden af ekstra stikpar. Egnet til automatiseringssystemer.

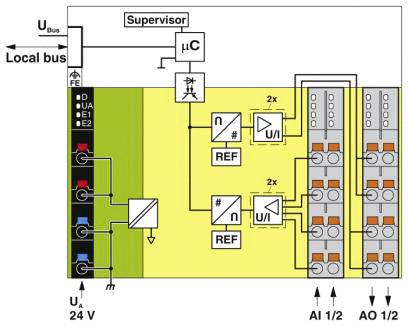

Skematisk fremstilling af et strømforsyningssystem med lokale busforbindelser, mikrocontrollerstyring og forskellige grænsefladekomponenter til overvågning og styring af elektriske signaler.
Industrimodul med mærkater 'a0, 1, 2, 3', serienummer '1035429'. Tilbyder flere elektriske tilslutninger til styringssystemer.

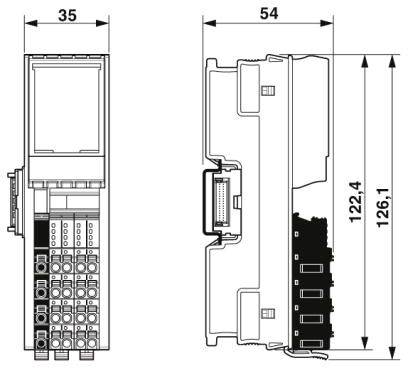

Teknisk tegning af en elektrisk modul med dimensionerne 35 mm bredde og 54 mm dybde. Højde varierende mellem 122,4 mm og 126,1 mm.
Diagram over en elektrisk kredsløb: Øverst 'Supervisor' og μC; venstre indgangsspænding 24 V; højre styringselementer AI 1/2, AO 1/2.

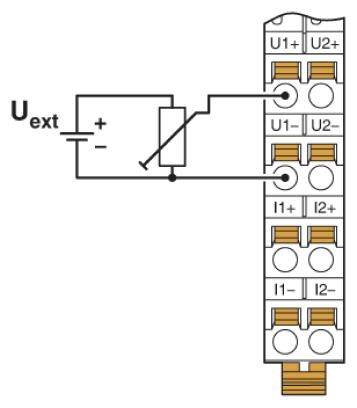

Diagrammet viser en elektrisk kredsløb med indbygget modstand, forbundet med klemmer U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-.

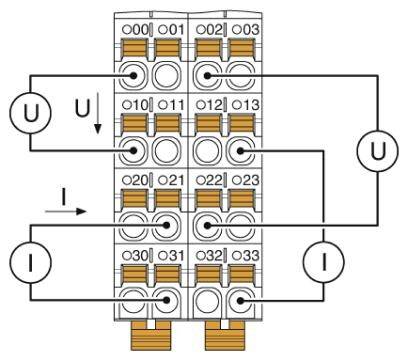

Diagram over en elektrisk fordeler med mærkninger 'U' og 'I' for spænding og strøm. Viser interne forbindelser for stik 001 til 032.

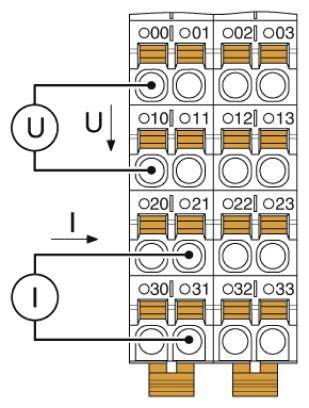

Skema over en tilslutningsplan med spænding og strøm. Øverste række til spænding ('U'), nederste række til strøm ('I'). Nummererede tilslutninger.

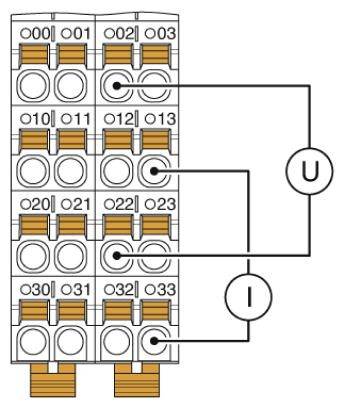

Elektrisk koblingsskema med klemmer mærket fra 001 til 033 og forbindelser markeret som U og I.

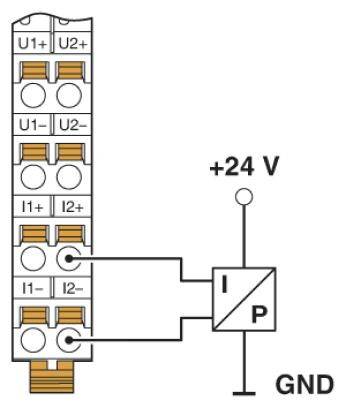

Principdiagram for elektrisk tilslutning: viser en tilslutningsliste med klemmer U1+, U1-, U2+, U2-, I1+, I1-, I2+, I2-, 24V og GND.
1/10
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (3.590,00 kr. / stk.r)
3.590,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskrivelse af indgangen: Differenceindgange, spænding eller strøm kan vælges enkeltvis
  • Antal indgange: 2
  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 197 g
  • BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Antal udgange: 2
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,2 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,2 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Typ. 0,6 W.
  • Opløsning A/D-konverter 16 bit
  • Opløsning D/A-konverter 16 bit
Produkttype

I/O-modul

Type

AXL F AI2 AO2 XC 1H

Antal indgange

2 x

Antal udgange

2 x

Maks. udgangsstrøm per kanal

20 mA

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

5 V/DC

H

126.1 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik

2-leder

Tilslutning

Push-in-tilslutning

Maks. strømforbrug

120 mA

Produc.-delnr.

1035429

Montage

Bæreskinne

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2137548 Phoenix Contact AXL F AI2 AO2 XC 1H 1035429 I/O-modul 5 V/DC

Beskrivelse

Aksialoline F XC, analog ind-/-outputmodul, analoge indgange: 2, 0 V... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, tilslutningsteknik: 2-leder, analoge udgange: 2, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA ... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, tilslutningsteknik: 2-leder, overførselshastighed i lokal bus: 100 Mbit/s, Extreme Conditions-variant, beskyttelsesklasse: IP20, inklusive busselmodul og aksioline F-stik

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
