Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

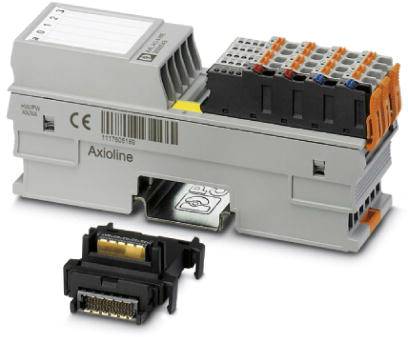

Et gråt automatiseringsmodul med stikforbindelser og en lille, aftagelig enhed fortil.

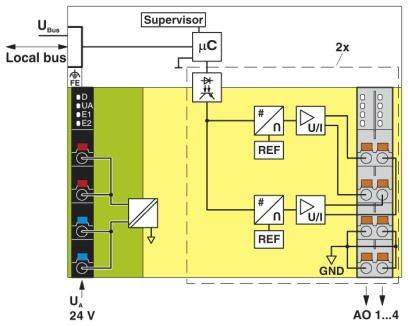

Blokdiagram over et kredsløbsdiagram med lokal busviser. Viser supervisor, mikrocontroller, referencekreds og strøm-/spændningsingange.

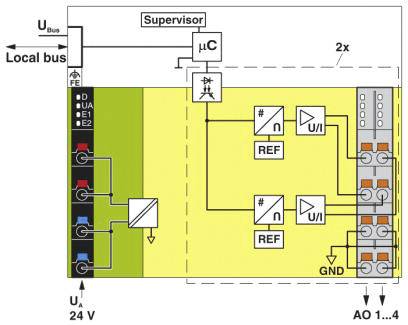

Skematisk fremstilling af et overvågningsmodul med indgange for spænding (U, I) og overvågningsfunktioner (Supervisor, μC).
Illustration af et digitalt inputmodul med flere tilslutninger til styring og forbindelse i et elektrisk kontrolskab.

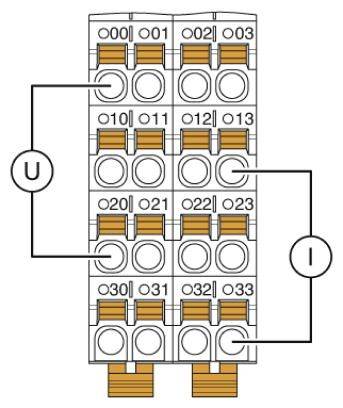

Skema over en elektrisk tilslutningsklemme. Tallene 00 til 33 betegner tilslutningspunkter. 'U' og 'I' angiver henholdsvis spænding og strøm.

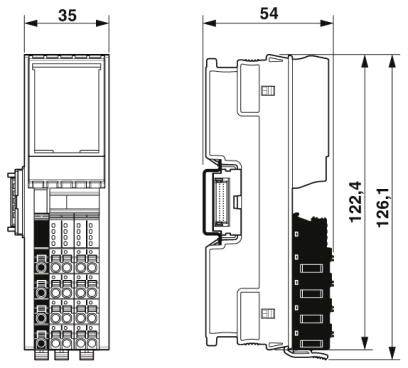

Teknisk tegning af en elektronisk kontakt med to visninger: Forfra vises indgangsklemmer, fra siden med mål 35 mm bredde, 54 mm dybde, 122,4 mm højde.
1/6
Lignende billede
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering tirs. 17. nov.
Antal
Total (3.490,00 kr. / stk.r)
3.490,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Beskyttelseskobling: Overspændingsbeskyttelse forsyningsspænding elektronisk (35 V, 0,5 s)
  • Farve: Trafikgrå A RAL 7042
  • Nettovægt: 199 g
  • Antal udgange: 4
  • Monteringsposition: Vilkårlig (ingen temperatur-derating)
  • Afisoleringslængde: 8 mm
  • Ledertværsnit fast min.: 0,2 mm²
  • Ledertværsnit fast maks.: 1,5 mm²
  • Ledertværsnit fleksibel min.: 0,2 mm²
  • Ledertværsnit fleksibel maks.: 1,5 mm²
  • Ledertværsnit AWG min. 24
  • Ledertværsnit AWG maks. 16
  • Overførselshastighed 100 Mbit/s.
  • Effektforbrug: Maks. 3 W (til UA)
  • Opløsning D/A-konverter 16 bit
Produkttype

I/O-modul

Type

AXL F AO4 XC 1H

Antal analoge udgange max.

4

Antal udgange max.

4

Min. driftsspænding

19.2 V/DC

Driftsspænding

19.2 - 30 V/DC

Driftsspænding maks.

30 V/DC

Driftsspænding

5 V/DC

H

126.1 mm

L

54 mm

Bredde

35 mm

IP20

Dim.

(L x B x H) 54 x 35 x 126.1 mm

Forbindelsesteknik

2-leder

Tilslutning

Push-in-tilslutning

Maks. strømforbrug

120 mA

Produc.-delnr.

2702153

Montage

Bæreskinne

Maks. omgivelsestemperatur

+60 °C

Min. omgivelsestemperatur

-25 °C

Spændingslogik UL

5 V/DC

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2137416 Phoenix Contact AXL F AO4 XC 1H 2702153 I/O-modul 5 V/DC

Beskrivelse

4 analoge outputkanaler til valgfri tilslutning af spændings- eller strømsignaler. Bipolare spændingsudgange, unipolare strømudgange. Tilslutning af aktuatorer i 2-leder-teknik. Spændingsintervaller 0 V ... 10 V, ±10 V, 0 V ... 5 V, ±5 V. strømområder: 0 mA... 20 mA, 4 mA... 20 mA Kortslutningssikre udgange. Ingen derating i alle områder. Korte signalstigningstider. Store kontorlokaler. Lagret apparattypeskilt. Diagnose- og statusindikatorer. Kan anvendes under ekstreme omgivelsesbetingelser. Udvidet temperaturområde -40°C...+70°C (se kapitlet "testet succesfuldt: Anvendelse under ekstreme omgivelsesbetingelser" i databladet). Delvist lakerede printplader.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
