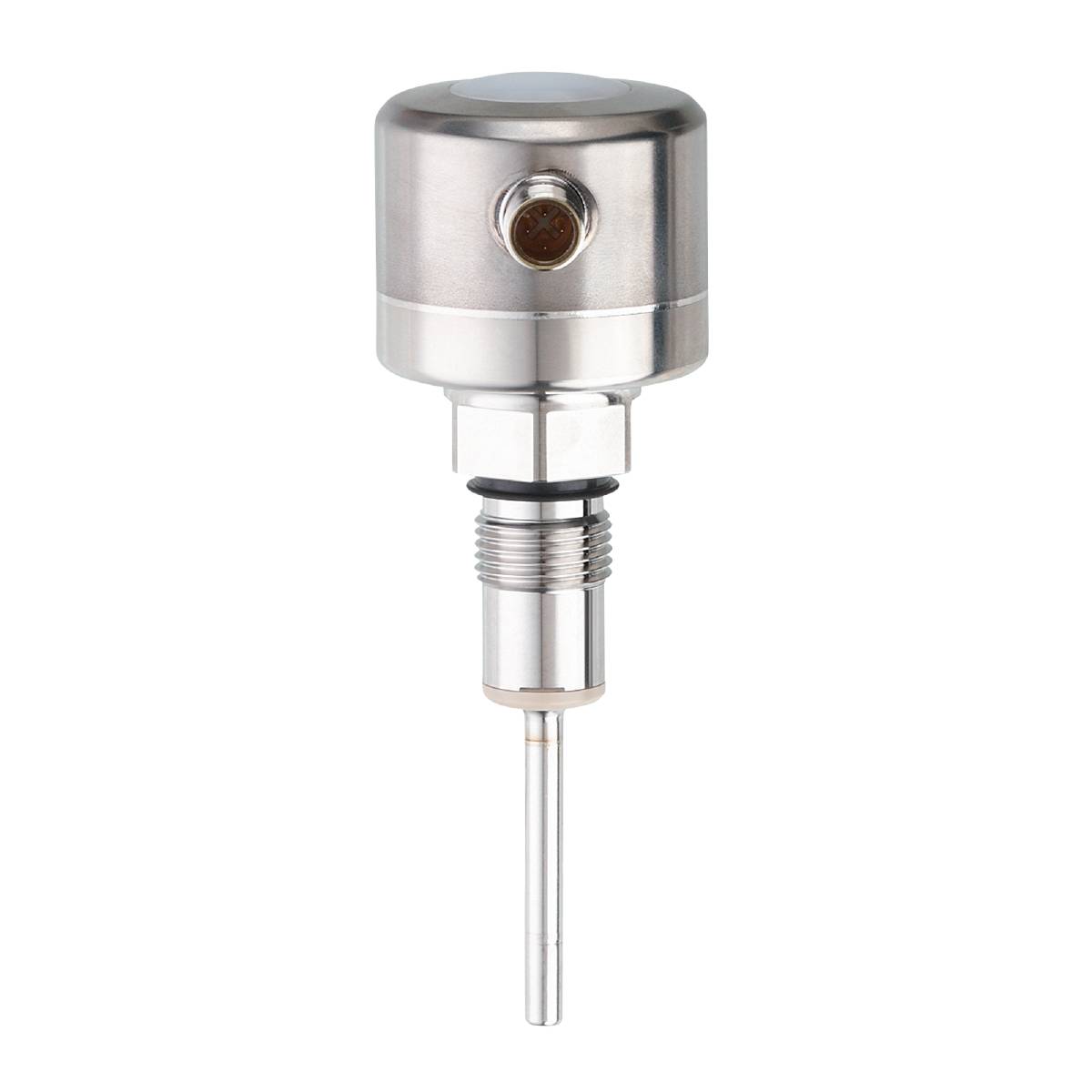

ifm Electronic TCC551 TCC551 PT1000 Temperaturtransmitter -25 til 160 °C 0.01 %/°C 1 x brydekontakt, Analog
Produkttype
Temperaturtransmitter
Variant
PT1000
Måleområde temperatur (min.)
-25 °C
Måleområde temperatur (max.)
160 °C
Tilslutning
M12
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm TCC551 temperaturtransmitter
- Øjeblikkelig rapportering af præcisionsafvigelser
- Forbedring af kvalitetssikkerheden mellem kalibreringsintervaller
- Robust udførelse til permanent præcise målinger i krævende omgivelser
- Transparent sensorovervågning ved registrering af diagnoseværdier
- Simulationsfunktion gør indbygningen nemmere
- Præcis analog udgang og komfortabel kommunikation via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 50 / L = 1094
- Analog udgang strøm [mA]: 4...20
- Startdynamik T05 / T09 [s]: 1,5 / 4
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- IO-link revision: 1.1
- Måleelement temperatur: 1 x Pt 1000
- SDCI-STANDARD: IEC 61131-9 CDV
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...70
- Fabriksindstilling-måleområde: -10...150 °C / 14...302 °F.
- Tilspændingsmoment [Nm]: 30...50
- Opløsning analog udgang - opløsning [K]: 0,05
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Åbner; (diagnosesignal)
- Udgangssignal: Analogt signal; IO-link; kalibreringscheck-status
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 6
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC; ("supply class 2" iht. cULus)
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Diagnoseudgang: Kalibreringscheck-status og fejldiagnose
- Trykstyrke [bar]: 160
- Indbygningslængde El [mm]: 1000
- Elektrisk udførelse: PNP/NPN
- Nøjagtighed analog udgang [K]: ± 0,2
- Nøjagtighed IO-link [K]: ± 0,2
- Samlet antal udgange: 2
- Vægt [g]: 820.000
- I trin på [K]: 0.05
- IO-Link-opløsning temperatur [K]: 0.01
- Kalibreringscheck-limit [K]: 0,5...3
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Maks. Belastning [Ω]: (UB - 15 V) x 50
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Måleområde [°C]: -25...160
- Måleområde [°F]: -13...320
- Min. Procescyklus [ms]: 4.4
- MTTF: 329
- Overfladebeskaffenhed Ra/Rz for de overflader, der kommer i direkte berøring med mediet: RA: < 0,8
- Parametreringsmuligheder: Visningsenhed; skalering analog udgang; kalibreringscheck-limit; skiftelogik diagnosticeringsudgang; simuleringstilstand
- Profiler: Digital Measuring Sensor, Common Profile, Blb Transfer
- Procestilslutning: Gevindtilslutning G 1/2 tætningskonus
- Procesdata analog: 1
- Procesdata binært: 1
- Referenceelement: 1 x NTC
- BESKYTTELSESKLASSE IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stavdiameter [mm]: 6
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA]: 10; (24 V)
- Temperaturkoefficient analog udspændet: < ± 0,02 (ved afvigelse fra referencebetingelserne 25 ± 5 °C)
- Temperaturkoefficient IO-link: < ± 0,01 (ved afvigelse fra referencebetingelserne 25 ± 5 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med: 1.4404 (rustfrit stål/316L); PEEK
- Produkttype
Temperaturtransmitter
- Type
TCC551
- Variant
PT1000
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde temperatur (min.)
-25 °C
- Måleområde temperatur (max.)
160 °C
- Måleområde temperatur
-25 til 160 °C
- Tilslutning
M12
- Kabinetmateriale
Rustfrit stål V4A
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- nøjagtighed
0.2 K
- Kontakttype
1 x brydekontakt
Analog
- Temperaturkoefficient
0.01 %/°C
- L
1094 mm
- (Ø)
50 mm
- Dim.
(Ø x L) 50 mm x 1094 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ja
