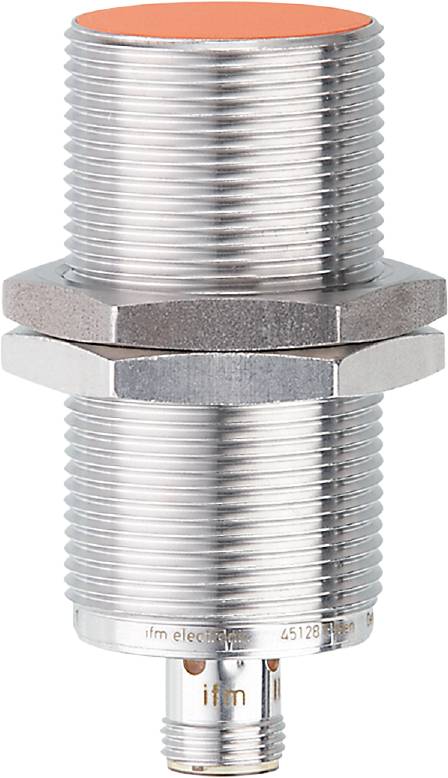

ifm Electronic Sensor Induktiv II5986 II5986 M30 Flugter med PNP, NPN (Ø x L) 30 mm x 70 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor
Driftsspænding maks.
30 V/DC
Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
Udgange
PNP
NPN
Variant
Induktiv
Datablad (PDF)
Højdepunkter og detaljer
Kapacitive - Nærhedsafbryder
- Præcist, lineært udgangssignal
- Meget høj gentagelsesnøjagtighed
- Til berøringsfri afstandsmåling
- Stort driftstemperaturområde
- Robust metalhus til anvendelse i krævende industriomgivelser
Tekniske specifikationer
- Mål [mm]: M30 x 1,5 / L = 70
- Analog udgang strøm [mA]: 4...20; (lineær, hældning: 1,778 /mm; ved frontal konvergens og target af stål (ST37): 30 x 30 x 1 mm)
- Responstid [ms]: < 10
- Display: Target i måleområdet: 4 x LED, gul lyser; target kan placeres uden for måleområde: 4 x LED, gul blinker
- IO-link revision: 1.1
- SDCI-standard: IEC 61131-9
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...80
- Tilspændingsmoment [Nm]: 50
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Påkrævet masterportklasse: A
- Driftsspænding [V]: 15...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Indbygningstype: Kan indbygges i niveau
- Elektrisk udførelse: PNP/NPN; (kan indstilles)
- Embedded Software medfølger: Ja
- Kabinet: Gevindform
- Vægt [g]: 125.900
- Gevindbetegnelse: M30 x 1,5
- Hysterese 3...15
- IO-Link-funktioner (cyklisk): Skift cyklustæller; cyklustæller; cyklustæller; driftstimetæller; intern temperatur; anvendelsesspecifik markering
- Kommunikationsinterface: IO-link
- Korrektionsfaktor (Al): 0.5
- Korrektionsfaktor (Cu): 0.4
- Korrektionsfaktor (MS): 0.5
- Korrektionsfaktor (V2A): 0.8
- Korrektionsfaktor stål (ST37): 1
- Kortslutningsbeskyttelse: Ja
- Linearitetsfejl analog udgang [%]: ± 1; (af slutværdi for måleområdet)
- Maks. Belastning [Ω]: 500; (Ub <= 18 V; maks. Belastning <= 400)
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Måleområde [mm]: 1...10
- Min. Procescyklus [ms]: 3.2
- MTTF: 515
- Profiler: Smart Sensor: Identification and diagnosis; multi-channel, two setpoint switching sensor, type 0 Generic Profiled sensor; Teach Channel
- Skiftefrekvens DC [Hz]: 300
- Koblingspunkt IO-link [mm]: 1,88...9,35
- BESKYTTELSESKLASSE IP 65; IP 66; IP 67; IP 68; IP 69 K
- Beskyttelsesklasse: II
- SIO-tilstand: Ja
- Stikforbindelse: Stik - Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A
- Strømforbrug [mA] < : 30
- Temperaturdrift: ± 5 % (af slutværdi for måleområdet)
- Temperaturkoefficient [%/K for MEW]: ±0,15
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Gentagelsesnøjagtighed analog udgang [%]: ± 1; (af slutværdi for måleområdet)
- Produkttype
Sensor
- Type
II5986
- Min. driftsspænding
15 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
15 - 30 V/DC
- Kontakttype
1 x brydekontakt
1 x sluttekontakt
Analog
- Udgange
PNP
NPN
- Kabinetmateriale
Metal
- Variant
Induktiv
- Indbygningstype
Flugter med
- Størrelse
M30
- Tilslutning
M12
- Specifikationer
LED-display
- Min. Temperatur
-25 °C
- Maks. temperatur
80 °C
- L
70 mm
- (Ø)
30 mm
- Dim.
(Ø x L) 30 mm x 70 mm
- Indhold
1 stk
- Kontaktfrekvens
300 Hz
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3319442 ifm Electronic Sensor Induktiv II5986 II5986 M30 Flugter med PNP, NPN (Ø x L) 30 mm x 70 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3319442 ifm Electronic Sensor Induktiv II5986 II5986 M30 Flugter med PNP, NPN (Ø x L) 30 mm x 70 mm
Beskrivelse
Ifm II5986 induktiv sensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
