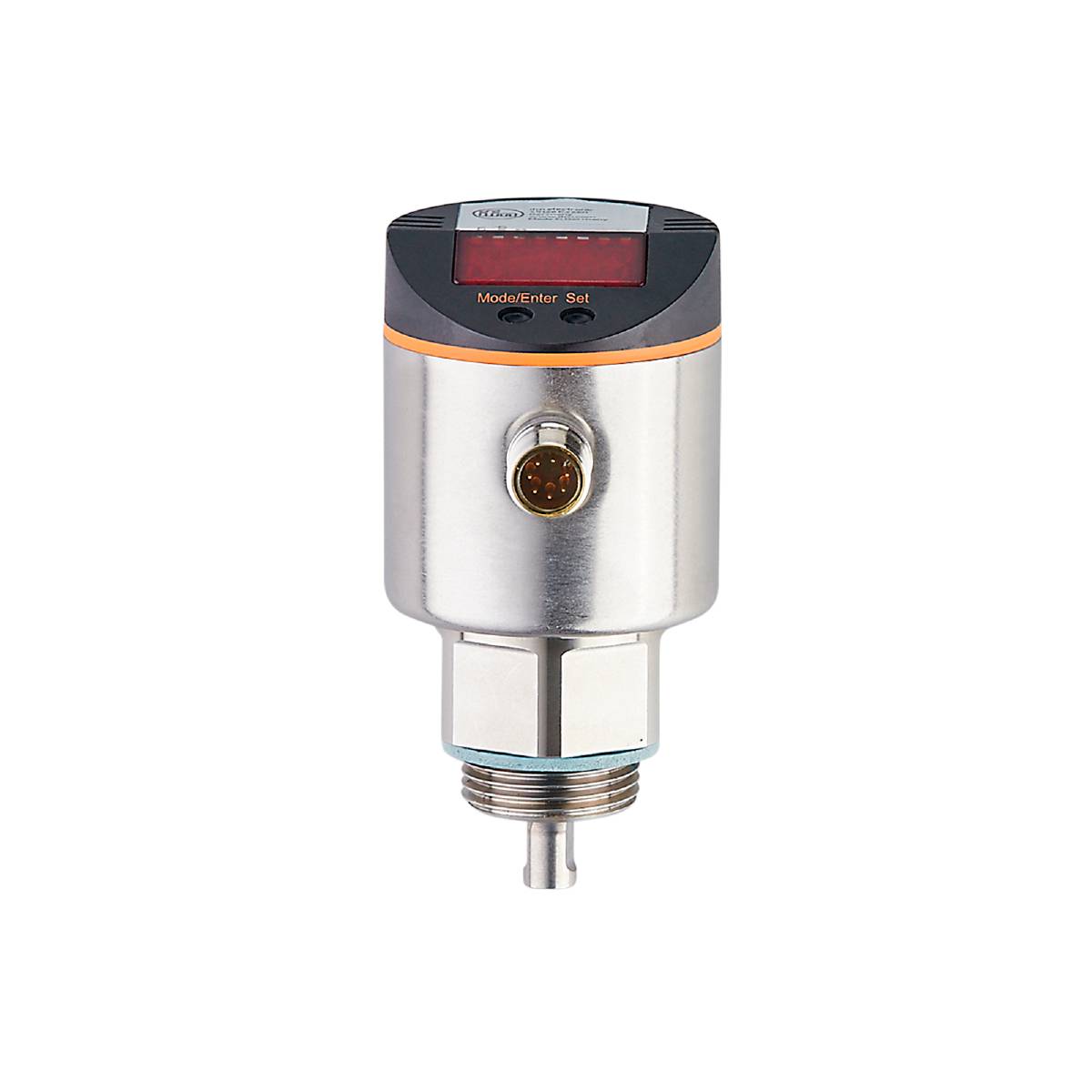

ifm Electronic Elektronisk niveausensor LR8010 LR8010 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
1.58 m
Type
LR8010
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
Ifm LR8010 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Ved anvendelse som overfyldningssikring med godkendelse i henhold til WHG
- Modulært system baseret på evalueringselektronik og sondestav
- Tilpasning til forskellige beholderhøjder ved at sænke sondeafstandsens afstand
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Aktivt område A [mm]: L-40; (ved indstilling på olie og oliebaserede medier: L-60)
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 3 x LED, grøn; koblingstilstand: 4 x LED, gul; niveau: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk visning, 4-cifret
- IO-link revision: 1.1
- Måleprincip fyldstand: Ført mikrobølgeovn
- SDCI-standard: IEC 61131-9
- Stavlængde L [mm]: 100...1600
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: 0...60
- Applikation: Til industriel anvendelse
- Opløsning [mm]: 1
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant i mediet: ≥ 2
- Trykstyrke [bar]: 4
- Elektrisk udførelse: PNP
- Anbefalede medier: Vand; vandbaserede medier; vandbaserede kølesmøremidler; olier; oliebaserede medier
- Samlet antal udgange: 4
- Vægt [g]: 402.000
- Hysterese - indstillingsområde [mm]: > 5
- Hysterese op - indstillingsområde [mm]: 10
- Indstillingsområde [mm]: 5 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 30 / 10; (ved indstilling på olie og oliebaserede medier: 30 / 30)
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -25...80
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Flydende medier
- Målefejl [mm]: ± 7
- Målefrekvens [Hz]: 4
- Min. Procescyklus [ms]: 2.3
- Montering: Må kun anvendes i forbindelse med sondestav og koaksialrør
- MTTF: 198
- Kan ikke anvendes til: Se betjeningsvejledning, kapitel "brug efter destination".
- Offsetfejl [mm]: 5
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 3/4 udvendigt gevind
- Procesdata analog: 1
- Procesdata binær: 4
- Procestemetemperatur [°C]: 0...80; (se bemærkning under bemærkninger)
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 10... L-35
- Koblingspunkt SP - indstillingsområde [mm]: 15...L-30
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 30
- Temperaturpåvirkning pr. 10 K: ± 0,2 %
- Overfyldningspunkt op - indstillingsområde [mm]: 70...L-30
- Overbelastningssikker: Ja
- Vakuumstyrke [mbar]: -500
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med medium: Sensor: 1.4305 (rustfrit stål/303); 1.4435 (rustfrit stål/316L); PTFE; FKM; NBR fiberforstærket; sondestav: 1.4404 (rustfrit stål/316L); koaksialrør: 1.4301 (rustfrit stål/304); 1.4404 (rustfrit stål/316L); 1.4310 (rustfrit stål/301); PPS fiberforstærket
- Repeterbarhed [mm]: ± 5
- Godkendelse: WHG; generel godkendelse på anlægsområdet; overfyldningssikring
- Produkttype
Elektronisk niveausensor
- Type
LR8010
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Tilslutning
M12
- Udgange
PNP
- Måleområde (min.)
0.02 m
- Måleområde (max.)
1.58 m
- måleområde
0.02 - 1.58 m
- Min. omgivelsestemperatur
0 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
