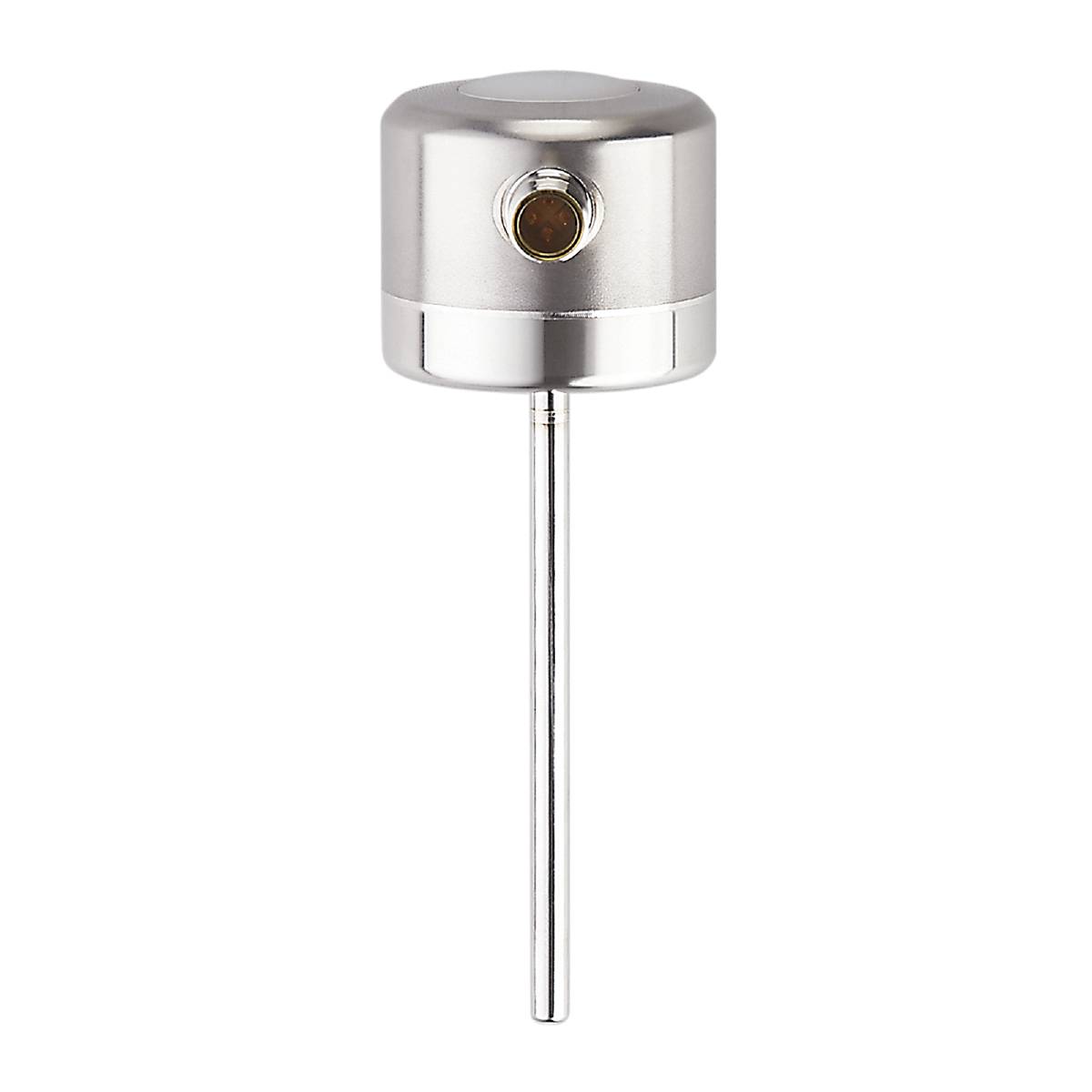

ifm Electronic TCC231 TCC231 PT1000 Temperaturtransmitter -25 til 160 °C 1 x brydekontakt, Analog
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Temperaturtransmitter
Variant
PT1000
Måleområde temperatur (min.)
-25 °C
Måleområde temperatur (max.)
160 °C
Tilslutning
M12
Datablad (PDF)
Højdepunkter og detaljer
Ifm TCC231 temperaturtransmitter
- Øjeblikkelig rapportering af præcisionsafvigelser
- Forbedring af kvalitetssikkerheden mellem kalibreringsintervaller
- Robust udførelse til permanent præcise målinger i krævende omgivelser
- Transparent sensorovervågning ved registrering af diagnoseværdier
- Simulationsfunktion gør indbygningen nemmere
- Præcis analog udgang og komfortabel kommunikation via IO-link
Tekniske specifikationer
- Mål [mm]: Dia. 50 / L = 143,5
- Analog udgang strøm [mA]: 4...20
- Startdynamik T05 / T09 [s]: 1,5 / 4
- Antal analoge udgange: 1
- Antal digitale udgange: 1
- Antal ind- og udgange: Antal digitale udgange: 1; antal analoge udgange: 1
- IO-link revision: 1.1
- Måleelement temperatur: 1 x Pt 1000
- SDCI-STANDARD: IEC 61131-9 CDV
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...70
- Fabriksindstilling-måleområde: -10...150 °C / 14...302 °F.
- Opløsning analog udgang - opløsning [K]: 0,05
- Udførelse kortslutningsbeskyttelse: Taktet
- Udgangsfunktion: Åbner; (diagnosesignal)
- Udgangssignal: Analogt signal; IO-link; kalibreringscheck-status
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: 6
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...32 DC; ("supply class 2" iht. cULus)
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 100
- Diagnoseudgang: Kalibreringscheck-status og fejldiagnose
- Trykstyrke [bar]: 160
- Indbygningslængde El [mm]: 100
- Elektrisk udførelse: PNP/NPN
- Nøjagtighed analog udgang [K]: ± 0,2
- Nøjagtighed IO-link [K]: ± 0,2
- Samlet antal udgange: 2
- Vægt [g]: 275.600
- I trin på [K]: 0.05
- IO-Link-opløsning temperatur [K]: 0.01
- Kalibreringscheck-limit [K]: 0,5...3
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...100
- Maks. Belastning [Ω]: (UB - 15 V) x 50
- maks. Spændingsfald koblingsudgang DC [V]: 2
- Medier: Flydende og gasformige medier
- Måleområde [°C]: -25...160
- Måleområde [°F]: -13...320
- Min. Procescyklus [ms]: 4.4
- MTTF: 329
- Overfladebeskaffenhed Ra/Rz for de overflader, der kommer i direkte berøring med mediet: RA: < 0,8
- Parametreringsmuligheder: Visningsenhed; skalering analog udgang; kalibreringscheck-limit; skiftelogik diagnosticeringsudgang; simuleringstilstand
- Profiler: Digital Measuring Sensor, Common Profile, Blb Transfer
- Procestilslutning: Dia. 6 mm
- Procesdata analog: 1
- Procesdata binært: 1
- Referenceelement: 1 x NTC
- BESKYTTELSESKLASSE IP 68; IP 69 K
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stavdiameter [mm]: 6
- Stikforbindelse: Pinlayout: 0001 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA]: 10; (24 V)
- Temperaturkoefficient analog udspændet: < ± 0,02 (ved afvigelse fra referencebetingelserne 25 ± 5 °C)
- Temperaturkoefficient IO-link: < ± 0,01 (ved afvigelse fra referencebetingelserne 25 ± 5 °C)
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Watchdog integreret: Ja
- Materialer i kontakt med medium: 1.4404 (rustfrit stål/316L); PEEK
- Produkttype
Temperaturtransmitter
- Type
TCC231
- Variant
PT1000
- Udgange
PNP
NPN
- Udgangssignal (min.)
4 mA
- Udgangssignal (maks)
20 mA
- Måleområde temperatur (min.)
-25 °C
- Måleområde temperatur (max.)
160 °C
- Måleområde temperatur
-25 til 160 °C
- Tilslutning
M12
- Kabinetmateriale
Rustfrit stål
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
32 V/DC
- Driftsspænding
18 - 32 V/DC
- nøjagtighed
0.2 K
- Kontakttype
1 x brydekontakt
Analog
- L
143.5 mm
- (Ø)
50 mm
- Dim.
(Ø x L) 50 mm x 143.5 mm
- RoHS-godkendt
Ja
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321295 ifm Electronic TCC231 TCC231 PT1000 Temperaturtransmitter -25 til 160 °C 1 x brydekontakt, Analog
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321295 ifm Electronic TCC231 TCC231 PT1000 Temperaturtransmitter -25 til 160 °C 1 x brydekontakt, Analog
Beskrivelse
Ifm TCC231 temperaturtransmitter
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Hvilken type Temperatursensorer af industristandard leder du efter?

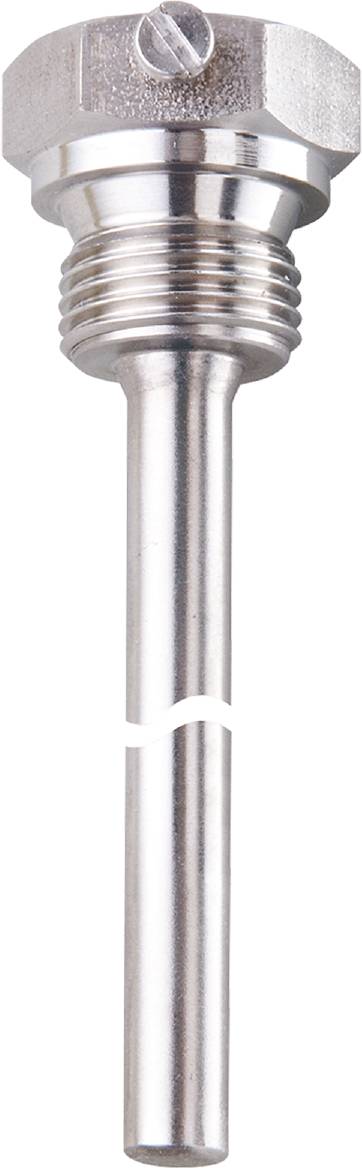

tilbehør
