ifm Electronic Elektronisk niveausensor LR8009 LR8009 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Elektronisk niveausensor
Min. driftsspænding
18 V/DC
Driftsspænding maks.
30 V/DC
Måleområde (max.)
1.58 m
Type
LR8009
Datablad (PDF)
Højdepunkter og detaljer

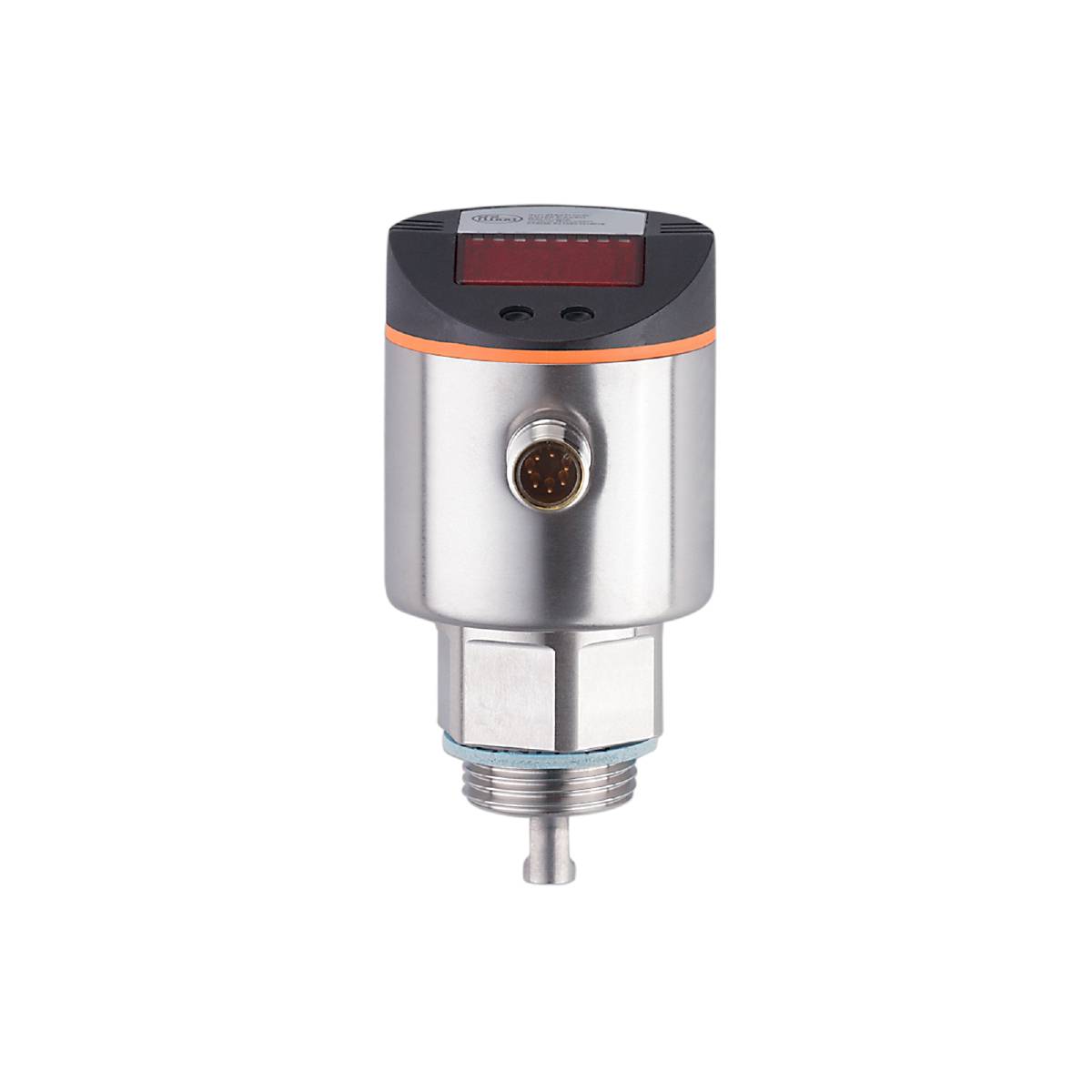

Ifm LR8009 elektronisk niveausensor
- Til pålidelig niveauovervågning af tanke og beholdere
- Egnet til vand, olier og kølevæske
- Godt læsbart 4-cifret LED-display
- Modulært system baseret på evalueringselektronik og sondestav
- Tilpasning til forskellige beholderhøjder ved at sænke sondeafstandsens afstand
- Komfortabel betjening med knapper eller parametrering via IO-link
Tekniske specifikationer
- Aktivt område A [mm]: L-40; (ved indstilling på olie og oliebaserede medier: L-60)
- Antal digitale udgange: 4
- Antal ind- og udgange: Antal digitale udgange: 4
- Display: Visningsenhed: 2 x LED, grøn; koblingstilstand: 4 x LED, gul; niveauindikator: Alfanumerisk display, 4-cifret; parametrering: Alfanumerisk display, 4-cifret
- Trykstyrke [MPa]: 1.6
- IO-link revision: 1.1
- Måleprincip fyldstand: Ført mikrobølgeovn
- SDCI-STANDARD: IEC 61131-9 CDV
- Stavlængde L [mm]: 100...1600
- Overførselstype-IO-link: COM2 (38,4 kBaud)
- Omgivende temperatur-1 [°C]: -25...60
- Vakuumstabilitet [MPa]: -0,1
- Applikation: Til industriel anvendelse
- Opløsning [mm]: 1
- Udførelse kortslutningsbeskyttelse: Termisk, taktet
- Udgangsfunktion: Sluttekontakt/brydekontakt; (kan indstilles)
- Udgangssignal: Kontaktsignal; IO-link
- Påkrævet masterportklasse: A
- Standbyforsinkelsestid [s]: < 3
- Særlige egenskaber: Forgyldte kontakter
- Driftsspænding [V]: 18...30 DC
- Koblingsudgangsgens permanente strømbelastningsevne DC [mA]: 200
- Dielektricitetskonstant for mediet: ≥ 1,8; (ved medier med DK 1,8...5 (f.eks. olie) kræves et koaksialrør til drift)
- Elektrisk udførelse: PNP/NPN
- Anbefalede medier: Vand; vandbaserede medier; olie; oliebaserede medier
- Samlet antal udgange: 4
- Vægt [g]: 378.600
- Hysterese - indstillingsområde [mm]: > 5
- Indstillingsområde [mm]: 5 i trin fra - indstillingsområde
- Inaktivt område I1 / I2 [mm]: 30 / 10; (ved indstilling på olie og oliebaserede medier: 30 / 30)
- Kommunikationsinterface: IO-link
- Kortslutningsbeskyttelse: Ja
- Opbevaringstemperatur [°C]: -40...85
- MAWP ved applikationer ifølge CRN [MPa]: 1.6
- maks. Spændingsfald koblingsudgang DC [V]: 2,5
- Medier: Flydende medier
- Målefejl [mm]: ± 7
- Målefrekvens [Hz]: 4
- Min. Procescyklus [ms]: 2.3
- MTTF: 198
- Kan ikke anvendes til: Se betjeningsvejledning, kapitel "brug efter destination".
- Offsetfejl [mm]: 5
- Profiler: Ingen profil
- Procestilslutning: Gevindtilslutning G 3/4 udvendigt gevind
- Procesdata analog: 1
- Procesdata binær: 4
- Procestemetemperatur [°C]: -25...80; (90 < 1 h; se bemærkning under bemærkninger)
- Tilbagekoblingspunkt RP - indstillingsområde [mm]: 10... L-35
- Koblingspunkt SP - indstillingsområde [mm]: 15...L-30
- Beskyttelsesklasse: IP67
- Beskyttelsesklasse: III
- SIO-tilstand: Ja
- Stikforbindelse: Pinlayout: 0066 - stikforbindelse: 1 x M12; kodning: A; kontakter: Forgyldt
- Strømforbrug [mA] < : 30
- Temperaturpåvirkning pr. 10 K: ± 0,2 %
- Overbelastningssikker: Ja
- Polaritetsbeskyttelse: Ja
- Materialer i kontakt med: 1.4305 (rustfrit stål/303); sondetilslutning: 1.4435 (rustfrit stål/316L); PTFE; FKM; tætning: NBR fiberforstærket
- Repeterbarhed [mm]: ± 5
- Produkttype
Elektronisk niveausensor
- Type
LR8009
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
18 - 30 V/DC
- Tilslutning
M12
- Udgange
PNP
NPN
- Materiale
Rustfrit stål
- Forseglingsmateriale
NBR
- Min. medietemperatur
-25 °C
- Maks. medietemperatur
80 °C
- Målenøjagtighed ±
7 mm
- Måleområde (min.)
0.02 m
- Måleområde (max.)
1.58 m
- måleområde
0.02 - 1.58 m
- Vægt
378.600 g
- Min. omgivelsestemperatur
-25 °C
- Maks. omgivelsestemperatur
60 °C
- Indhold
1 stk
- RoHS-godkendt
Ja
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3321318 ifm Electronic Elektronisk niveausensor LR8009 LR8009 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3321318 ifm Electronic Elektronisk niveausensor LR8009 LR8009 Driftsspænding (område): 18 - 30 V/DC måleområde: 0.02 - 1.58 m 1
Beskrivelse
Ifm LR8009 elektronisk niveausensor
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
