Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-kort
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
USB-, FireWire-controller kort
- Indbygget
- Hostinterface: PCIe
- Udgangsinterface: Serielt
- Formål: PC
Tekniske specifikationer
- Produkttype
PCI-kort
- Tilslutning A
PCI-Express
- D
110 mm
- Bredde
68 mm
- Vægt
800 g
- UKCA
Ikke relevant
- Intern
Ja
Dokumenter og downloads
Datablad
Datablad 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-kort
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796882 Exsys EXSYS EX-45364 4 Port RS-232/422/485 PCI PCI-kort
Beskrivelse

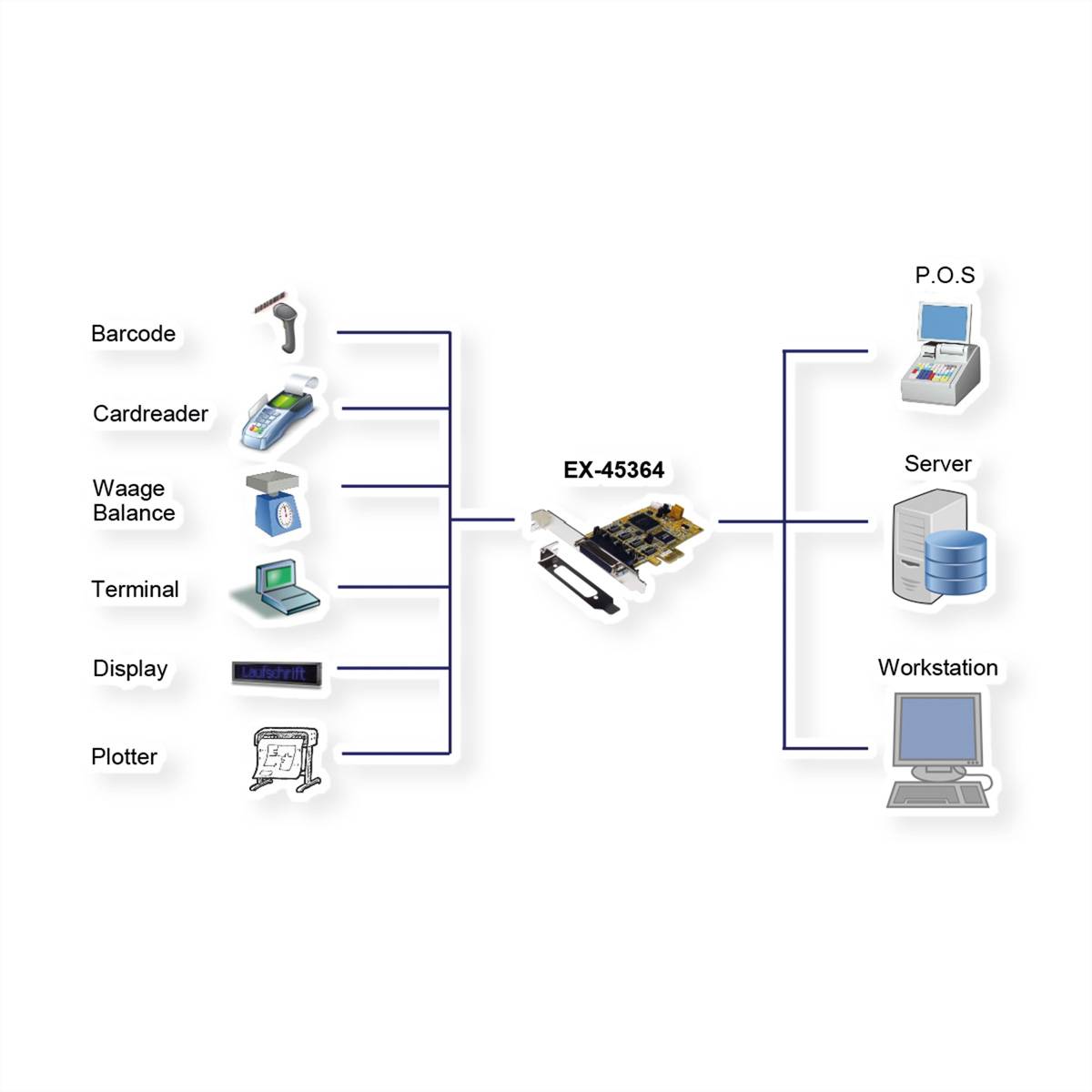

Ex-45364 PCIe i/O-kortet har fire serielle RS-232 , 422 og 485 High Performance UART 16C1050 udgange. Hver port kan indstilles uafhængigt af interface type. Den er udviklet med henblik på at udvide yderligere fire serielle Combo porte til pc, lille arbejdsstation eller server via PCIe Bus. Kortet er fuldt PCIe Plug-and-Play-kompatibelt og har ingen problemer med IRQ og i/O adresser konflikter. Det understøtter egenskaberne ATATM Auto RS-485 transmitter. Derudover kan +5V eller +12V konfigureres på pin 9 på det serielle RS-232 stik til et POS system (Power Power over System). Derudover medfølger en low profile-bøjle til smalt PC-kabinet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Interface: 4 x RS-232 V.24, RS-422/485 - uafhængigt modus-udvalg
- FIFO buffer: 16C1050 med 256 byte
- I/O adresser og Interrupt: Udstedes af BIOS-systemet, IRQ Sharing
- Data bits: 5, 6, 7, 8 / Stop bits: 1, 1.5, 2
- Parity: None, even, odd, space, mark
- Signaler RS-232: TxD, RxD, RTS, CTS, DTR DSR, DCD, GND
- Signaler RS-422/485:
- RS-422-4-leder (TXD+/-, RXD+/-) (fuld duplex)
- RS-485-4-leder (TXD+/-, RXD+/-) (fuld duplex)
- RS-485 - 2 tråd (data+/-, data+/-) (halfduplex)
- Understøtter ATTATM Auto transmitter
- Terminering RS-422/485 120 ohm kan til- og frakobles
- Chip-sæt: SystemBase SB16C1054PCI
Inkluderet i leveringen

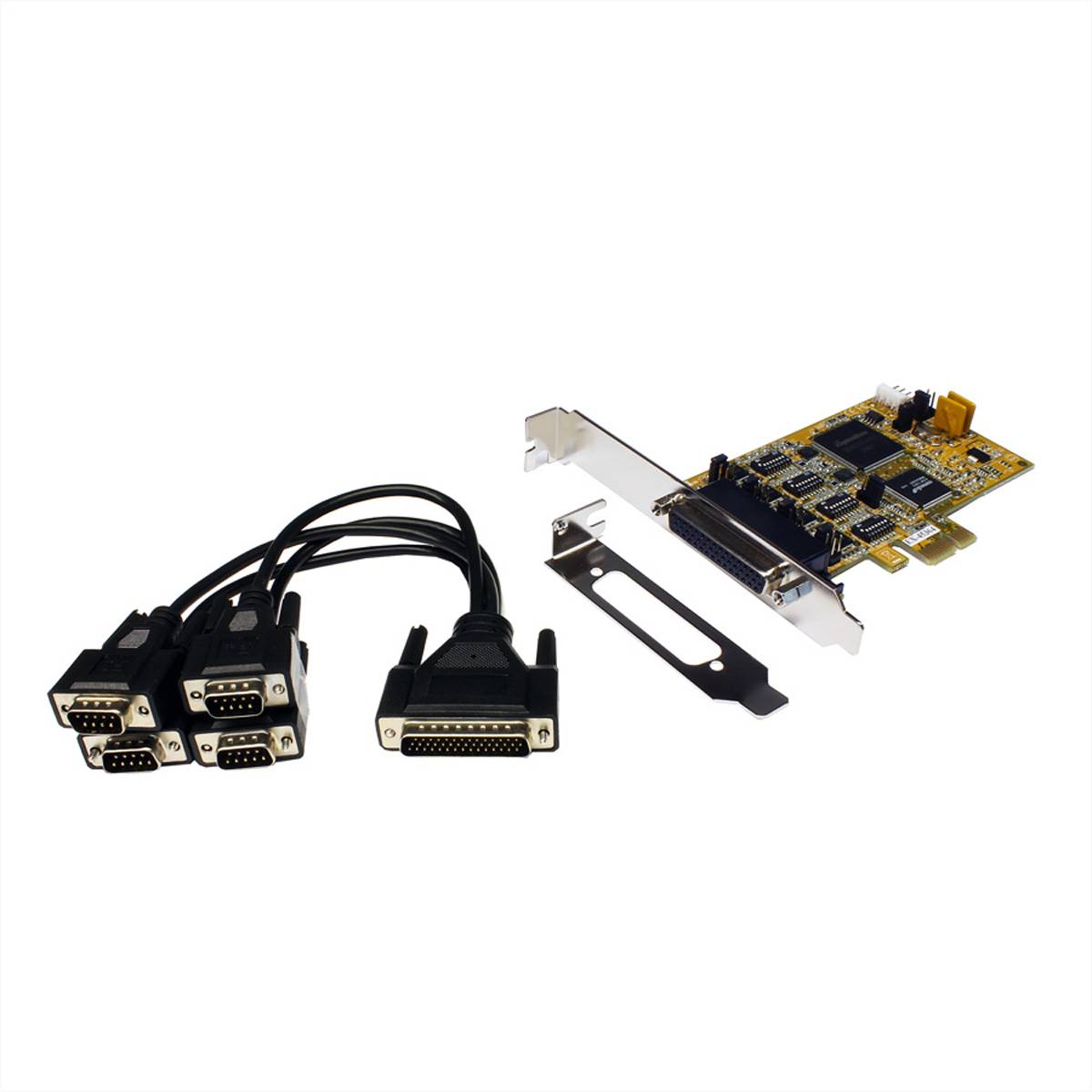

- EX-45364, Octopus-kabel, Low Profile-bøjle, driver-CD, manual
