Walther Werke WAV0160R1 WAV0160R1 Tilslutningsskab Indhold 1 stk

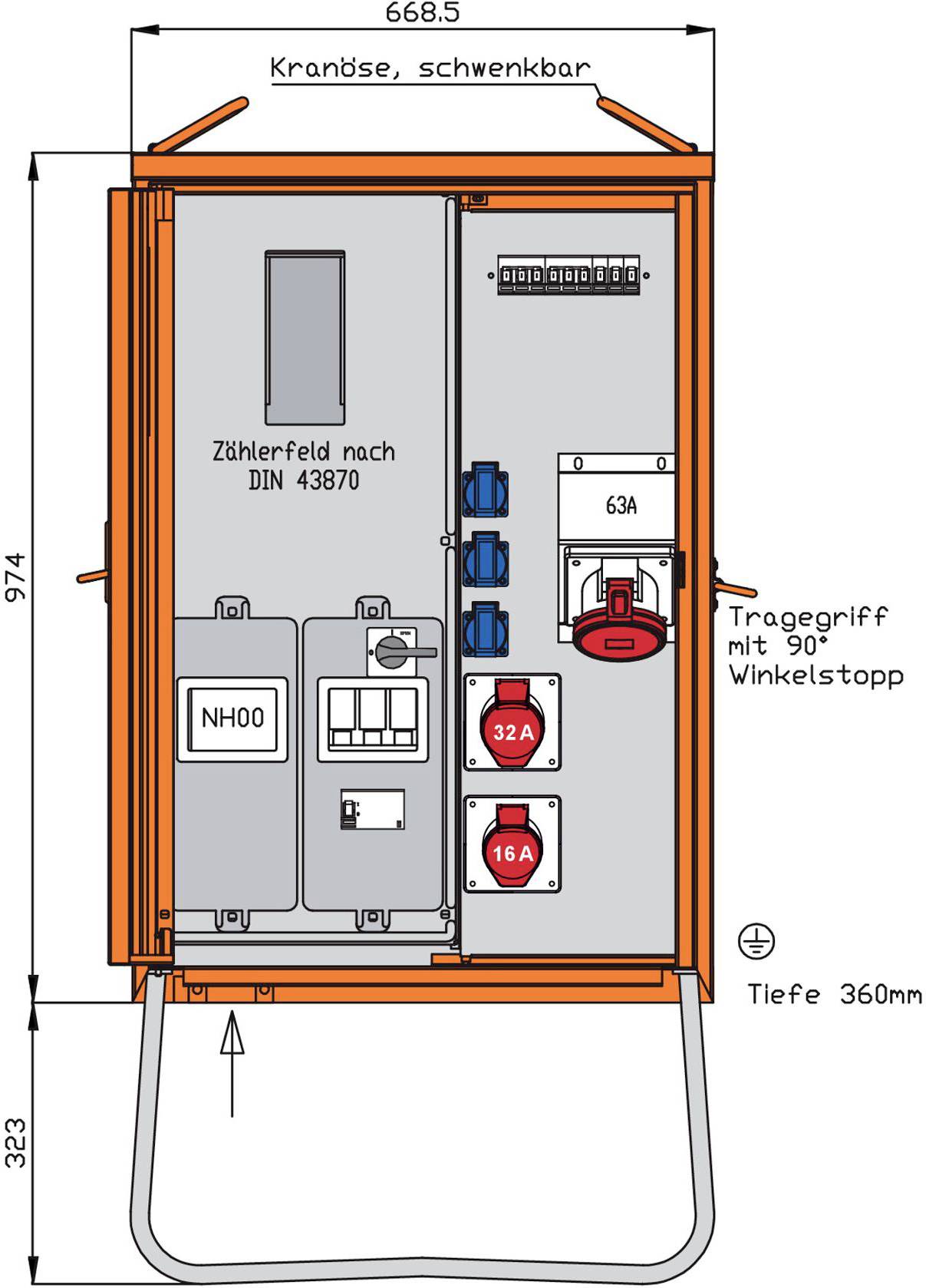

Mærket elektrisk skabdiagram med dimensioner, der viser hængslet løftekroge, målerfeld, afbrydere, 63A og 32A stik, og dybde på 360 mm.
Cirkulær Walther Electric-annonce for 'BOS' baustromverteiler, der viser flere orange elektriske fordelingsskabe omkring et centralt logo og QR-kode.
1/2
Produkttype
Tilslutningsskab
Bredde
669 mm
H
974 mm
D
360 mm
Dim.
(B x H x T) 669 x 974 x 360 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Udførelse: Tilslutningsfordelerskab
  • Mærkespænding: 230/400 V.
  • Mærkestrøm: 63 A
  • Tilslutningseffekt 44 kVA
  • Antal CEE-stikdåser (IEC 60309) 16 A / 400 V / 5-polet (1, 2, 3, N, PE): 1
  • Antal CEE-stikdåser (IEC 60309) 32 A / 400 V / 5-polet (1, 2, 3, N, PE): 1
  • Antal CEE-stikdåser (IEC 60309) 63 A / 400 V / 5-polet (1, 2, 3, N, PE): 1
  • Antal beskyttelseskontaktstikdåser CEE 7/3 (type F): 3
  • Antal tællerfelter: 1
  • Hovedafbryder NH00
  • Hovedafbryder-mærkestrøm: 63 A.
  • Antal poler hovedafbryder: 3
  • Antal ledningsbeskyttelseskontakter: 5
  • Fejlstrøms-type: B
  • Antal fejlstrømssikkerhedsafbryder 30 mA: 1
  • Nødafbryder: nej
  • Kapslingsklasse (IP): IP44
  • Egnet i henhold til IEC/en 61439-4: Ja
  • Kabinettets materiale: Andet
  • Bredde: 669 mm
  • Højde: 974 mm
  • Dybde: 360 mm
Produkttype

Tilslutningsskab

Bredde

669 mm

H

974 mm

Dim.

(B x H x T) 669 x 974 x 360 mm

D

360 mm

Indhold

1 stk

IP44

Nominel strøm

63 A

UKCA

Ja

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3795852 Walther Werke WAV0160R1 WAV0160R1 Tilslutningsskab Indhold 1 stk

Beskrivelse

Walther tilslutningsfordeler: 44kVAiht. IEC61439-4og din/VDE 43868/1H14 kabinet af elektrolytisk belagt stålplade med trætfri kunststoflakering: RAL 2004 - renorange- med lådør, fjederfalsbar til hængelås og greb med krangreb på siden, herunder varmeforzinket understel med huller til jordsyningssikre indtil inklusiv isoleringskappe i beskyttelsesklasse IP: 974 x 669 x 360mm / H-B-T + bogie ca.: 323mmtilslutning:1 NH00-sikringslastafbryder 80A med Bøjleklemmer 10-50qmmmåling:1 DS-tællerplads uden tæller iht. din 43870/2afgang/ sikring:1 NH00-lastskilleafbryder med sikringer 63A1 RCD-sikkerhedsafbryder 4P 63A/ 30mA -B-1 CEE-tilbygningsstikdåse 63A 5P 6h uden forsikring -direkte fra RCD-1 CEE-stikdåse 3P 16A -C-3 beskyttelseskontaktstikdåser 16A 2P 230V med hver 1 ledningsbeskyttelseskontakt (MCB) 1P 16A -C-

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
