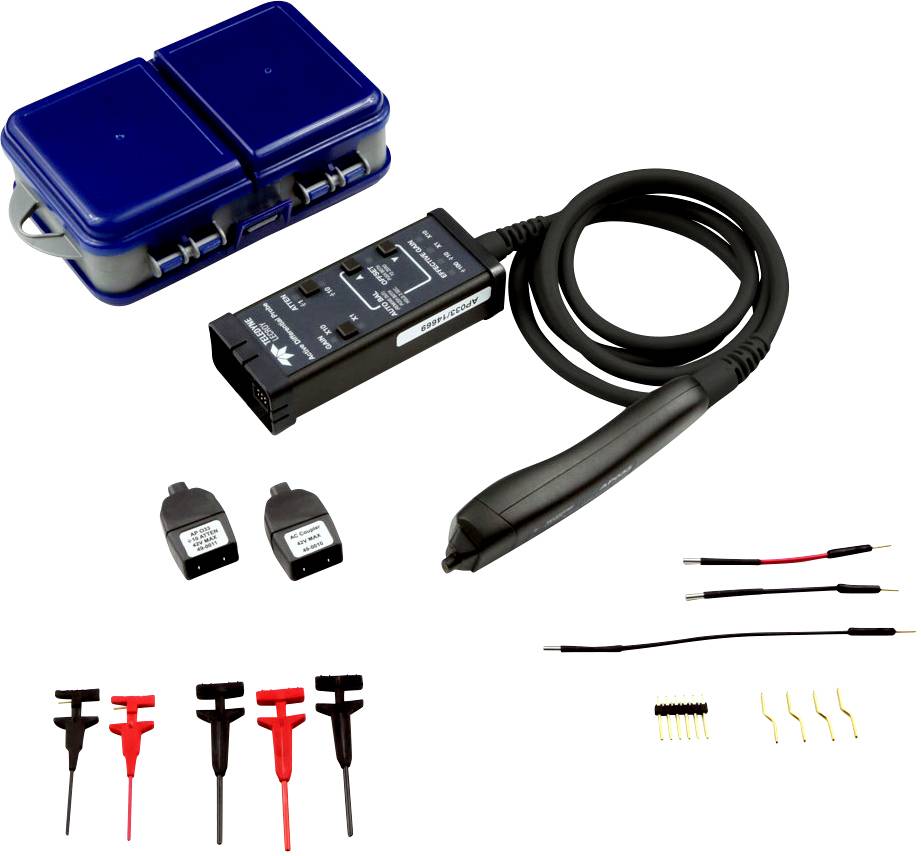

Teledyne LeCroy AP033 Differentiel måleprobe 500 MHz 10:1

Fuldt integreret: Med interface Probus™ bliver AP033 en integreret del af oscilloskopet. Følsomheden og tastedets offset kan styres via oscilloskopets frontplade, tasthovedets frontplade eller via fjernstyringskommandoer (GPIB eller RS-232). Følsomhed, offset, indgangskapacitet og jævntaktspændingsområde vises på oscilloskopskærmen. Ved anvendelse med et digitalt oscilloskop fra LeCroy er en ekstern strømforsyning ikke påkrævet.

Stort dynamikområde: AP033 giver et følsomhedsområde fra x10 forstærkning op til 10 dæmpning (endda 100 med attenuator, der kan stikkes på) for forskellige signaler. Følsomheden kan indstilles trinløst fra 200 µV/div til 1 V/div ved brug af LeCroy-oscilloskop.

Ved høj følsomhed vælges x10 gain og pp. 1 dæmpning. Dette genererer 4 NV/kvadratrod Hz indgangsstøj, ±5 V jævntaktspændingsområde (CMVR) og ±400 mV differentiel DC-offset. Ved lavere følsomhed vælges x1 gain og 10 dæmpning på grund af ønske, was fører til ±50 V CMVR og ±4 V different offset.

Indgangskapaciteten udgør kun 2 pF/side (1 pF differentiale), hvis dæmpningen på dyreforsøg 10 vælges. Afbøjningsfaktorer fra 2 mV/div til 1 V/div kan opnås med kun 2 pF/side indgangskapacitet og ±50 V CMVR.
