VOLTCRAFT PP-450 Måleprobe isoleret, lige 500 MHz 10:1 300 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (391,20 kr. / stk.r)
391,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
VOLTCRAFT PP-450 probe 500 MHz 10:1 10 MΩ 12 pF 300 V 1.3 m
- Dæmpning 10
- Indgangsmodstand 10 mΩ
- Indgangskapacitet 12 pF
- Systembåndbredde 500 MHz
- Kompensationsområde: 9 pF - 25 pF
- Maksimal drifts-indgangsspænding: 10X: ≤ 300 V RMS
- Sikkerhed: IEC-61010 Cat II 10x: 300 V AC
Tekniske specifikationer
- Produkttype
Måleprobe
- Båndbredde
500 MHz
- Indekseringsforhold
10:1
- Stigetid
0.7 ns
- Nominel spænding
300 V
- Indgangskapacitet
12 pF
Fabriksstandard
- Vægt
55 g
- Kabellængde
1.3 m
- Målekategori
CAT II 300 V
- Stik-specifikationer
isoleret
lige
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3804130 VOLTCRAFT PP-450 Måleprobe isoleret, lige 500 MHz 10:1 300 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3804130 VOLTCRAFT PP-450 Måleprobe isoleret, lige 500 MHz 10:1 300 V
Betingelser for garanti
Betingelser for garanti 3804130 VOLTCRAFT PP-450 Måleprobe isoleret, lige 500 MHz 10:1 300 V
Beskrivelse

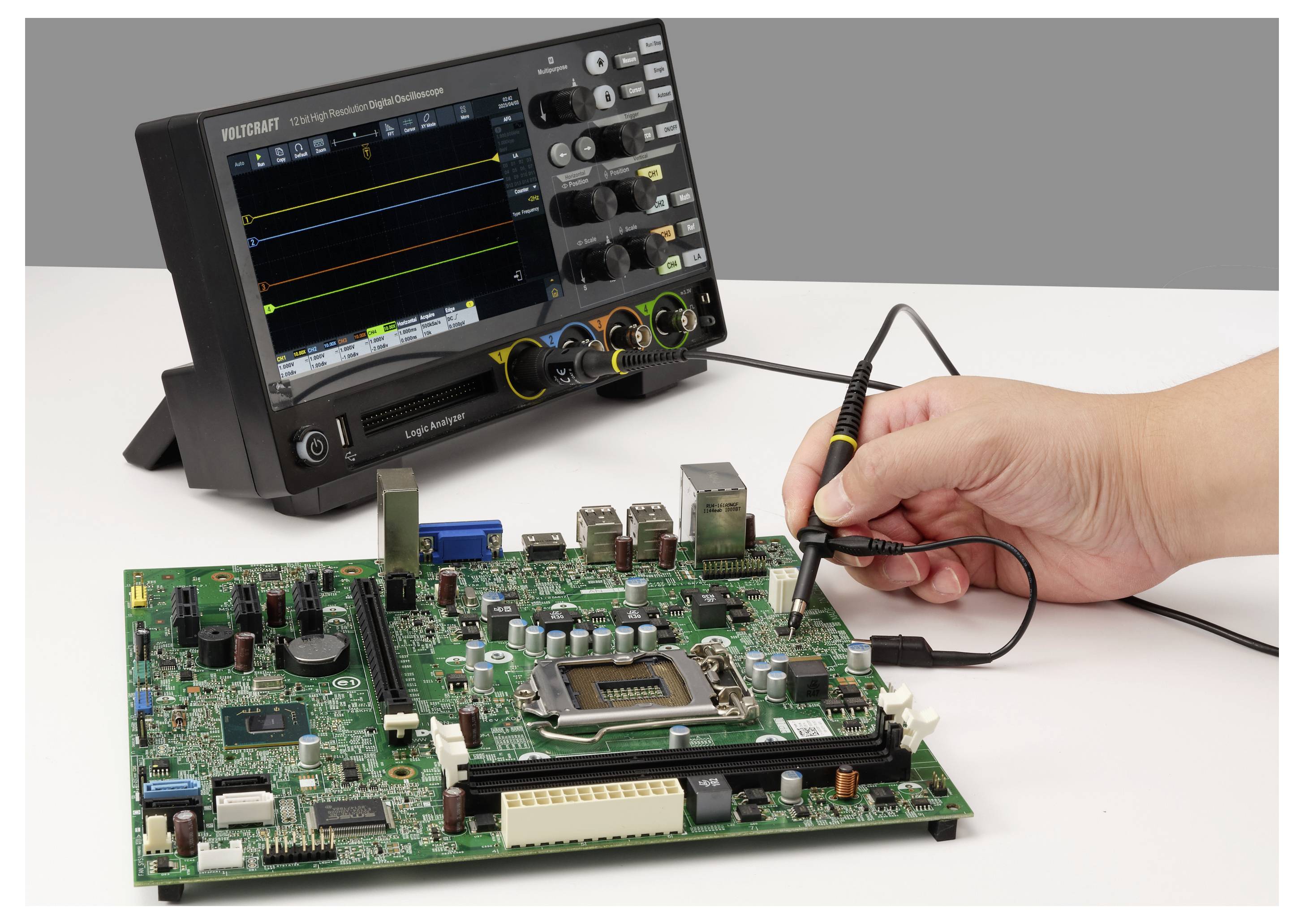

VOLTCRAFT VOLTCRAFT PP-450 målesonden er en passiv måleføler til oscilloskoper, der er udviklet til professionelle måleopgaver i erhvervsmiljøet. Den 55 g lette model leveres kalibreret efter fabriksstandard (uden certifikat) og har en systembåndbredde på 500 MHz.
Præcis signaloverførsel
Med et fast faktorforhold på 10:1, en indgangsmodstand på 10 MΩ samt en indgangskapacitet på 12 pF gør målinger nøjagtige for tastespidsen mulige. Med en stigetid på 0,7 ns sikres der en detaljeret visning af hurtige signalflanker.
Sikkerhed og kompatibilitet
Målesensoren er designet til en maksimal drifts-indgangsspænding på 300 V RMS og svarer til målekategorien CAT Cat II (300 V). Et kompensationsområde fra 9 til 25 pF sørger for en præcis afstemning af det 1,3 m lange kabel til det pågældende oscilloskop.
Omfattende tilbehør
Til en direkte og alsidig anvendelse på arbejdspladsen medfølger blandt andet en krogspids, et jordingskabel med krokodillenæb, en BNC-adapter og to IC-spidser. Et justeringsværktøj og otte markeringsringe til kanaltildeling afrunder sættet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Præcis signaloverførsel
Med et fast faktorforhold på 10:1, en indgangsmodstand på 10 MΩ samt en indgangskapacitet på 12 pF gør målinger nøjagtige for tastespidsen mulige. Med en stigetid på 0,7 ns sikres der en detaljeret visning af hurtige signalflanker.
Sikkerhed og kompatibilitet
Målesensoren er designet til en maksimal drifts-indgangsspænding på 300 V RMS og svarer til målekategorien CAT Cat II (300 V). Et kompensationsområde fra 9 til 25 pF sørger for en præcis afstemning af det 1,3 m lange kabel til det pågældende oscilloskop.
Omfattende tilbehør
Til en direkte og alsidig anvendelse på arbejdspladsen medfølger blandt andet en krogspids, et jordingskabel med krokodillenæb, en BNC-adapter og to IC-spidser. Et justeringsværktøj og otte markeringsringe til kanaltildeling afrunder sættet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

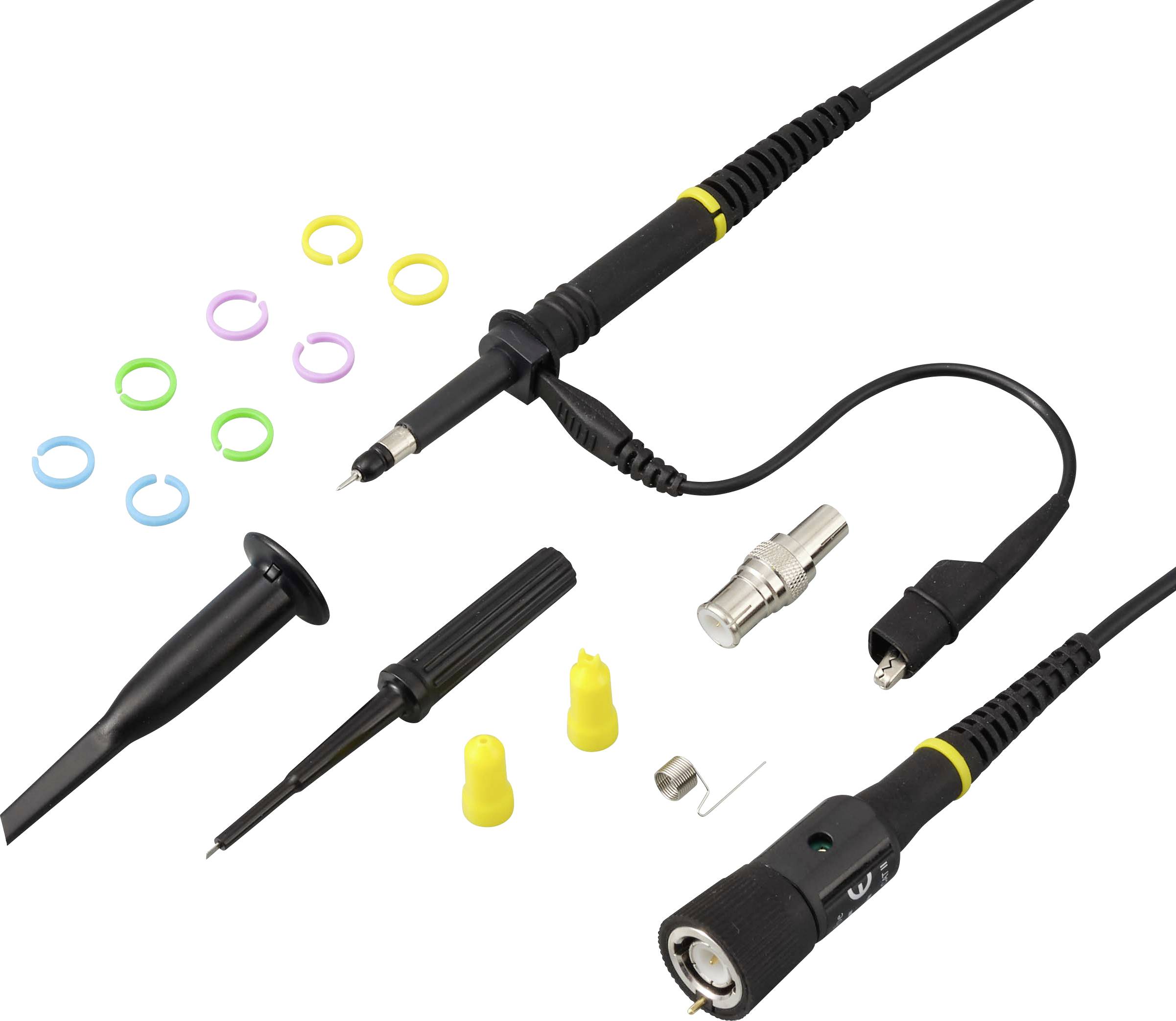

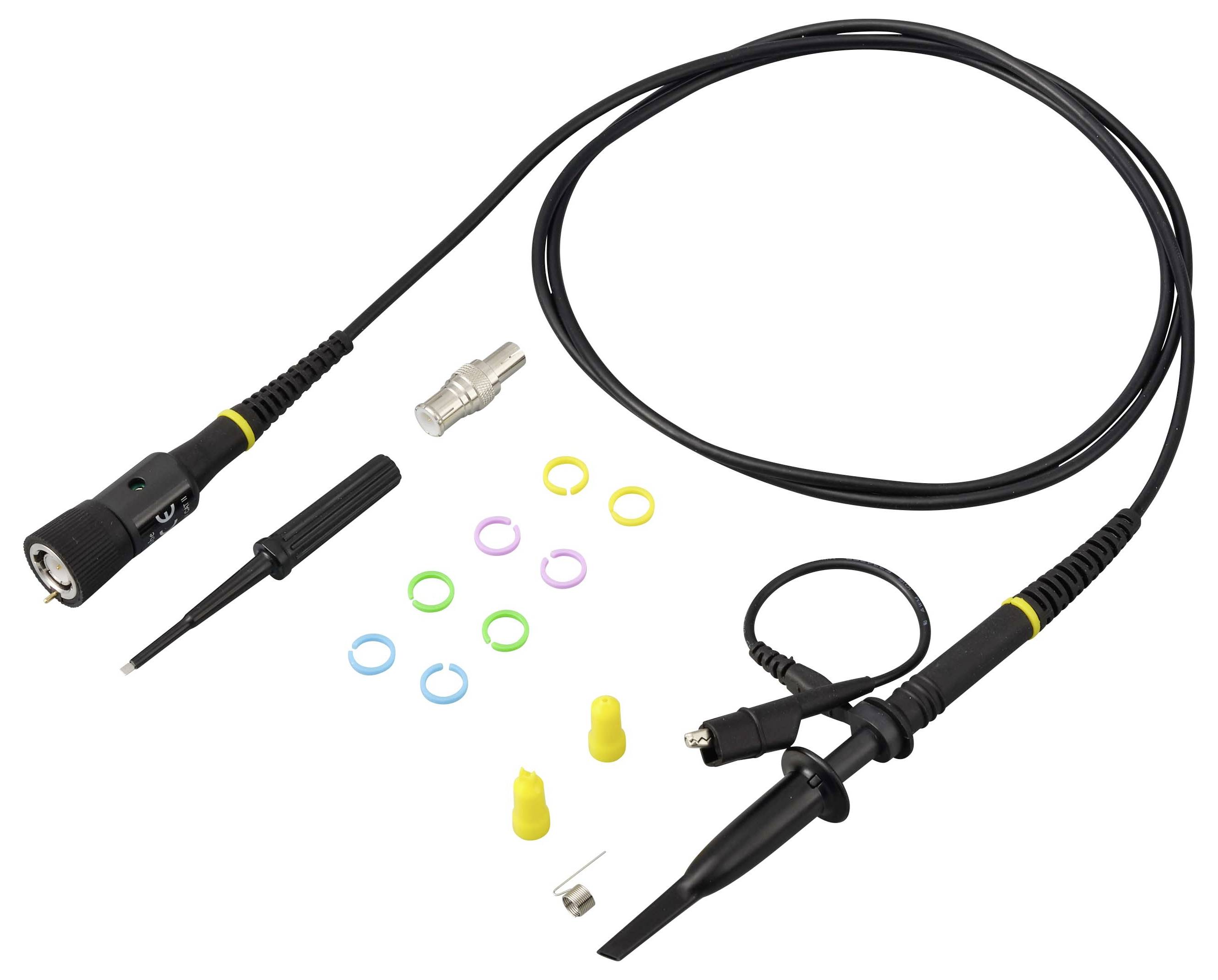

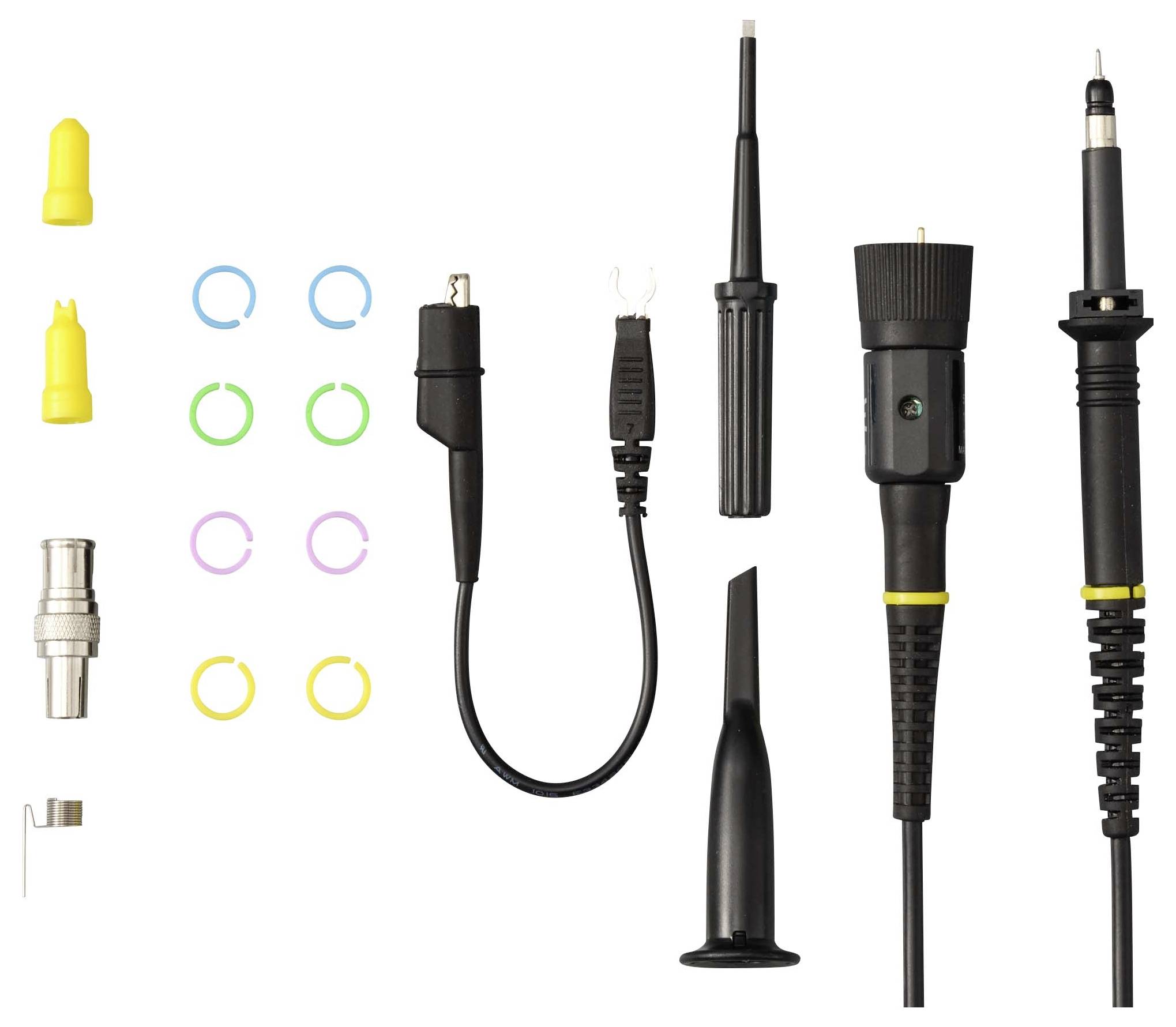

Inkluderet i leveringen
- Målespids, krogspids og jordforbindelseskabel med krokodillenæb
- Jordfjeder
- 8x markeringsringe
- Værktøj til indstilling af berøringshoved
- BNC-adapter
- 2x IC-spidser
