VOLTCRAFT PP-420 Måleprobe isoleret, lige 200 MHz 1:1, 10:1 600 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (111,20 kr. / stk.r)
111,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
VOLTCRAFT PP-420 probe 200 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m
- Dæmpning 1:10
- Indgangsmodstand: 1 MΩ:10 MΩ
- Indgangskapacitet: 1X: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
- Systembåndbredde: 1X: 6 MHz, 10x: 200 MHz
- Kompensationsområde: 10X: 5 pF - 30 pF
- Maksimal drifts-indgangsspænding: 1X: ≤ 200 V pk, 10x: ≤ 600 V pk
- SIKKERHED: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Tekniske specifikationer
- Produkttype
Måleprobe
- Båndbredde
200 MHz
- Indekseringsforhold
1:1
10:1
- Nominel spænding
600 V
- Indgangskapacitet
17.5 pF
Fabriksstandard
- Vægt
55 g
- Kabellængde
1.3 m
- Målekategori
CAT II 600 V
- Stik-specifikationer
isoleret
lige
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3804134 VOLTCRAFT PP-420 Måleprobe isoleret, lige 200 MHz 1:1, 10:1 600 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3804134 VOLTCRAFT PP-420 Måleprobe isoleret, lige 200 MHz 1:1, 10:1 600 V
Betingelser for garanti
Betingelser for garanti 3804134 VOLTCRAFT PP-420 Måleprobe isoleret, lige 200 MHz 1:1, 10:1 600 V
Beskrivelse

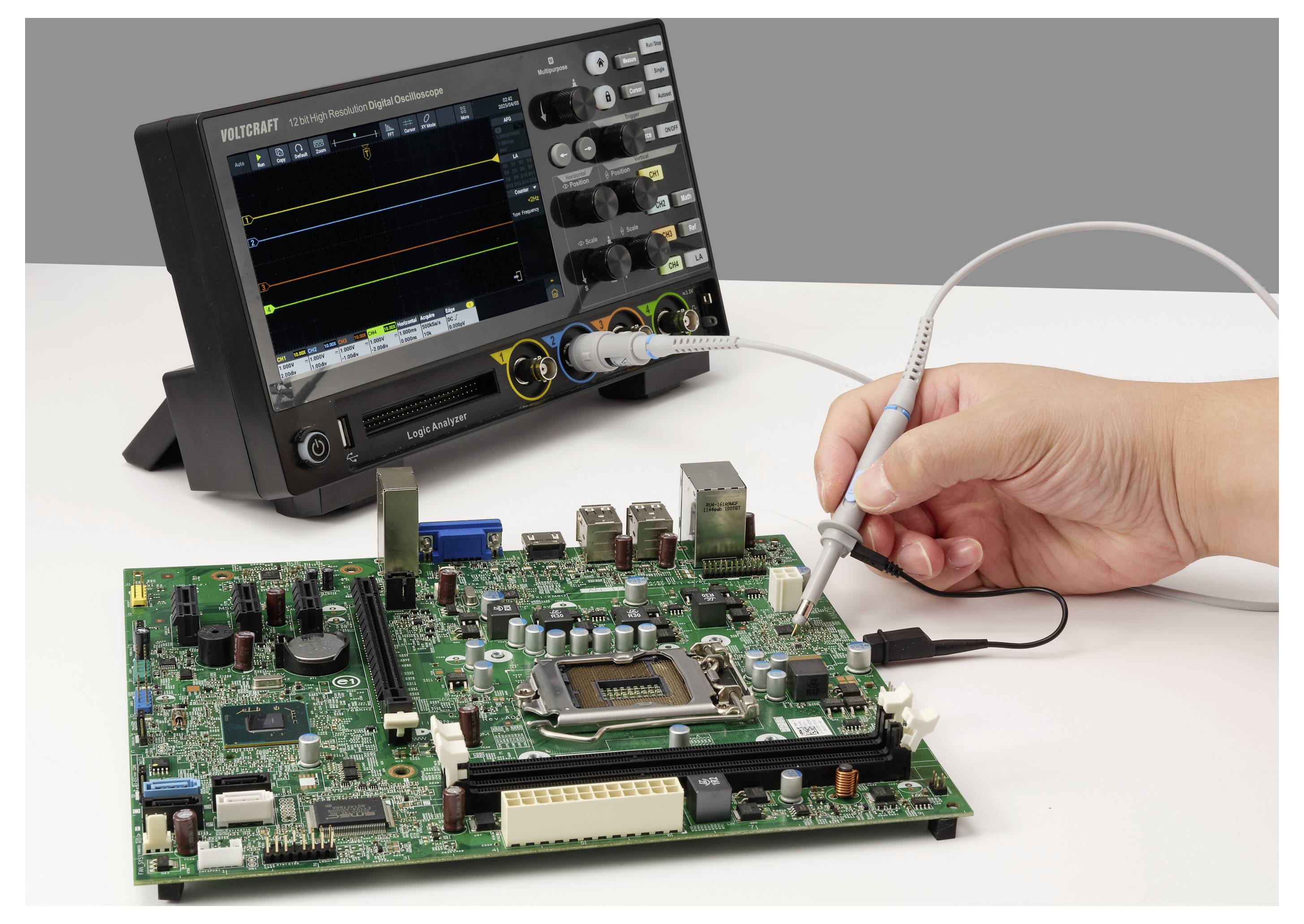

VOLTCRAFT VOLTCRAFT PP-420 tasthoved, der er kalibreret efter fabriksstandard (uden certifikat), er udviklet til detaljerede signalanalyse-opgaver i B2B-sektoren. Til kompatible oscilloskoper leverer den en båndbredde på op til 200 MHz i 10x-drift.
Justerbar dæmpning
Med det omskiftelige faktorforhold på 1:1 og 10:1 tilpasser den 55 g lette model sig fleksibelt til de pågældende målekrav. I 10x-tilstand ligger den maksimale drifts-indgangsspænding på 600 V pk, hvorved en bred dækning af signalniveauer muliggøres.
Sikker konstruktion
Proben er udstyret med et 1,3 meter langt kabel og et lige, isoleret stik. Klassificeringen i henhold til målekategorien Cat II (600 V til 10x) giver den nødvendige grad af elektrisk sikkerhed til erhvervsmæssig anvendelse.
Enkel kontakt
Via kompensationsområdet fra 5 til 30 pF bliver målesensoren tilpasset til oscilloskopet. Det medfølgende sæt med krogspids, IC-spids, ti markeringsringe, indstillingsværktøj og jordforbindelseskabel understøtter struktureret arbejde på testkredsløb.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Justerbar dæmpning
Med det omskiftelige faktorforhold på 1:1 og 10:1 tilpasser den 55 g lette model sig fleksibelt til de pågældende målekrav. I 10x-tilstand ligger den maksimale drifts-indgangsspænding på 600 V pk, hvorved en bred dækning af signalniveauer muliggøres.
Sikker konstruktion
Proben er udstyret med et 1,3 meter langt kabel og et lige, isoleret stik. Klassificeringen i henhold til målekategorien Cat II (600 V til 10x) giver den nødvendige grad af elektrisk sikkerhed til erhvervsmæssig anvendelse.
Enkel kontakt
Via kompensationsområdet fra 5 til 30 pF bliver målesensoren tilpasset til oscilloskopet. Det medfølgende sæt med krogspids, IC-spids, ti markeringsringe, indstillingsværktøj og jordforbindelseskabel understøtter struktureret arbejde på testkredsløb.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

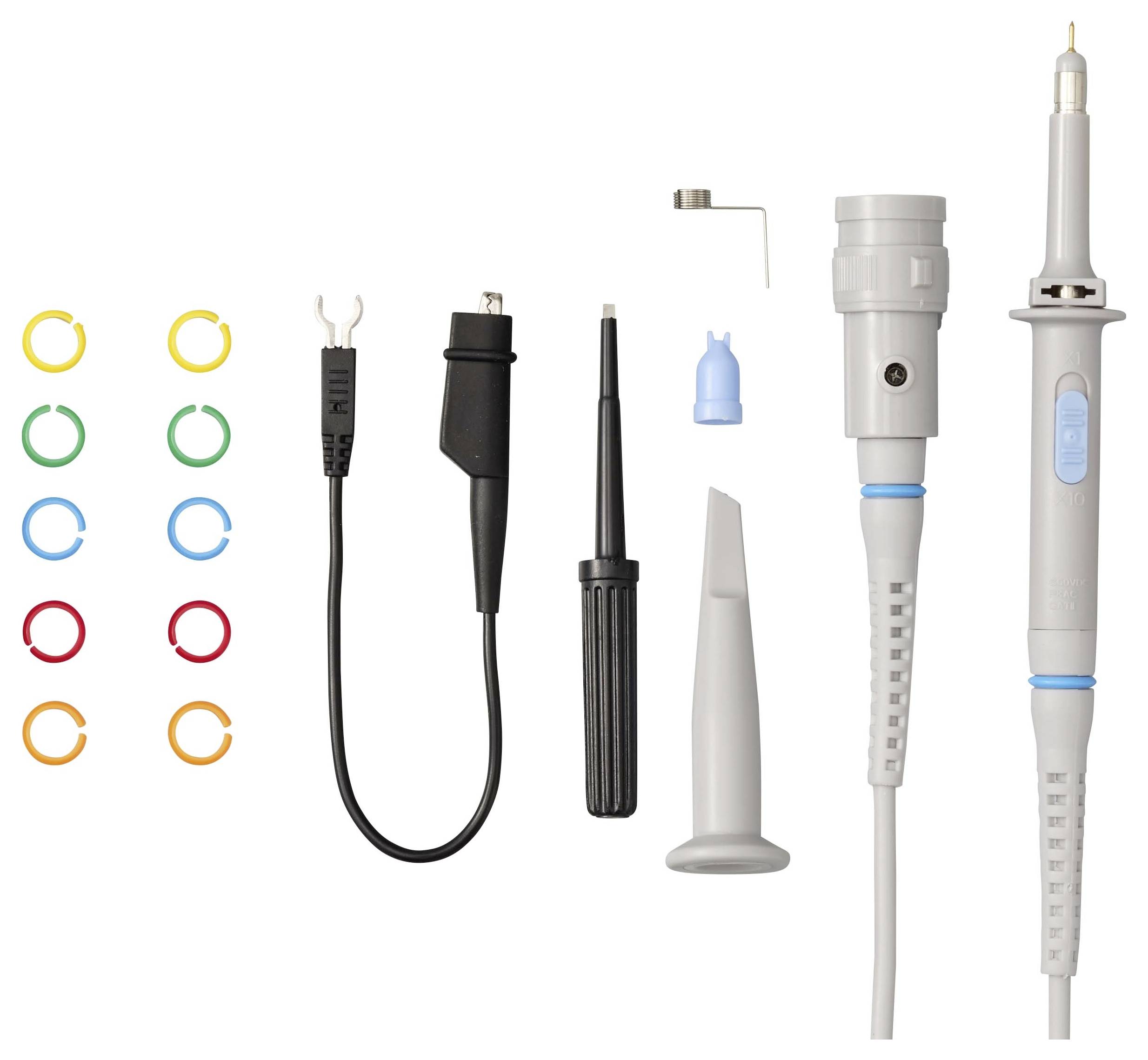

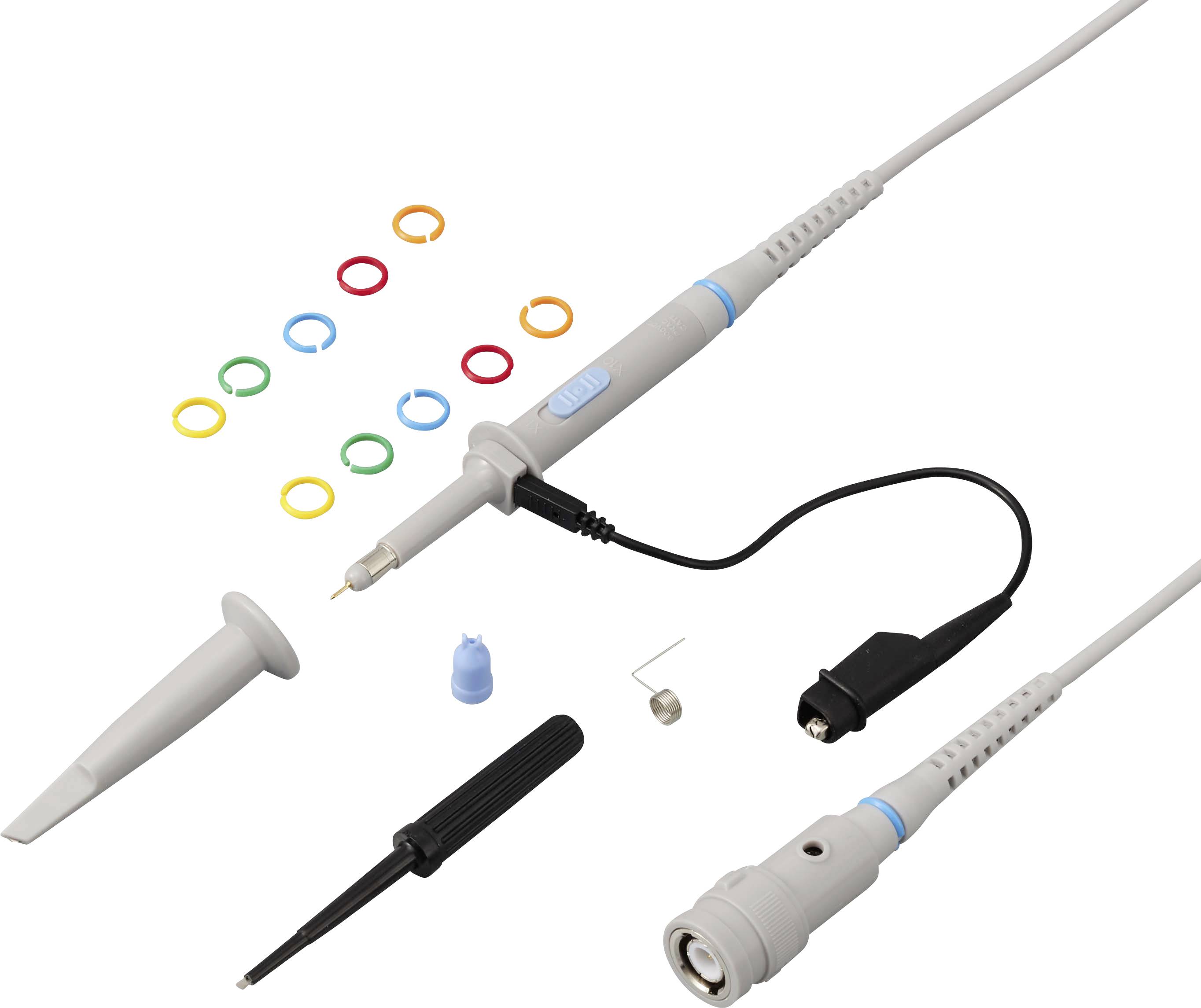

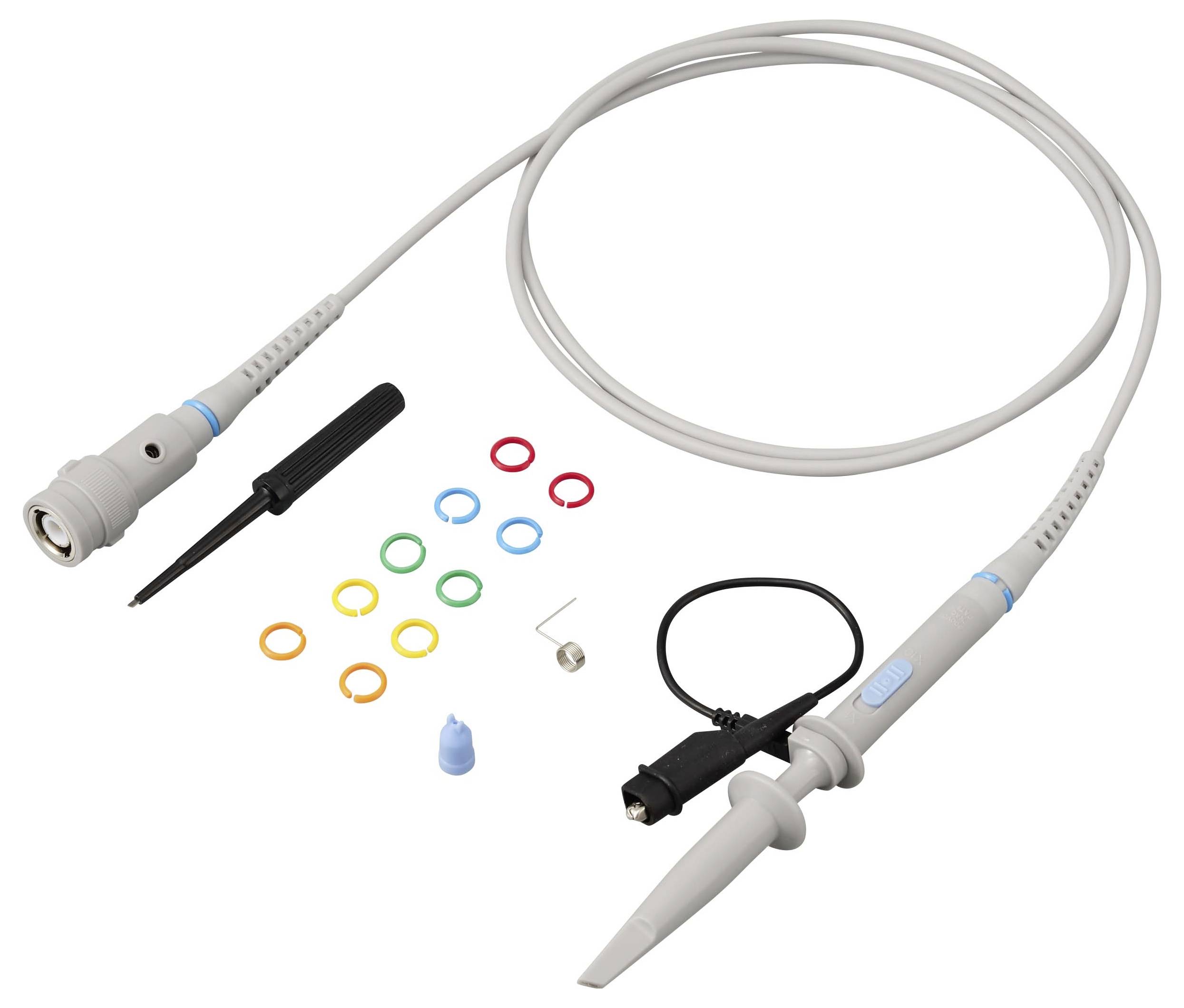

Inkluderet i leveringen
- Målespids, krogspids og jordforbindelseskabel med krokodillenæb
- Jordfjeder
- 10 markeringsringe
- IC-spids
- Værktøj til indstilling af berøringshoved
