VOLTCRAFT PP-430 Måleprobe isoleret, lige 300 MHz 1:1, 10:1 600 V
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (263,20 kr. / stk.r)
263,20 kr.
ekskl. moms
30 dages returret
Højdepunkter og detaljer
VOLTCRAFT PP-430 probe 300 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m
- Dæmpning 1:10
- Indgangsmodstand: 1 MΩ:10 MΩ
- Indgangskapacitet: 1X: 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
- Systembåndbredde: 1X: 6 MHz, 10x: 300 MHz
- Kompensationsområde: 10X: 5 pF - 30 pF
- Maksimal drifts-indgangsspænding: 1X: ≤ 200 V pk, 10x: ≤ 600 V pk
- SIKKERHED: IEC-61010 CAT II 1X: 150 V AC, 10X: 300 V AC
Tekniske specifikationer
- Produkttype
Måleprobe
- Båndbredde
300 MHz
- Indekseringsforhold
1:1
10:1
- Nominel spænding
600 V
- Indgangskapacitet
17.5 pF
Fabriksstandard
- Vægt
55 g
- Kabellængde
1.3 m
- Målekategori
CAT II 600 V
- Stik-specifikationer
isoleret
lige
- Emballage uden plast
Emballage uden plastic
Dokumenter og downloads
Datablad
Datablad 3804132 VOLTCRAFT PP-430 Måleprobe isoleret, lige 300 MHz 1:1, 10:1 600 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3804132 VOLTCRAFT PP-430 Måleprobe isoleret, lige 300 MHz 1:1, 10:1 600 V
Betingelser for garanti
Betingelser for garanti 3804132 VOLTCRAFT PP-430 Måleprobe isoleret, lige 300 MHz 1:1, 10:1 600 V
Beskrivelse

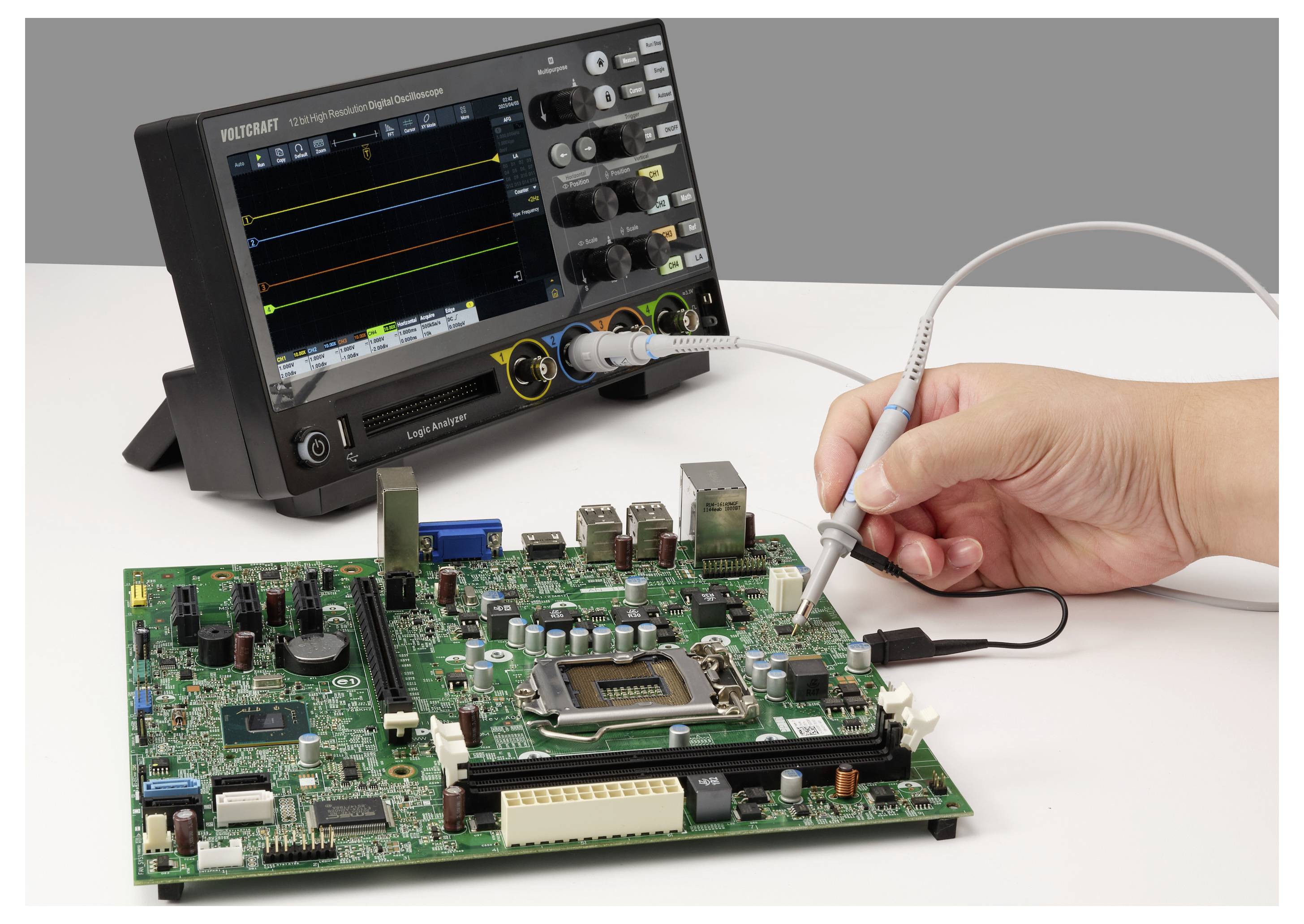

VOLTCRAFT VOLTCRAFT PP-430 probe fungerer den pålidelige signaloverførsel til oscilloskoper i professionelle måle- og testmiljøer. Enheden, der er kalibreret efter fabriksstandard (uden certifikat) understøtter målinger med en systembåndbredde på op til 300 MHz i 10:1-tilstand.
Omstilleligt faktorforhold
Modellen har et koblingsbart faktorforhold på 1:1 og 10:1, hvilket tillader was en fleksibel tilpasning til forskellige signalstyrker. I 10x-tilstand understøttes en maksimal indgangsspænding på op til 600 V pk.
Sikkerhed i hverdagen i laboratoriet
Den 1,3 meter lange prøvesonde er udstyret med et isoleret, lige stik. Den opfylder kravene i 10x-tilstand i sikkerhedskategori Cat II (600 V) og sikrer på den måde en sikker drift ved industrielle måleopgaver.
Fleksibel anvendelse med tilbehør
Et kompensationsområde på 5 til 30 pF giver en præcis afstemning til måleapparatet. Det medfølgende tilbehør, som består af hagenespids, jordingskabel, IC-spids, indstillingsværktøj og ti markeringsringe, gør kontaktering og oversigt på arbejdspladsen nemmere.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Omstilleligt faktorforhold
Modellen har et koblingsbart faktorforhold på 1:1 og 10:1, hvilket tillader was en fleksibel tilpasning til forskellige signalstyrker. I 10x-tilstand understøttes en maksimal indgangsspænding på op til 600 V pk.
Sikkerhed i hverdagen i laboratoriet
Den 1,3 meter lange prøvesonde er udstyret med et isoleret, lige stik. Den opfylder kravene i 10x-tilstand i sikkerhedskategori Cat II (600 V) og sikrer på den måde en sikker drift ved industrielle måleopgaver.
Fleksibel anvendelse med tilbehør
Et kompensationsområde på 5 til 30 pF giver en præcis afstemning til måleapparatet. Det medfølgende tilbehør, som består af hagenespids, jordingskabel, IC-spids, indstillingsværktøj og ti markeringsringe, gør kontaktering og oversigt på arbejdspladsen nemmere.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

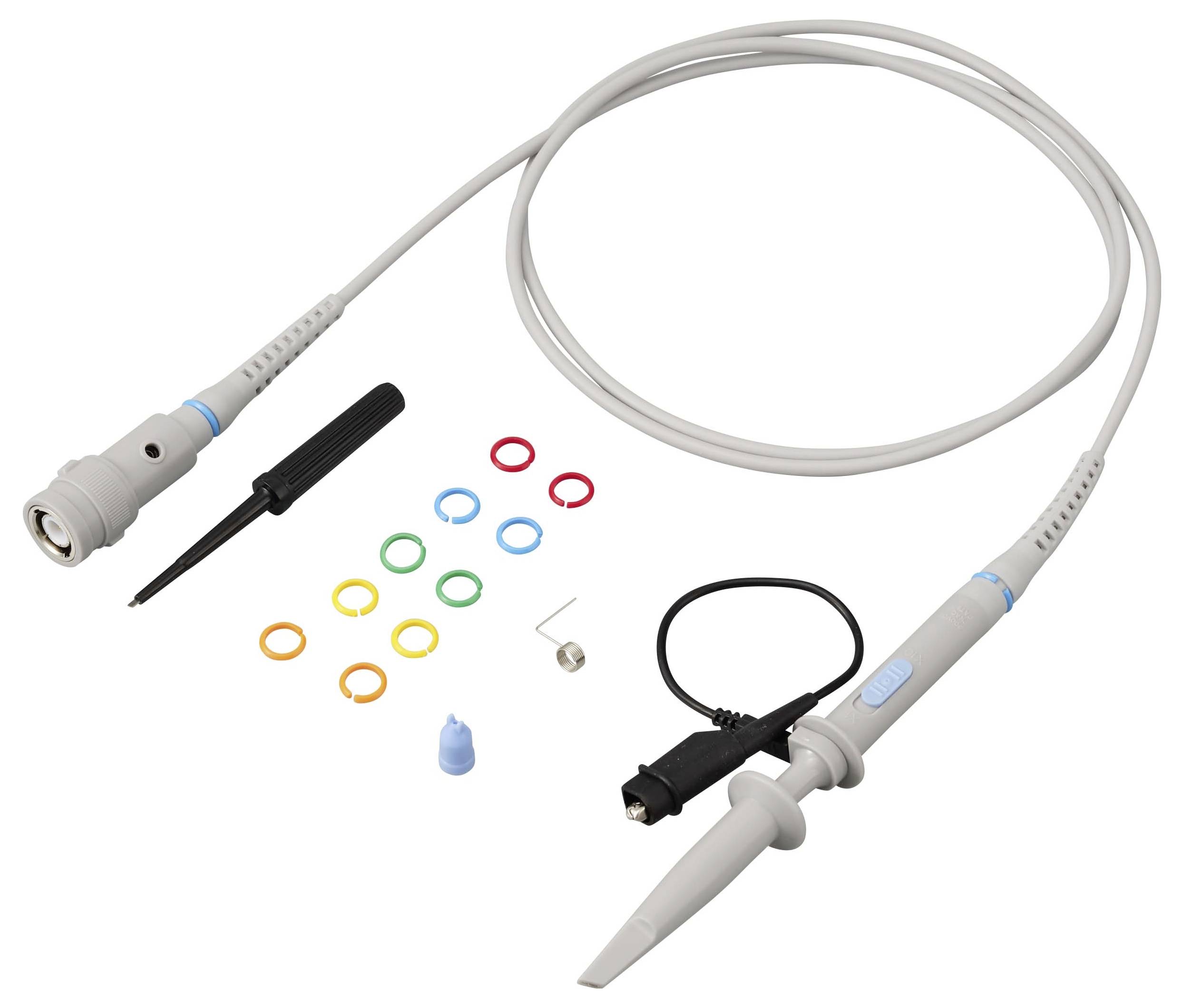

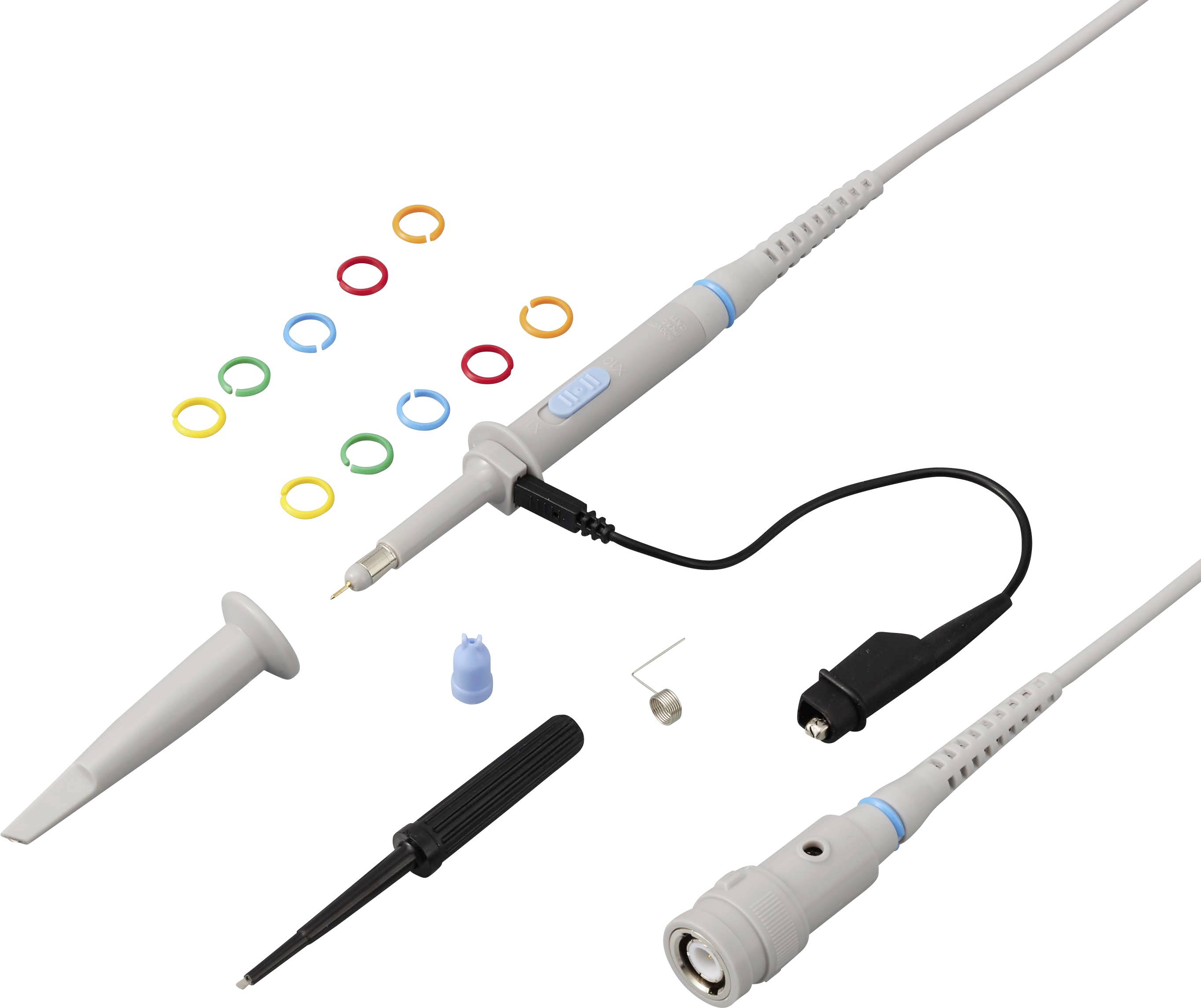

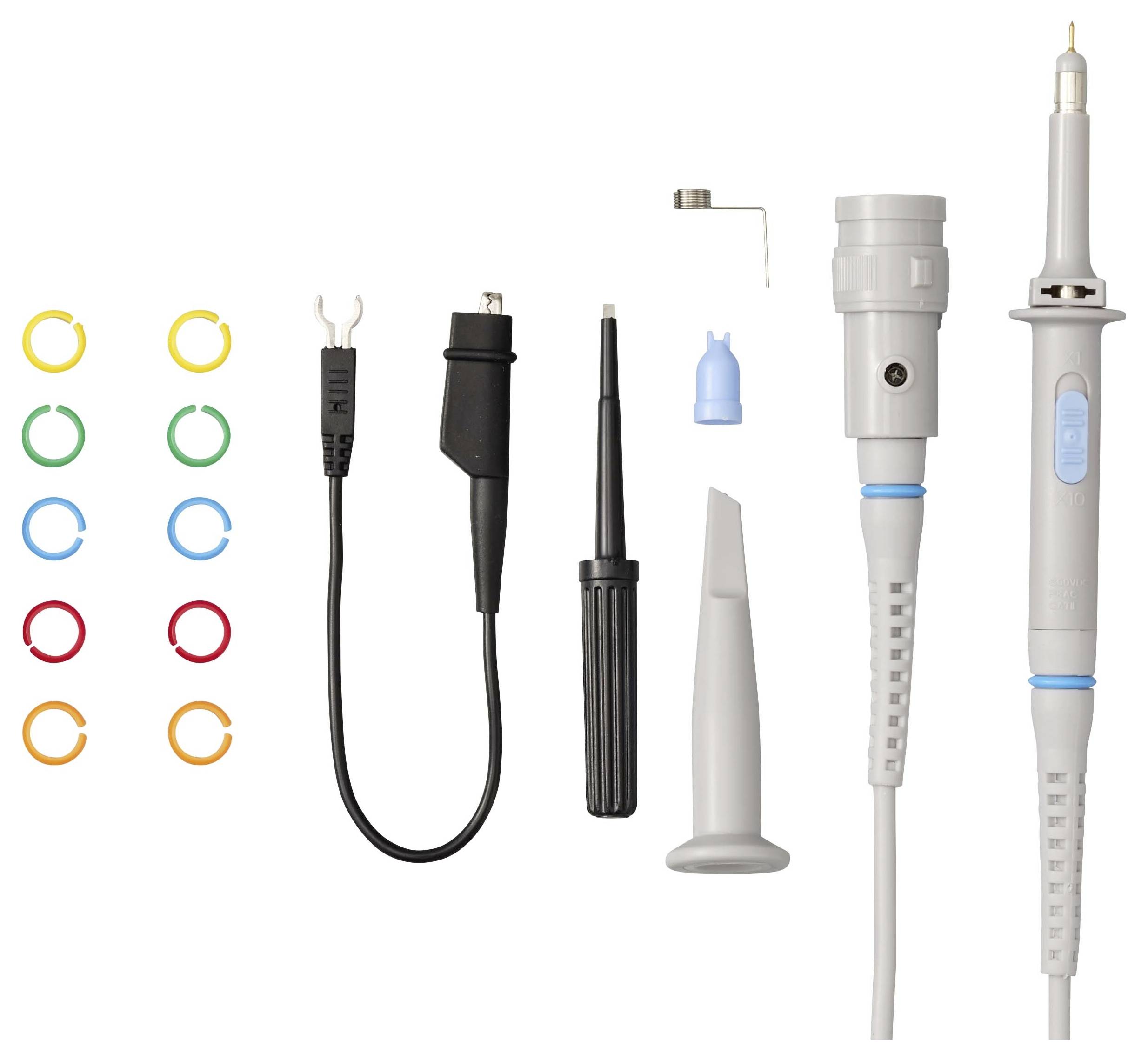

Inkluderet i leveringen
- Målespids, krogspids og jordforbindelseskabel med krokodillenæb
- Jordfjeder
- 10 markeringsringe
- IC-spids
- Værktøj til indstilling af berøringshoved
