Rohde SG-73.167.B4 Håndtag Sort (L x B x H) 167 x 19.5 x 90 mm 2 stk købe

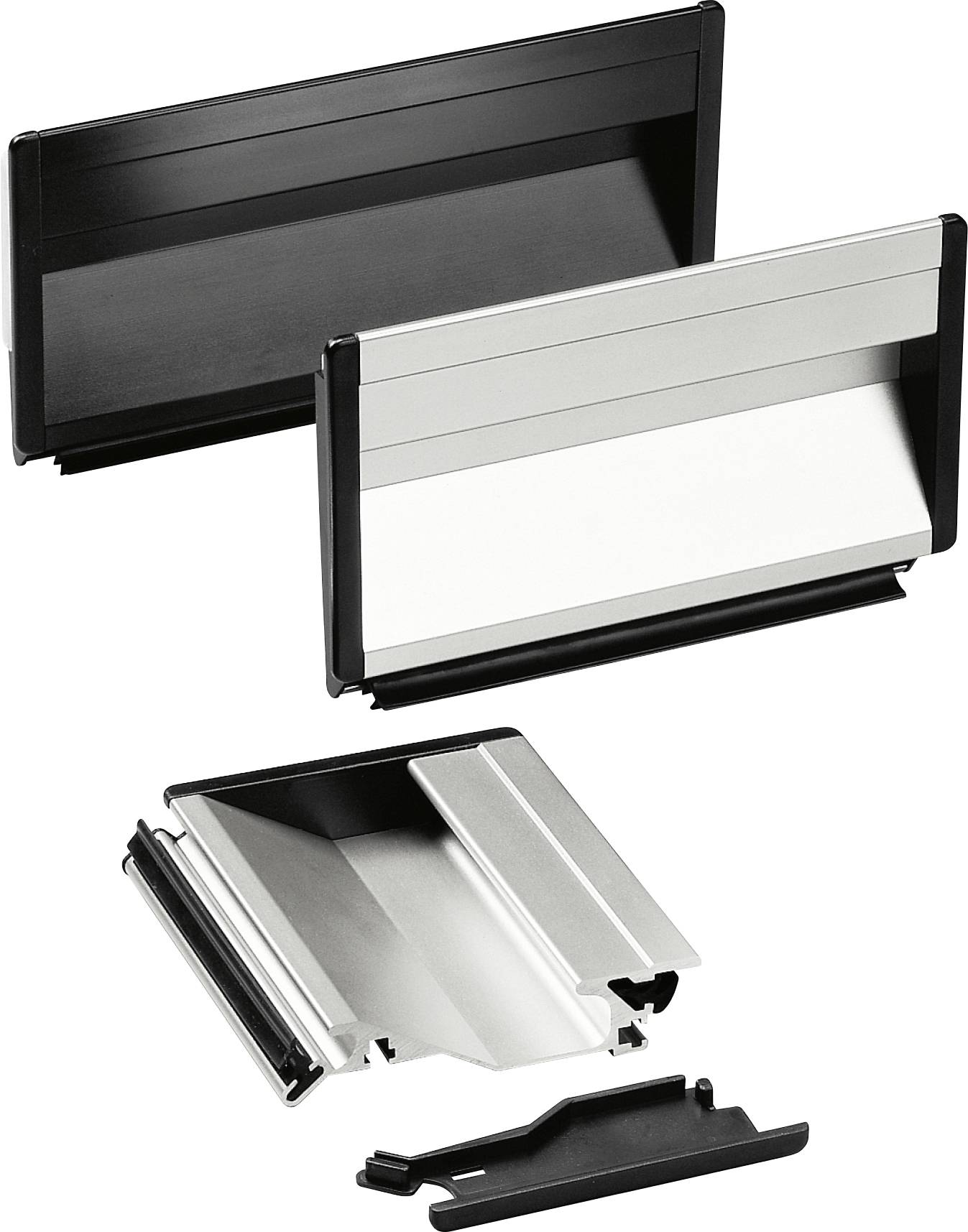

To vikle sorte og sølvfarvede beslag til SIMATIC HMI. Det øverste beslag er lukket, det nederste er åbent.

Lignende billede

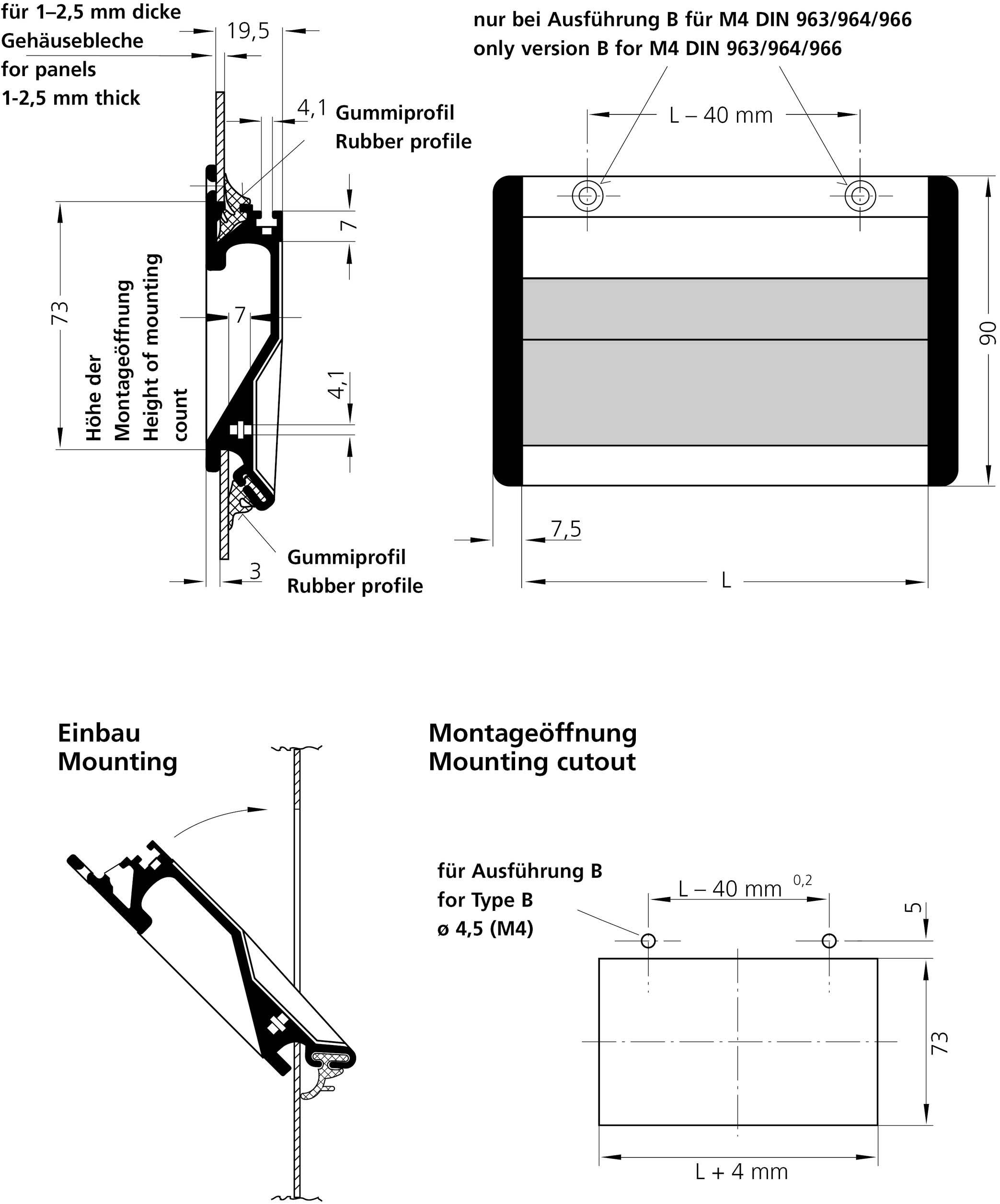

Monteringstegning for fastgørelseselement med gummiprofiler. Detaljer om pladetype, skruestørrelser og monteringsåbning.

1/2

Lignende billede

Produkttype

Håndtag

Materiale

Aluminium

Dim.

(L x B x H) 167 x 19.5 x 90 mm

Bredde

19.5 mm

90 mm

Datablad (PDF)

Ukendt leveringstid

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 2 stk)

Sæt

Total (472,00 kr. / stk.r)

472,00 kr.

ekskl. moms

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Kabinetgreb

Indhold: 2 stk.

Tekniske specifikationer

Gennemførelsesmetode: B
Overfladebehandling: Eloxeret
Materiale (materiale): AlMgSi 0.5, PA6
Producentfarve: Sort
Fastgørelsesmetode: c:rundt boring
Serienavn: SG-73
Grebtype (serie): Håndtag SG
Hul-diameter M4

Dim.: (L x B x H) 167 x 19.5 x 90 mm

Produkttype: Håndtag

Materiale: Aluminium

Bredde: 19.5 mm

H: 90 mm

L: 167 mm

Hulafstand: 127 mm

Producentfarve: Sort

Indhold: 2 stk

Hul-dia.: 4 mm

Maks. kapacitet: 500 N

Type: SG-73.167.B4

Dokumenter og downloads

Datablad

Datablad 2344318 Rohde SG-73.167.B4 Håndtag Sort (L x B x H) 167 x 19.5 x 90 mm 2 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2344318 Rohde SG-73.167.B4 Håndtag Sort (L x B x H) 167 x 19.5 x 90 mm 2 stk

Beskrivelse

Længdevariabelt håndtag
Til anvendelse for eksempel på kabinetdøre
Eller metalbeklædninger.

Materiale og overflade:
Grebskål af aluminiumprofil,
naturlige farver. Sideafslutningskapper
Af polyamid
PA 6, glasforstærket, sort,
Halvmat med fin struktur.
Forbindelsesrør dia. 20 x 1 mm
Af rustfrit stål (værknr
1.4301), slebet.
Udførelse A:
Montering bagpå
Medfølgende gevindtapper
M6 x 30 (2 x) og M6 x 40 (2 x),
Din 914 af rustfrit stål.
Udførelse B:
Fastgørelse på fronten af
Undersænkede skruer M4,
DIN 963/ 964/966.
Konstruktive fordele:
Enkel montering til vægtykkelser
fra 1- 5 mm.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
