Name: Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 6 Rastermål: 2.54 mm 1844617 100 stk
Brand: Phoenix Contact
SKU: 2209474
Availability: BackOrder

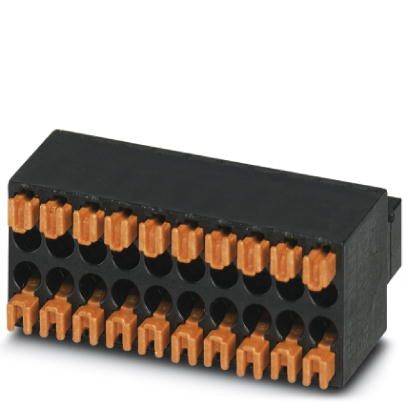

En 20-polet stikforbindelse med et sort plastikkabinet og kobberfarvet kontakter, vist fra siden.

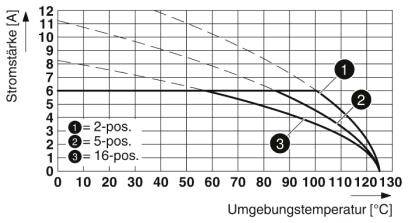

Diagram viser strømstyrke [A] vs. omgivelsestemperatur [°C] for forskellige skifterpositioner: 2, 5 og 16 positioner. Strømstyrke falder ved stigende temperatur.

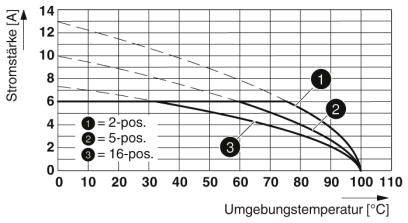

Diagrammet viser strømstyrke (A) i forhold til omgivelsestemperatur (°C). Tre kurver repræsenterer kontakter med 2-pos., 5-pos. og 16-pos.

Diagram viser strømstyrke [A] vs. omgivelsestemperatur [°C] med tre kurver for 2, 5 og 16 positioner. Strømstyrken falder med stigende temperatur.

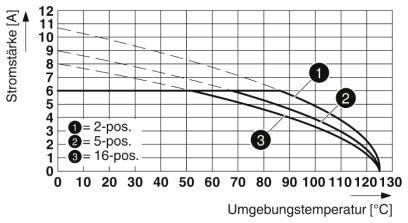

Diagrammet viser strømstyrke (0-12 A) mod omgivelsestemperatur (0-130 °C) for tre positioner. Linjerne falder med stigende temperatur.

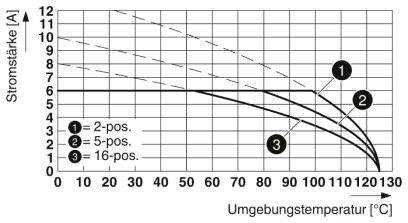

Diagrammet viser strømstyrke i forhold til omgivelsestemperatur for 2-, 5- og 16-polet stikforbindelse. Strømstyrken falder med stigende temperatur.

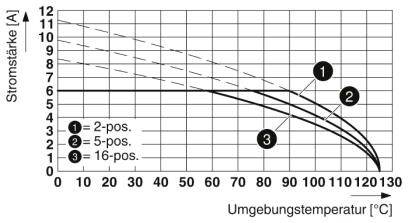

Diagram over strømstyrke [A] i forhold til omgivelsestemperatur [°C]. Viser kurver for 2-pos., 5-pos. og 16-pos. ved stigende temperaturer.

1/7

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

2.54 mm

Samlet antal poler

Datablad (PDF)

Levering ons. 21. okt.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 100 stk)

Sæt

Total (4.152,00 kr. / stk.r)

4.152,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 100 stk
Antal rækker: 2
Samlet antal poler: 6

Tekniske specifikationer

Antal tilslutninger: 12
Isoleringsmaterialegruppe: IIIa
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MICRO COMBICON - DFMC 0,5
Låsning: Uden
Antal potentialer: 12
Højde (uden loddepin): 10,5 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca.: 2 N
Trækkraft pr. pol ca.: 1 N
Stikcyklusser: 100

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 2.54 mm

Samlet antal poler: 6

Bredde: 15.74 mm

Nominel strøm: 6 A

Nominel strøm - afrundet: 6 A

Indhold: 100 stk

AWG max.: 20

AWG min.: 26

Afisoleringslængde (max.): 7 mm

Dim.: (L x B x H) 15.85 x 15.74 x 10.5 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1844617

Producentfarve: Sort

Isoleringsmateriale: LCP

Kontaktmateriale: Cu-legering, forgyldt

Kontaktoverflade stikside: Guld

Nominel spænding: 160 V

H: 10.5 mm

L: 15.85 mm

Max. tværsnit: 0.5 mm²

min. tværsnit: 0.14 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 0,5/ 6-ST-2,54

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Bredde

Samlet antal poler

Phoenix Contact Tilslutningskabinet-kabel MSTB Samlet antal poler 14 Rastermål: 5.08 mm 1859292 1 stk Piece

Artikel nr.:2209484

Hurtig levering man. 12. okt.

23 stk.Conrad Electronic

12 A

81.24 mm

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 2.54 mm 1821177 1 stk

Artikel nr.:2209442

Hurtig levering man. 12. okt.

45 stk.Conrad Electronic

6 A

25.9 mm

2.54 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

60,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790182 1 stk

Artikel nr.:2209366

Hurtig levering man. 12. okt.

49 stk.Conrad Electronic

8 A

35.8 mm

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790564 1 stk

Artikel nr.:2209378

Hurtig levering man. 12. okt.

57 stk.Conrad Electronic

8 A

41.9 mm

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.81 mm 1817505 1 stk

Artikel nr.:2209422

Levering man. 16. nov.

Conrad Electronic

8 A

45.03 mm

3.81 mm

stk.

Minimum ordrevolumen:: 50

Intervaller: 50

79,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1779725 1 stk

Artikel nr.:2209350

Ukendt leveringstid

Conrad Electronic

12 A

59.8 mm

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

111,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1909294 1 stk

Artikel nr.:2209516

Levering tors. 22. okt.

Conrad Electronic

12 A

50.1 mm

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

55,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1910283 50 stk

Artikel nr.:2209520

Levering man. 19. okt.

5 SætConrad Electronic

12 A

60.02 mm

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.112,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5.08 mm 1808967 1 stk

Artikel nr.:2209402

Hurtig levering man. 12. okt.

10 stk.Conrad Electronic

12 A

59.92 mm

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

71,20 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5.08 mm 1848795 1 stk Piece

Artikel nr.:2209480

Hurtig levering man. 12. okt.

11 stk.Conrad Electronic

12 A

50.8 mm

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

55,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 2209474 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 6 Rastermål: 2.54 mm 1844617 100 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209474 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 6 Rastermål: 2.54 mm 1844617 100 stk

Beskrivelse

Forgyldte kontaktsteder sikrer en langtidsstabil overførselskvalitet. Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
