Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 3 Rastermål: 2.54 mm 1844581 100 stk købe

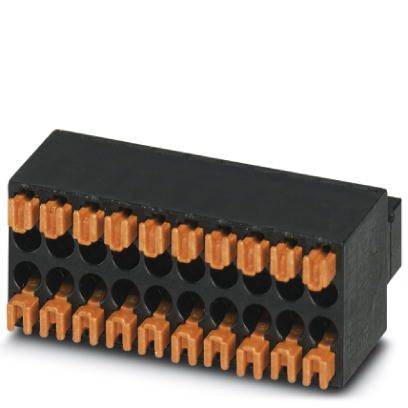

Sort stikforbindelsesblok med flere rækker brune metalforbindelser, egnet til elektrisk tilslutning i tekniske applikationer.

Lignende billede

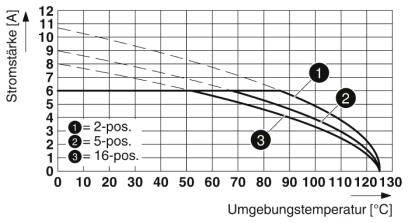

Diagrammet viser forholdet mellem strømstyrke i ampere (y-akse) og omgivelsestemperatur i grader Celsius (x-akse). Tre kurver for 2-, 5- og 16-polede forbindelser illustrerer faldet i strømstyrke ved stigende temperatur.

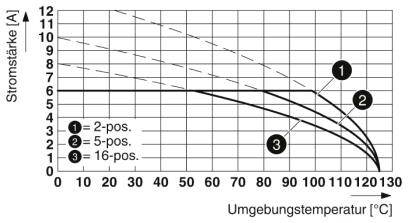

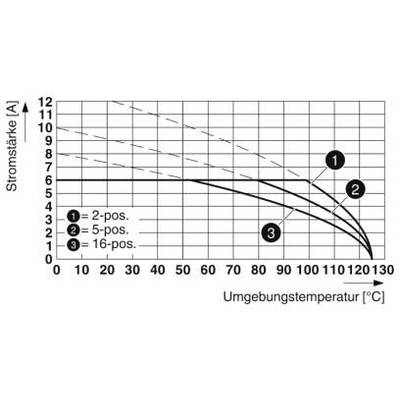

Diagrammet viser forholdet mellem strømstyrke og omgivelsestemperatur med tre kurver for 2-pos., 5-pos. og 16-pos.

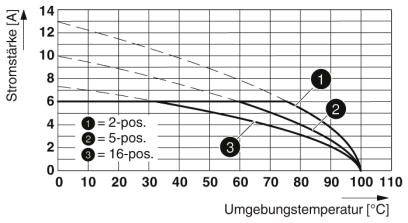

Diagrammet viser påvirkningen af omgivelsestemperaturen på strømstyrken for 2-, 5- og 16-polede systemer. Strømstyrken falder ved stigende temperatur.

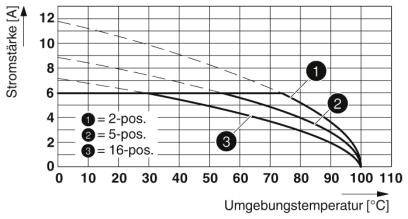

Diagrammet viser strømstyrke [A] i forhold til omgivelsestemperatur [°C] for 2-, 5- og 16-benede tilslutninger. Strømstyrken falder med stigende temperatur.

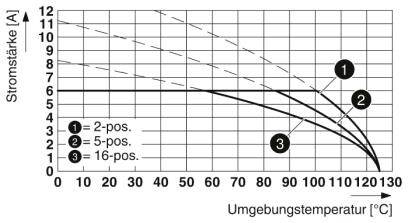

Diagram viser strømstyrke mod omgivelsestemperatur. Tre kurver: '1 = 2-pos.', '2 = 5-pos.', '3 = 16-pos.' Styrketab ved højere temperatur.

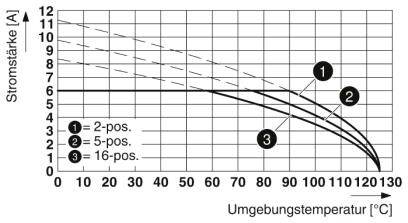

Diagram viser strømstyrke (A) mod omgivelsestemperatur (°C) med tre kurver: 2-pos, 5-pos, 16-pos. Kurverne falder med stigende temperatur.

1/7

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

2.54 mm

Samlet antal poler

Datablad (PDF)

Levering tirs. 13. okt.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 100 stk)

Sæt

Total (21,52 kr. / stk.r)

2.152,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 100 stk
Antal rækker: 2
Samlet antal poler: 3

Tekniske specifikationer

Antal tilslutninger: 6
Isoleringsmaterialegruppe: IIIa
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MICRO COMBICON - DFMC 0,5
Låsning: Uden
Antal potentialer: 6
Højde (uden loddepin): 10,5 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca.: 2 N
Trækkraft pr. pol ca.: 1 N
Stikcyklusser: 100

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 2.54 mm

Samlet antal poler: 3

Bredde: 8.12 mm

Nominel strøm: 6 A

Nominel strøm - afrundet: 6 A

Indhold: 100 stk

AWG max.: 20

AWG min.: 26

Afisoleringslængde (max.): 7 mm

Dim.: (L x B x H) 15.85 x 8.12 x 10.5 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1844581

Producentfarve: Sort

Isoleringsmateriale: LCP

Kontaktmateriale: Cu-legering, forgyldt

Kontaktoverflade stikside: Guld

Nominel spænding: 160 V

H: 10.5 mm

L: 15.85 mm

Max. tværsnit: 0.5 mm²

min. tværsnit: 0.14 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 0,5/ 3-ST-2,54

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209471 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 3 Rastermål: 2.54 mm 1844581 100 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209471 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 3 Rastermål: 2.54 mm 1844581 100 stk

Beskrivelse

Forgyldte kontaktsteder sikrer en langtidsstabil overførselskvalitet. Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
