Phoenix Contact Stiftkabinet-printplade MSTB Samlet antal poler 10 Rastermål: 5.08 mm 1759091 1 stk

Grøn, rektangulær elektrisk stikforbinder med flere tilslutningsstik.

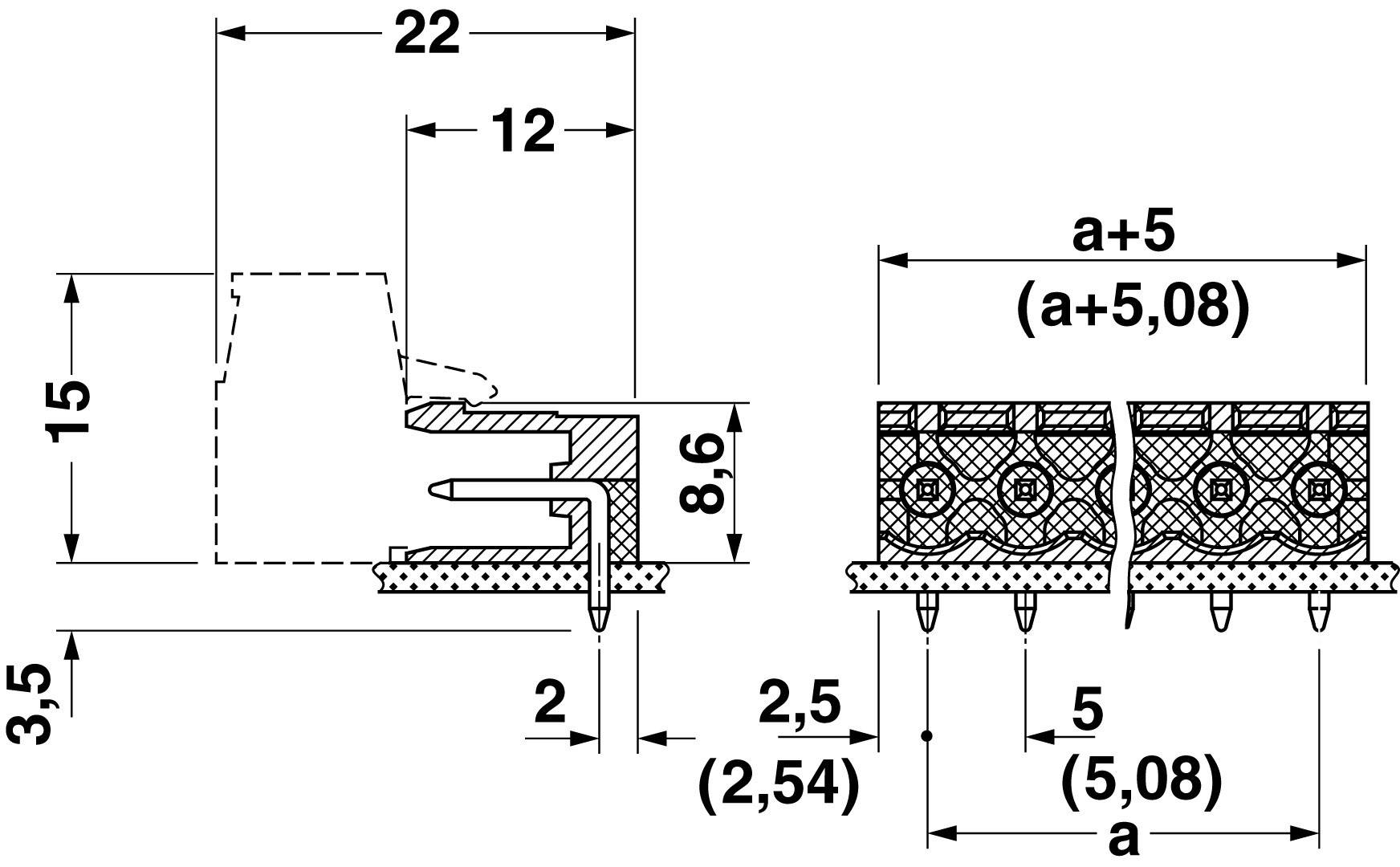

Teknisk tegning af en stikforbinder med mål i millimeter: Højde 15, bredde 22, pin-afstand 2,5 og 5 (2,54 og 5,08).
1/2
Lignende billede
Produkttype
Stiftkabinet-printplade
Konstruktion
Stiftliste, vinklet
Rækkeantal
1
Serie
MSTB
RM
5.08 mm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Hurtig levering ons. 28. okt.
78 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
21,52 kr.
10
7% = 16,10 kr.
19,91 kr.
25
11% = 56,50 kr.
19,26 kr.
50
12% = 134,00 kr.
18,84 kr.
100
15% = 317,00 kr.
18,35 kr.
250
17% = 925,00 kr.
17,82 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (21,52 kr. / stk.r)
21,52 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Single-etagers basis boliger til bølgelodning processer

  • Antal positioner i alt 10 Antal rækker 1 industrivarer Ja Indhold 1 St.
  • Et sort-hvidt, abstrakt cirkeldesign med geometriske former og et sort segment i den øverste højre del af cirklen.
  • 'PC T' Logo i sort-hvid med et stiliseret 'C', der omgiver 'P'.
  • VDE-testmærke: Trekant-logo med bogstaverne 'VDE', som står for verificeret sikkerhed og kvalitet ved elektriske produkter.
  • 'CB scheme'-logo i sort skrift foran hvid baggrund.
  • 'CRAUS'-logo i stiliseret skrift, primært med store bogstaver, på hvid baggrund.

Tekniske specifikationer

  • Stiftmål: 1 x 1 mm
  • Isoleringsmaterialegruppe: IIIa
  • Isoleringsmateriale type: PBT.
Produkttype

Stiftkabinet-printplade

Konstruktion

Stiftliste, vinklet

Rækkeantal

1

Connector System

wire-to-board

Serie

MSTB

Særlige kendetegn:

åben på siden

RM

5.08 mm

Poltal hver række

10

Samlet antal poler

10

Bredde

50.80 mm

Stift-diameter

1 mm

Pen form

Rektangulær

Nominel strøm

12 A

Nominel strøm - afrundet

12 A

Indhold

1 stk

Dim.

(L x B x H) 12.00 x 50.80 x 12.10 mm

Tilslutning

Lodning

Virkeretning

Vandret til printplade

Chassismateriale

Polyamid

Produc.-delnr.

1759091

Producentfarve

Grøn

Industriemballage

Ja

Kontaktmateriale

Elektrolytkobber

Kontaktoverflade printside

fortinnet

Kontaktoverflade stikside

fortinnet

Nominel spænding

320 V

H

12.10 mm

L

12.00 mm

Plug-in retning

Vandret til printplade

Type

MSTB 2,5/10-G-5,08

Dokumenter og downloads

Datablad

Datablad 743723 Phoenix Contact Stiftkabinet-printplade MSTB Samlet antal poler 10 Rastermål: 5.08 mm 1759091 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 743723 Phoenix Contact Stiftkabinet-printplade MSTB Samlet antal poler 10 Rastermål: 5.08 mm 1759091 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

CLASSIC COMBICON One-etagers basis boliger til bølgelodning processer: Lav højde på MC 1.5 plug-familie, Generøst dimensioneret terminal rum, pin headers med lav højde og kompakte net, Individuel Polkodierung ved at fjerne kodningen næse og indsætte encoder profil på boliger. Uden sidevægge. Plug-in retning parallelt med PCB.
