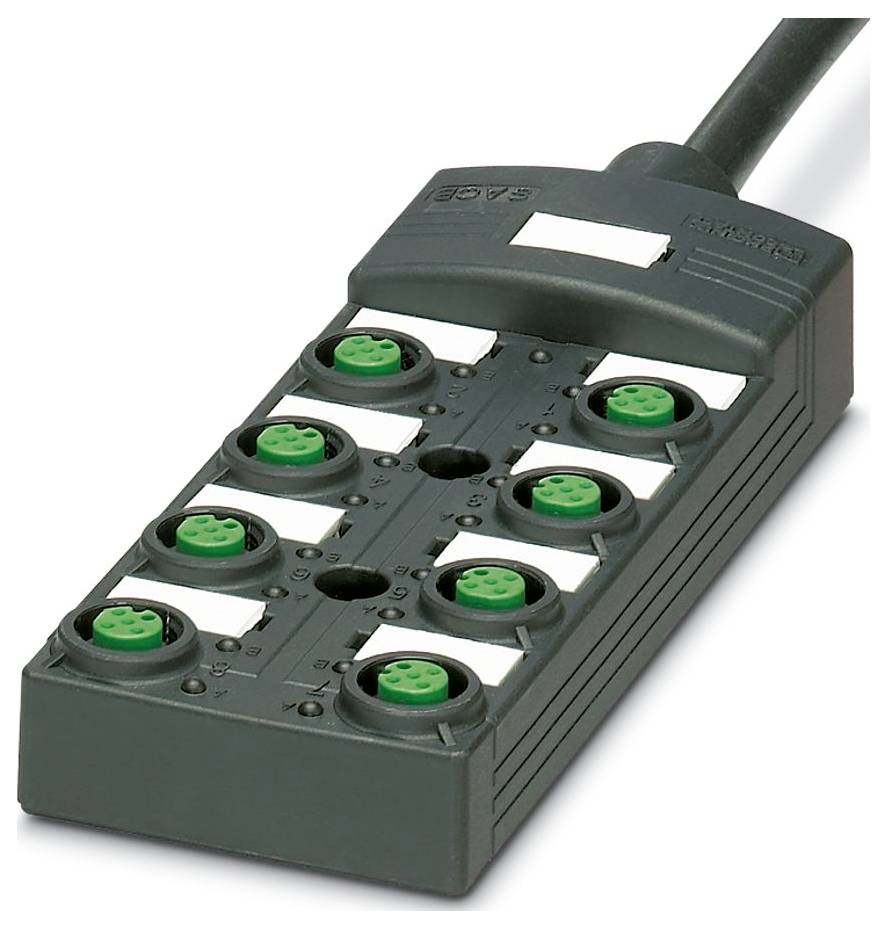

Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/aktuatorboks Fordeler med M12-stik 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sensor-/aktuatorboks
Antal signalpladser
8
Antal fordelere
8-dobbelt
Belægning
nemt
Type
SACB-8/ 8-L- 5,0PUR SCO P NPN
Datablad (PDF)
6 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
520,00 kr.
3
3% = 14,40 kr.
505,60 kr.
5
4% = 20,18 kr.
499,82 kr.
10
5% = 24,02 kr.
495,98 kr.
25
5% = 28,34 kr.
491,66 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (520,00 kr. / stk.r)
520,00 kr.
ekskl. moms
Kun 6 stk. tilbage på lager
Tekniske specifikationer
- Poltal 11
- NOMINEL SPÆNDING UN 24 V DC
- Bredde: 54 mm
- Højde: 23 mm
- Materiale, kabinet: PBT
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP65/IP67
- Omgivende temperatur (drift): -25 °C... 80 °C
- Standarder/bestemmelser: IEC 61076-2-101
- Længde: 149 mm
- Materiale kontaktoverflade: Forgyldt
- Udvendig ledningsdiameter: 8,50 mm ±0,2 mm
- Henvisning til anvendelse: Ikke benyttede stikpladser skal lukkes før ibrugtagning. Passende lukkelementer finder du under "tilbehør".
- Yderkappe, materiale: PUR
- Materiale leder: Blank Cu-litzetråd
- Ledningslængde: 5 m
- Ledningstværsnit: 8 x 0,34 mm² (signalledning);3x 0,75 mm² (energiledning)
- Ledningstilslutning: Ledningstilslutning
- Monteringsbemærkning: VÆR OPMÆRKSOM PÅ de tilladte bøjningsradier ved udlægning af ledninger, da beskyttelsesgraden trues af for store bøjekræfter. Fang mekaniske belastninger før stikket, for eksempel Med kabelbinder.
- Standardbetegnelse: M12-stik
- Yderkappe, farve: Sort RAL 9005
- Øvrige bestandighed: Godt bestandig over for syrer, baser og opløsningsmidler
- Kodning: A
- Isoleringsmodstand: ≥ 5 MΩ*km
- Led: Ja
- Materiale kontakt: Cu-legering
- Antal stikpladser: 8
- Driftsspænding maks. Umax: 30 V DC
- Mærkestrøm i alt 12 A
- Strømbelastning pr. sti maks.: 2 A.
- Tilladt strømbelastning per stikplads: 4 A.
- Forbindelsestype sensor/aktuator: M12-tilslutning
- Tilspændingsmoment stikplads sensor-/aktuator-ledning: 0,4 Nm
- Tilslutningsbelægning: Tilslutningsbelægning
- STIK/POL = LEDERFARVE ELLER TILSLUTNING: 1 / 4 (A) = WH;2 / 4 (A) = GN;3 / 4 (A) = YE;4 / 4 (A) = GY;5 / 4 (A) = PK;6 / 4 (A) = RD;7 / 4 (A) = BK;8 / 4 (A) = VT;1-8 / 1 (+ 24 V) = BN;1-8 5 / 3 ( E = 1-8)
- Statusvisning forefindes: Ja
- Materiale gevindhylster: PBT
- Materiale tætning O-ring: NBR
- Materiale kontaktholder: PA
- Tilspændingsmoment for montering på kabinet: 0,5 Nm
- Materiale støbemasse: PUR
- Lokal diagnose: Forsyningsspænding LED grøn;statusvisning i/O LED gul
- Overvåget funktion: Forsyningsspænding
- Optisk visning: Grøn LED
- PUR/PVC SORT [PUR]: PUR/PVC SORT [PUR]
- Ledningsvægt 107,4 kg/km.
- UL AWM STYLE: 20549 (80 °C / 300 V)
- Afskærmet: nej
- Ledningstype: PUR/PVC sort [PUR]
- Ledningsopbygning signalledning 19x 0,15 mm
- AWG signalledning 22
- Lederopbygning spændingsforsyning: 42x 0,15 mm
- AWG spændingsforsyning 18
- Lederdiameter inkl. isolering: 1,3 mm ±0,1 mm (signalledning);1,8 mm ±0,1 mm (energiledning)
- Materiale lederisolation: PVC
- Enkeltleder, farve: brun, blå, grøn/gul, hvid, grøn, gul, grå, rosa, rød sort, violet
- Vægtykkelse indv. Kappe: ≥ 0,15 mm
- Vægtykkelse yderkappe: ≥ 0,38 mm
- Samlet flertrådet: Ledere kabelslået i lag
- Mærkespænding kabel 300 V AC
- Mindste bøjeradius, fast installeret: 7,5 x D.
- Minimumsbøjeradius, fleksibelt installeret: 10 x D.
- Min. bøjningsradius, fast monteret: 64 mm
- Min. bøjningsradius, bevægeligt: 85 mm
- Dynamisk belastningsevne (bøjninger): Bøjecyklusser maks. 1500000, bøjeradius: 10 x D, køreafstand: 2 m, kørehastighed: 2 m/s.
- Flammehæmmende: Din en 50265
- Oliebestandighed: Iht. VDE 0472 del 803
- Særlige egenskaber: Silikonefri
- Ledermodstand maks.: ≤ 53 Ω/km (signalledning);≤ 26 Ω/km (energiledning)
- Leder/leder prøvespænding: 2000 V (50 Hz, 5 min.)
- Produkttype
Sensor-/aktuatorboks
- Antal signalpladser
8
- Belægning
nemt
- Type
SACB-8/ 8-L- 5,0PUR SCO P NPN
- Stamledning
Ja
- Antal fordelere
8-dobbelt
- Statusvisning
med LED
- Tilslutning
M12 bøsning
- Bredde
54 mm
- L
149 mm
IP65
IP67
- Tilladt strømbelastning per stikplads
4 A
- Totalstrøm (enkel tilførsel)
12 A
- Maks. temperatur
80 °C
- Min. Temperatur
-25 °C
- Tilslutningstværsnit maks.
0.75 mm²
- Tilslutningstværsnit min.
0.34 mm²
- Forbindelsestype (fordelerbokse)
M12-tilslutning
- Chassismateriale
PBT
- Samlet poltal
4
- Produc.-delnr.
1405737
- Indhold
1 stk
- Kabellængde (detaljer)
5 m
- Poltal
4
- H
23 mm
- Strømbelastning (total)
12 A
- Tilladt strømbelastning per I/O signal
2 A
- D
149 mm
- Driftsspænding
24 V
- Beregnet spænding
24 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/aktuatorboks Fordeler med M12-stik 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3586155 Phoenix Contact SACB-8/ 8-L- 5,0PUR SCO P NPN 1405737 Sensor-/aktuatorboks Fordeler med M12-stik 1 stk
Beskrivelse
Fordelerboks, tilslutningstype: M12-bøsning plast, antal stikpladser: 8, polantal: 4, kodning: A, stikpladsbelægning: Enkel, statusvisning: Ja, NPN; stamledertilslutning: fast tilslutning 180°, PUR/PVC, ledningslængde: 5 m, afskærmning: nej
