Name: Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/aktuatorboks 1 stk Piece
Brand: Phoenix Contact
SKU: 3565840
Availability: SoldOut

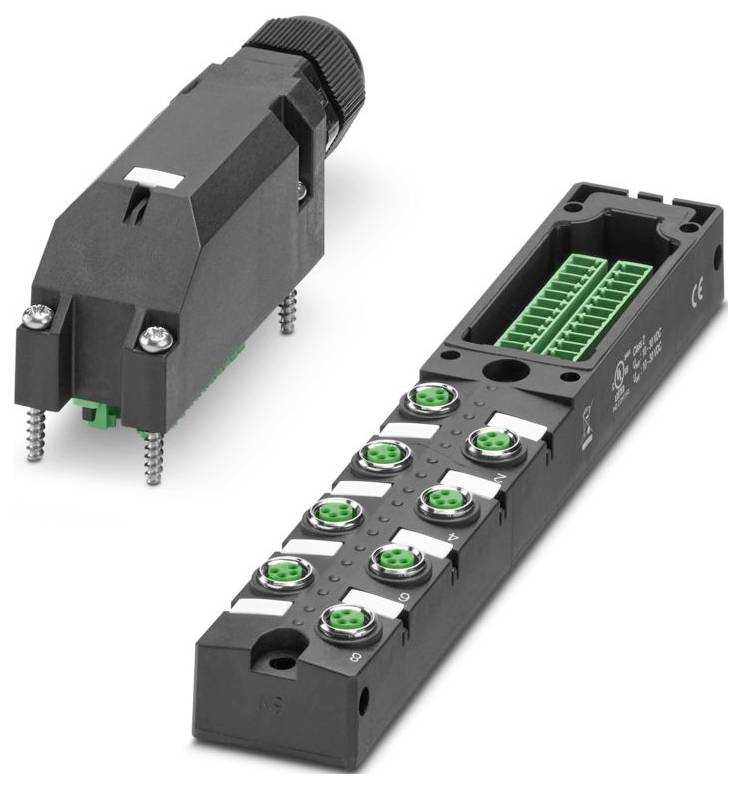

Phoenix Contact SACB- 8/4-L-C-M8 HD 1197617 Sensor-/aktuatorboks 1 stk Piece-0

Lignende billede

Emballage-type

Piece

Produkttype

Sensor-/aktuatorboks

Antal signalpladser

Antal fordelere

8-dobbelt

Belægning

dobbelt

Datablad (PDF)

Udgået

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Total (632,00 kr. / stk.r)

632,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Poltal 4
NOMINEL SPÆNDING UN 24 V DC
Tilslutningstype: Indsættelig skruetilslutning
Bredde: 30 mm
Højde: 49 mm
Materiale, kabinet: PBT
Omgivelsesbetingelser: Omgivelsesbetingelser
Kapslingsklasse:IP67
Omgivende temperatur (drift): -25 °C... 80 °C
Standarder/bestemmelser: IEC 61076-2-104
Materiale, tætning: FKM
Længde: 181 mm
Materiale kontaktoverflade: Ni/Au
Udvendig diameter på ledning 6 mm... 12 mm
Henvisning til dokumentation: For detaljer i det anvendte printkortstik, se tekniske data i artikel MC 1,5/10-STF-3,5 - 1847204
Henvisning til anvendelse: Ikke benyttede stikpladser skal lukkes før ibrugtagning. Passende lukkelementer finder du under "tilbehør".
Ledningstilslutning: Ledningstilslutning
Monteringsbemærkning: VÆR OPMÆRKSOM PÅ de tilladte bøjningsradier ved udlægning af ledninger, da beskyttelsesgraden trues af for store bøjekræfter. Fang mekaniske belastninger før stikket, for eksempel Med kabelbinder.
Normbetegnelse: M8-stik
Anvendelse: Standard
Kodning: A
Led: Ja
Materiale kontakt: CuZn
Antal stikpladser: 8
Driftsspænding maks. Umax: 30 V DC
Mærkestrøm i alt 8 A
Strømbelastning pr. sti maks.: 2 A.
Strømbelastningsevne pr. stikplads: 2 A.
Forbindelsestype sensor/aktuator: M8-bøsning
Tilslutningsbelægning: Tilslutningsbelægning
Stik/pol = ledningsfarve eller tilslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 ( A) = 3 / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 4 / 4 (A) = 5 / 5 / 5 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7 / 2;8 / 4 (A) = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 24 V) = UN;1-8 / 3 (0 V) = 0 V.
Statusvisning forefindes: Ja
Materiale gevindhylster: Cu-legering
Materiale pakning O-ring: FKM
Materiale kontaktholder PBT
Materiale kontakt stamkabelbeskyttelse: CU-legering
Materiale kontaktoverflade stamkabelsside: Fortinnet
Fleksibelt tilslutningstværsnit signalledning: 0,14 mm²... 1,5 mm²
Tilslutningstværsnit spændingsforsyning fleksibel: 0,14 mm²... 1,5 mm²
Fleksibelt tilslutningstværsnit AWG-signalledning: 26... 16
Tilslutningstværsnit AWG spændingsforsyning fleksibelt: 26... 16
Afisoleringslængde signalledning 7 mm
Afisoleringslængde på beklædningen: 70 mm (stamledning)
Antræksmoment-lågskrue: 1 Nm
Tilspændingsmoment for montering på kabinet: 0,8 Nm
Materiale støbemasse: PUR
Materiale kontaktholder stamkabelsside: PA
Lokal diagnose: Forsyningsspænding LED grøn;statusvisning i/O LED gul
Overvåget funktion: Forsyningsspænding
Optisk visning: Grøn LED
Nøglestørrelse omløbermøtrik: 24 mm
Nøglestørrelse kontramøtrik: 24 mm

Emballage-type: Piece

Produkttype: Sensor-/aktuatorboks

Antal signalpladser: 8

Belægning: dobbelt

Type: SACB- 8/4-L-C-M8 HD

Stamledning: Ja

Antal fordelere: 8-dobbelt

Statusvisning: med LED

Signaltype: PNP

Tilslutning: Indsættelig skruetilslutning

Bredde: 30 mm

L: 181 mm

: IP67

Tilladt strømbelastning per stikplads: 2 A

Totalstrøm (enkel tilførsel): 8 A

Maks. temperatur: 80 °C

Min. Temperatur: -25 °C

Tilslutningstværsnit maks.: 1.5 mm²

Tilslutningstværsnit min.: 0.14 mm²

Forbindelsestype (fordelerbokse): M8-bøsning

Chassismateriale: PBT

Samlet poltal: 4

Produc.-delnr.: 1197617

Indhold: 1 stk

Poltal: 4

H: 49 mm

Strømbelastning (total): 8 A

Driftsspænding: 24 V

UKCA: Ja
