Name: Phoenix Contact PLC-RPT- 24UC/21HC Relækomponent Nominel spænding: 24 V DC/AC Brydestrøm (max.): 10 A 1 x skiftekontakt
Brand: Phoenix Contact
SKU: 2141020
Availability: InStock

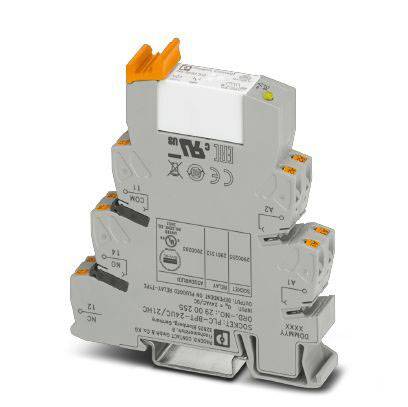

Elektrisk relæmodul i grå med orange vippearme, der viser fabrikantoplysninger og tilslutningspunkter på forsiden.

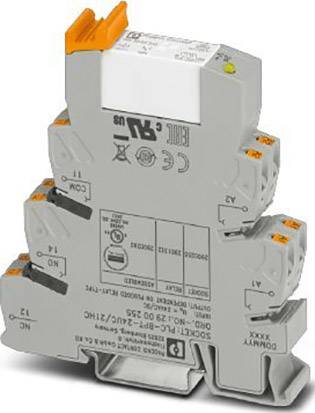

En grå elektroteknisk koblingsboks med flere tilslutningsklemmer og en orange løftestang, til brug i elektriske kredsløb.

Relæ-kredsløbsdiagram med tilslutninger A1, A2 og kontakter til 11, 14, 12. Diode placeret mellem A1 og A2. Grafisk fremstilling af kredsløbet.

Relædiagram med spoleklemmer A1 og A2, diode og kontakter 11, 12, 14.

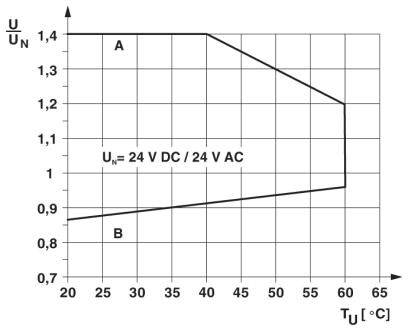

Diagrammet viser spændingsforholdet U/UN i forhold til temperaturen TU i grader Celsius. Forløb fra 25°C ved 0,9 til 65°C ved 1,2. UN = 24 V DC / 24 V AC.

Diagrammet viser koblingsspænding (0-300 V) og koblingstrøm (0-6 A) for forskellige belastninger: AC ohmsk (1), DC ohmsk (2), DC L/R=40 ms (3).

1/6

Emballage-type

Piece

Produkttype

Relækomponent

Kontakttype

1 x skiftekontakt

Nominel spænding

24 V DC/AC

Koblingsspænding (max.)

250 V DC/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Hurtig levering tirs. 10. nov.

3 stk.

Antal

stk.

Total (209,00 kr. / stk.r)

209,00 kr.

inkl. moms

Kun 3 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Tabseffekt ved nominel betingelse: 0,42 W.
Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
Koblingsspænding min.: 12 V DC (ved 10 mA)
Koblingsstrøm minimum: 10 mA (ved 12 V)
Maks. indkoblingsstrøm 30 A (300 ms)
Frakoblingsydelse (ohmsk belastning) maks.:
240 W (VED 24 V DC)
58 W (VED 48 V DC)
48 W (VED 60 V DC)
50 W (VED 110 V DC)
80 W (VED 220 V DC)
2500 VA (VED 250 V AC)
Koblingsevne:
2 A (VED 24 V, DC13)
0,2 A (VED 110 V, DC13)
0,2 A (VED 250 V, DC13)
6 A (VED 24 V, AC15)
6 A (VED 120 V, AC15)
6 A (VED 250 V, AC15)
Monteringsposition: vilkårlig
Monteringsbemærkning: Kan rækkemonteres uden afstand
Afisoleringslængde: 8 mm
Ledertværsnit fast: 0,14 mm²... 2,5 mm²
Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
Ledertværsnit AWG: 26... 14
MålStødspænding 6 kV
Isolering: Sikker adskillelse, forstærket isolering
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relækomponent

Type: PLC-RPT- 24UC/21HC

Tilslutning: Push-In-klemme

Styrespænding (min.): 12 V/DC

Styrespænding (max.): 230 V/AC

Reaktionstid: 8 ms

Faldtid: 10 ms

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: AgNi

Nominel spænding: 24 V DC/AC

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 10 A

Maks. afbryderstyrke: 2500 VA

Mekanisk levetid: 3x 10⁷ koblingscyklusser

Spoleeffekt: 0.42 W

Specifikationer: med LED
med broensretter

: Relæbeskyttelsestype RT II

Maks. temperatur: +60 °C

Min. Temperatur: -40 °C

L: 94 mm

Bredde: 14 mm

H: 80 mm

Dim.: (L x B x H) 94 x 14 x 80 mm

Indhold: 1 stk

D: 94 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relækomponent Nominel spænding: 24 V DC/AC Brydestrøm (max.): 10 A 1 x skiftekontakt

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2141020 Phoenix Contact PLC-RPT- 24UC/21HC Relækomponent Nominel spænding: 24 V DC/AC Brydestrøm (max.): 10 A 1 x skiftekontakt

Beskrivelse

Effektiv tilslutning til systemkabelføring ved hjælp af V8-adapter. Alle gængse indgangsspændinger fra 12 V DC til 230 V AC. Lang elektrisk levetid takket være 16 A-relæ.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
