Name: Phoenix Contact PLC-RPT- 24DC/21-21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter 10 s
Brand: Phoenix Contact
SKU: 2141004
Availability: BackOrder

En grå, rektangulær elektrisk komponent med flere klemmer og mærkninger. Særligt iøjnefaldende er en rød løftearm og orange klemmer.

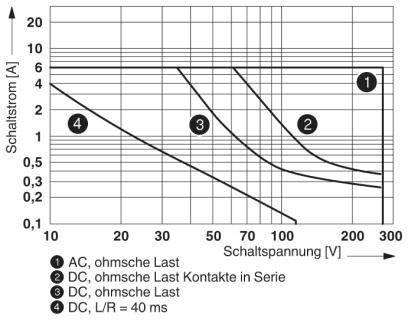

Diagram viser et switcheevne-diagram for forskellige strømtyper: 1) AC, 2) DC, 3) DC i serie, 4) DC med L/R=40ms. Akser: Switchespænding [V], Switchestrøm [A].

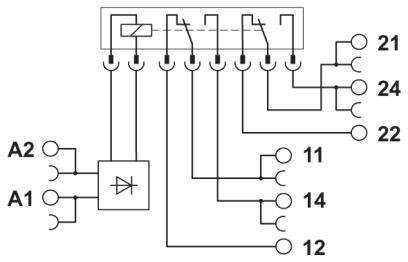

Koblingsskema: Forbindelse fra A1, A2 til kontakter 11, 12, 14 og 21, 22, 24 med integreret ensretter og spolestyring.

'Diagram viser U/UN mod TU[°C]. Vertikal akse: U/UN fra 0,8 til 1,4. Horisontal akse: TU fra 20 til 65°C. Ret linje fra 1,4 ved 25°C til 1,0 ved 60°C, derefter vandret til 65°C.'

1/4

Lignende billede

Produkttype

Relækomponent

Kontakttype

2 x omskifter

Nominel spænding

24 V/DC

Koblingsspænding (max.)

250 V DC/AC

Brydestrøm (max.)

6 A

Datablad (PDF)

Levering man. 26. okt.

4 Sæt

Vis alternativer

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 10 stk)

Sæt

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

Kun 4 Sæt tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Tabseffekt ved nominel betingelse: 0,43 W.
Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
Koblingsspænding min.: 5 V AC/DC (ved 10 mA)
Koblingsstrøm minimum: 10 mA (ved 5 V)
Maks. indkoblingsstrøm 15 A (300 ms)
Frakoblingsydelse (ohmsk belastning) maks.:
140 W (VED 24 V DC)
85 W (VED 48 V DC)
60 W (VED 60 V DC)
44 W (VED 110 V DC)
60 W (VED 220 V DC)
1500 VA (VED 250 V AC)
Koblingsevne:
2 A (VED 24 V, DC13)
0,2 A (VED 250 V, DC13)
3 A (VED 24 V, AC15)
3 A (VED 120 V, AC15)
3 A (VED 250 V, AC15)
Monteringsposition: vilkårlig
Monteringsbemærkning: Kan rækkemonteres uden afstand
Afisoleringslængde: 8 mm
Ledertværsnit fast: 0,14 mm²... 2,5 mm²
Ledertværsnit fleksibel: 0,14 mm²... 2,5 mm²
Ledertværsnit AWG: 26... 14
Mærkeisolationsspænding: 250 V AC
MålStødspænding 6 kV
Isolering: Sikker adskillelse, forstærket isolering
Overspændingskategori: III

Produkttype: Relækomponent

Type: PLC-RPT- 24DC/21-21/EX

Tilslutning: Push-In-klemme

Reaktionstid: 8 ms

Faldtid: 10 ms

Kontakttype: 2 x omskifter

Kontaktmateriale: AgNi

Nominel spænding: 24 V/DC

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 6 A

Maks. afbryderstyrke: 1500 VA

Mekanisk levetid: 3x 10⁷ koblingscyklusser

Spoleeffekt: 0.43 W

Specifikationer: med LED
Med friløbsdiode
med diode til beskyttelse mod omvendt polaritet

: RT III

Maks. temperatur: +60 °C

Min. Temperatur: -20 °C

L: 94 mm

Bredde: 14 mm

H: 80 mm

Dim.: (L x B x H) 94 x 14 x 80 mm

Indhold: 10 stk

D: 94 mm

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Koblingsspænding (max.)

Brydestrøm (max.)

Nominel spænding

Kontakttype

Phoenix Contact PLC-RPT- 24DC/21-21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter 10 stk

Artikel nr.:2141004

Levering man. 26. okt.

4 SætConrad Electronic

denne artikel

250 V DC/AC

6 A

24 V/DC

2 x omskifter

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.432,00 kr.^*

Phoenix Contact PLC-RPT- 24UC/21HC Relækomponent Nominel spænding: 24 V DC/AC Brydestrøm (max.): 10 A 1 x skiftekontakt Piece 1 stk

Artikel nr.:2141020

Hurtig levering man. 19. okt.

3 stk.Conrad Electronic

250 V DC/AC

10 A

24 V DC/AC

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

167,20 kr.^*

Phoenix Contact PLC-RPT- 48DC/21AU Relækomponent Nominel spænding: 48 V/DC Brydestrøm (max.): 50 mA 1 x skiftekontakt Piece 1 stk

Artikel nr.:2141021

Levering man. 26. okt.

152 stk.Conrad Electronic

30 V/AC

50 mA

48 V/DC

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

159,20 kr.^*

Phoenix Contact PLC-RPT-120UC/21-21/EX Relækomponent Nominel spænding: 120 V/AC Brydestrøm (max.): 6 A 2 x omskifter 10 stk

Artikel nr.:2141037

Levering man. 26. okt.

7 SætConrad Electronic

250 V DC/AC

6 A

120 V/AC

2 x omskifter

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.592,00 kr.^*

Phoenix Contact PLC-RSC- 24DC/21-21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter Piece 10 stk

Artikel nr.:2141049

Levering ons. 28. okt.

Conrad Electronic

250 V DC/AC

6 A

24 V/DC

2 x omskifter

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.432,00 kr.^*

Phoenix Contact PLC-RSC-120UC/21-21/EX Relækomponent Nominel spænding: 120 V/AC Brydestrøm (max.): 6 A 2 x omskifter Piece 10 stk

Artikel nr.:2140991

Hurtig levering man. 19. okt.

8 SætConrad Electronic

250 V DC/AC

6 A

120 V/AC

2 x omskifter

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.432,00 kr.^*

Phoenix Contact PLC-RSC-12DC/21/EX Relækomponent Nominel spænding: 12 V/DC Brydestrøm (max.): 6 A 1 x skiftekontakt Piece 10 stk

Artikel nr.:2140977

Levering man. 26. okt.

178 SætConrad Electronic

250 V DC/AC

6 A

12 V/DC

1 x skiftekontakt

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.112,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter 10 s

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2141004 Phoenix Contact PLC-RPT- 24DC/21-21/EX Relækomponent Nominel spænding: 24 V/DC Brydestrøm (max.): 6 A 2 x omskifter 10 s

Beskrivelse

PLC-INTERFACE bestående af bærbar skinnemonterbar grundklemme i 14 mm med push-in-tilslutning og aftageligt relæ med effektkontakt, 2-omskifter, indgangsspænding 24 V DC. Godkendt i henhold til ATEX/IECEx (zone 2) og ex-zone Class i, div. 2.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
