Name: Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Indhold: 1 stk
Brand: Phoenix Contact
SKU: 2136606
Availability: BackOrder

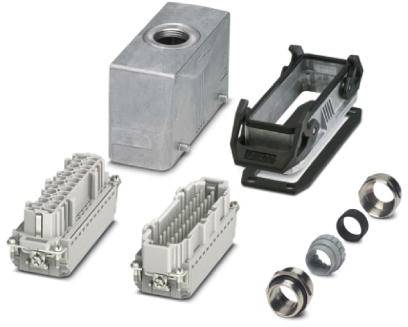

Industri-stikforbinder-sæt: rektangulær kabinet, to indsatser med flere kontakter og skruefastgørelser.

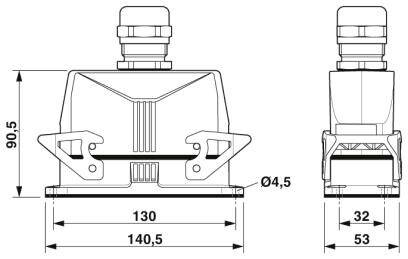

Teknisk tegning af et stikforbindelsesbeslag, viser for- og sidevisning med nøjagtige mål i millimeter.

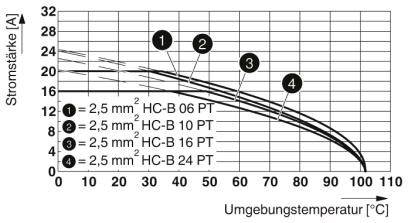

Diagram viser strømstyrke [A] mod omgivelsestemperatur [°C] for kabeltyper: 2,5 mm² HC-B 06 PT, HC-B 10 PT, HC-B 16 PT, HC-B 24 PT.

Stikfordeling: Venstre side oppefra og ned 13 til 24, højre side oppefra og ned 1 til 12, med jord øverst.

Teknisk tegning af et rektangulært hul med dimensioner: 130 mm bredde, 35 mm højde. Borede huller i hjørnerne, diameter 4,5 mm.

Et nummereret betjeningspanel fra 1 til 24, med cirkulære kontakter ved siden af hver nummer.

1/6

Lignende billede

Produkttype

Stik-sæt

Tilslutning

Push-In-klemme

Chassismateriale

Trykstøbt aluminium

Beskyttelsestype

IP66

IP67

Ledningstværsnit (min.)

0.14 mm²

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 30. nov.

Antal

stk.

Total (950,00 kr. / stk.r)

950,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Konstruktion B24
Mærkestrøm: 16 A
MålStødspænding 6 kV
Tilslutningstværsnit AWG: 26... 14
Udvendig diameter på ledning 15 mm... 21 mm
Monteringsudsnit længde: 113 mm
Bredt monteringsudsnit: 35 mm
Materiale kontaktholder: Pc
Materiale låsebøjle: PA
Brændbarhedsklasse iht. UL 94 V0
Integreret beskyttelsesdæksel: nej

Produkttype: Stik-sæt

Tilslutning: Push-In-klemme

Chassismateriale: Trykstøbt aluminium

: IP66
IP67

Ledningstværsnit (min.): 0.14 mm²

Tværsnit (maks.): 2.5 mm²

Poltal: 24

Min. Temperatur: -40 °C

Maks. temperatur: +100 °C

Forspringskontakt (PE): Ja

Indhold: 1 stk

Samlet poltal: 24 + PE

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Indhold: 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136606 Phoenix Contact HC-STA-B24PT-BWD-LT-M32-ELCAL Indhold: 1 stk

Beskrivelse

Stikforbindelsessæt, poltal: 24, materiale: Trykstøbt aluminium, tåler havvand, tilslutningstype: Push-in-tilslutning, tilslutningstværsnit: AWG 26- 14

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
