Name: HARTING 09142203013 Stiftindsats 20 Crimp 1 stk
Brand: HARTING
SKU: 3007503
Availability: BackOrder

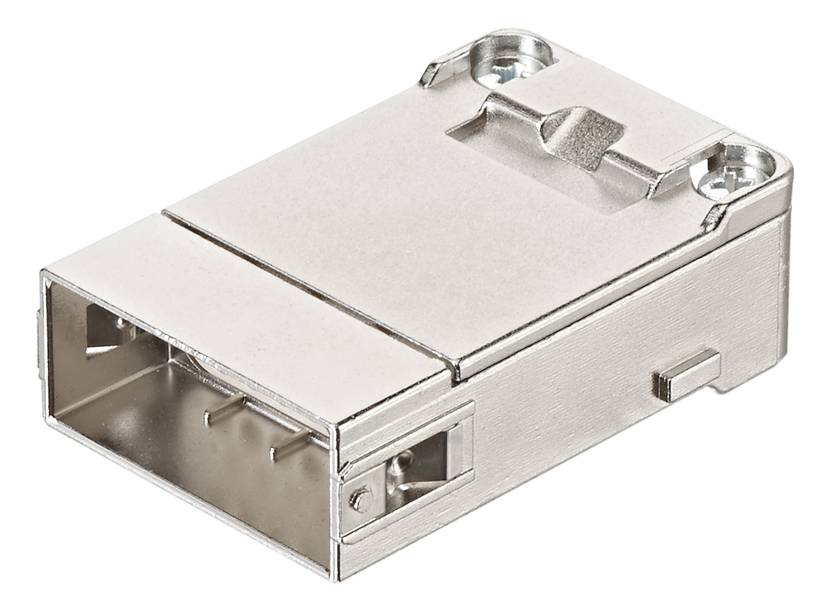

En metalkontakt med rektangulær form og åbne ben, egnet til elektriske forbindelser, liggende på en hvid overflade.

Produkttype

Stiftindsats

Tilslutning

Crimp

Samlet poltal

Ledningstværsnit (min.)

0.09 mm²

Tværsnit (maks.)

0.52 mm²

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 26. jan. 2027

Antal

stk.

Total (459,00 kr. / stk.r)

459,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Industristikforbindelse Han®

Producent-typebetegnelse: 09 14 220 3013

Tekniske specifikationer

Tilslutningstype: Crimp-tilslutning
Antal kontakter: 20
Mærkestrøm: Ca. 4 A.
Grænsetemperatur: -40 ... +85 °C
Materiale anvendelse: Liquid-crystal polymer (LCP)
Materialbrændbarhedsklasse iht. UL 94: V-0
Standarder: IEC 60664-1;IEC 61984
Nettovægt: 35,12 g
Mærkespænding: 32 V
Målestødspænding 0,8 kV
Tilsmudsningsgrad: 3
Bemærkninger: Krympekontakter bestilles separat.
Køn: Stift
Ledertværsnit: 0,09 0,52 mm²
Beskrivelse: han® Shielded-modul anvendelse
Yderligere kontakter: + afskærmning
Materiale afskærmning: Trykstøbt zink, forniklet
Godkendelser: DNV GL
Mærkespænding iht. UL: 30 V.
Gennemgangsmodstand, afskærmning: ≤ 100 mΩ
Stikcyklusser med andre HMC-komponenter: ≥ 10.000
Mærkespænding i henhold til CSA: 30 V.

Produkttype: Stiftindsats

Særlige kendetegn:: inkl. Afskærmning

Tilslutning: Crimp

Poltal: 20

Samlet poltal: 20

Ledningstværsnit (min.): 0.09 mm²

Tværsnit (maks.): 0.52 mm²

Stikcyklusser: ≥ 10.000

Indhold: 1 stk

Maks. temperatur: +85 °C

Min. Temperatur: -40 °C

: 32 V

: FALSE

: 20

: Pin

: -40-85 °C

: V0

: 0.8 kV

: Crimp connection

: Other

: 3

: TRUE

: 0.09-0.52 mm²

: 0.09-0.52 mm²

: Other

: Thermoplastic

: 4 A

: Thermoplastic

: 20

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Samlet poltal

Tilslutning

Produkttype

Producentfarve

Emballage-type

Tværsnit (maks.)

Ledningstværsnit (min.)

HARTING 09140013032 Stiftindsats 1 Crimp, Aksialskruetilslutning 1 stk Piece

Artikel nr.:3007764

Levering tirs. 10. nov.

7 stk.Conrad Electronic

Crimp

Stiftindsats

Gul

Piece

35 mm²

10 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

129,00 kr.^*

HARTING 09140013132 Stiftindsats 1 Crimp, Aksialskruetilslutning 1 stk

Artikel nr.:3007763

Levering tirs. 10. nov.

6 stk.Conrad Electronic

Crimp

Stiftindsats

Gul

35 mm²

10 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

79,00 kr.^*

HARTING 09140083012 Stikforbindelse 8 Crimp 1 stk

Artikel nr.:3007504

Levering fre. 29. jan. 2027

Conrad Electronic

Crimp

Stikforbindelse

Stengrå (RAL 7032)

0.52 mm²

0.09 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

429,00 kr.^*

HARTING 09140083021 Stikforbindelse 8 Crimp 1 stk

Artikel nr.:3007513

Levering tirs. 26. jan. 2027

Conrad Electronic

Crimp

Stikforbindelse

Stengrå (RAL 7032)

2.5 mm²

0.14 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

479,00 kr.^*

HARTING 09140083022 Stiftindsats 8 Crimp 1 stk Piece

Artikel nr.:3007514

Levering tirs. 26. jan. 2027

Conrad Electronic

Crimp

Stiftindsats

Stengrå (RAL 7032)

Piece

2.5 mm²

0.14 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

499,00 kr.^*

HARTING 09140083031 Stiftindsats 8 Crimp 1 stk Piece

Artikel nr.:3007512

Levering man. 15. mar. 2027

Conrad Electronic

Crimp

Stiftindsats

Stengrå (RAL 7032)

Piece

0.52 mm²

0.09 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

HARTING 09140083032 Stiftindsats 8 Crimp 1 stk Piece

Artikel nr.:3007505

Levering tirs. 2. feb. 2027

Conrad Electronic

Crimp

Stiftindsats

Stengrå (RAL 7032)

Piece

0.52 mm²

0.09 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

349,00 kr.^*

HARTING 09140083034 Stiftindsats 8 Crimp 1 stk

Artikel nr.:3007506

Levering tirs. 6. apr. 2027

Conrad Electronic

Crimp

Stiftindsats

Stengrå (RAL 7032)

0.52 mm²

0.09 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

650,00 kr.^*

HARTING 09140083035 Stiftindsats 8 Crimp 1 stk

Artikel nr.:3007507

Ukendt leveringstid

Conrad Electronic

Crimp

Stiftindsats

Stengrå (RAL 7032)

0.52 mm²

0.09 mm²

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

650,00 kr.^*

HARTING 09140083041 Stiftindsats 8 Lyntilslutning 1 stk

Artikel nr.:3011273

Levering man. 1. feb. 2027

Conrad Electronic

Lyntilslutning

Stiftindsats

Stengrå (RAL 7032)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

439,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3007503 HARTING 09142203013 Stiftindsats 20 Crimp 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3007503 HARTING 09142203013 Stiftindsats 20 Crimp 1 stk

Beskrivelse

Crimp-tilslutning, stift, kontakter: 20 + afskærmning, ledertværsnit: 0,09...0,52 mm², mærkestrøm: 4 A, Liquid crystal polymer (LCP)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
