Exsys EXSYS EX-45368 PCI Express 8x seriell in PCI-Express-kort
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
USB-, FireWire-controller kort
- Indbygget
- Hostinterface: PCIe
- Udgangsinterface: Serielt
- Formål: PC
Tekniske specifikationer
- Produkttype
PCI-Express-kort
- Tilslutning A
PCI-Express
- D
64.2 mm
- Bredde
115.3 mm
- Vægt
1.1 kg
- UKCA
Ikke relevant
- Driftstemperatur (T-T)
0 - 55 °C
- Intern
Ja
- Brugervejledning
Ja
- Drivere inkluderet
Ja
- Relativ luftfugtighed ved drift (H-H)
5 - 95 %
- Opbevaringstemperatur (T-T)
-40 - 75 °C
- Plug and play
Ja
Dokumenter og downloads
Datablad
Datablad 3796857 Exsys EXSYS EX-45368 PCI Express 8x seriell in PCI-Express-kort
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3796857 Exsys EXSYS EX-45368 PCI Express 8x seriell in PCI-Express-kort
Beskrivelse

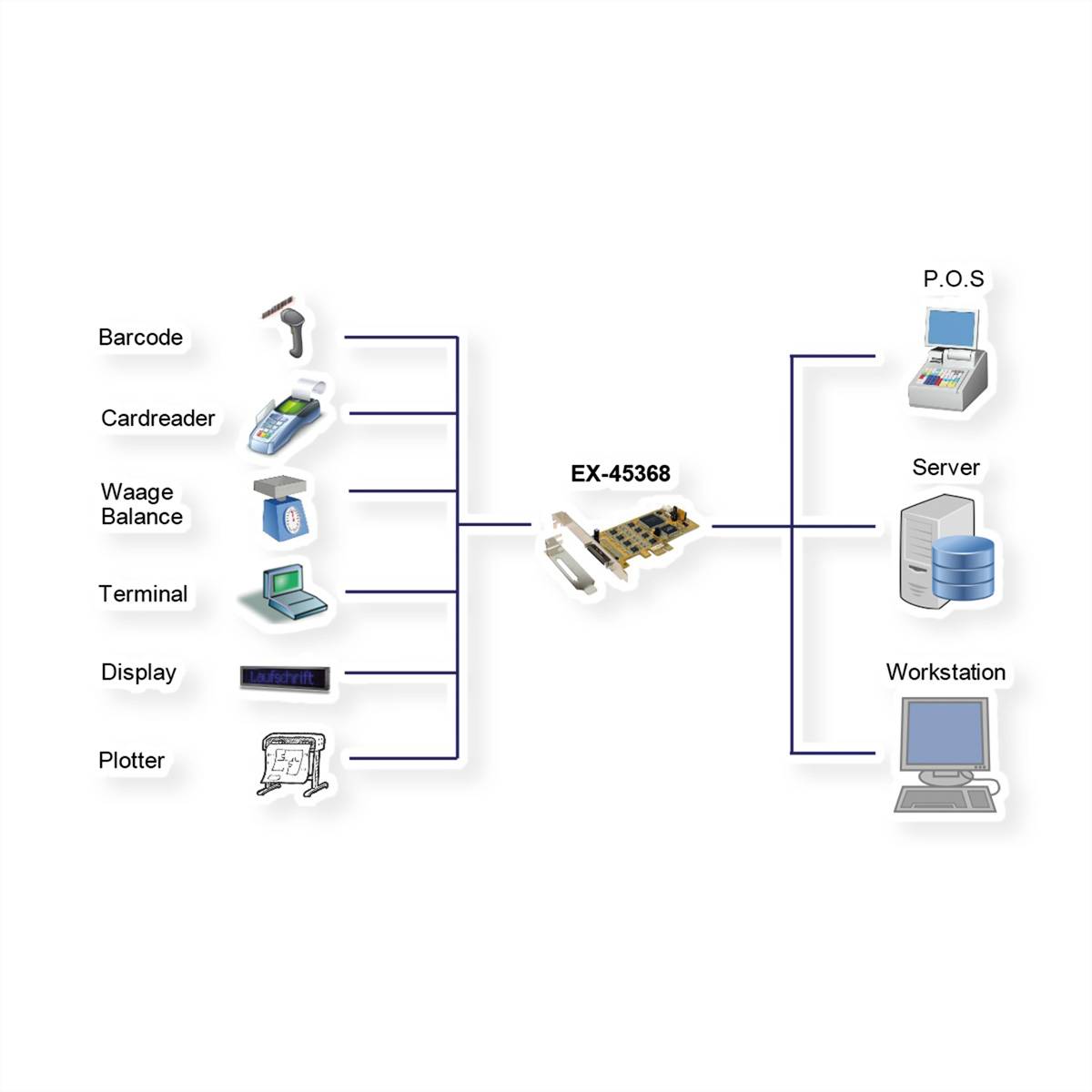

Ex-45368 PCIe i/O-kortet stiller otte serielle RS-232 , 422 og 485 High Performance UART 16C1050 udgange til rådighed. Hver port kan indstilles uafhængigt af interface type. Den er udviklet med henblik på at udvide yderligere otte serielle Combo porte til pc, lille arbejdsstation eller server via PCIe Bus. Kortet er fuldt PCIe Plug-and-Play-kompatibelt og har ingen problemer med IRQ og i/O adresser konflikter. Den understøtter ATATM Auto RS-485-transmitteren. Derudover kan +5V eller +12V konfigureres på pin 9 på det serielle RS-232 stik til et POS system (Power Power over System). Desuden medfølger en Low Profile bøjle til det smalle pc-kabinet.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Interface: 8 x RS-232 V.24, RS-422/485 - uafhængigt modus-udvalg
- FIFO buffer: 16C1050 med 256 byte
- ±15kV IEC1000-4-2 ESD beskyttelse til RS232 i/O'er
- I/O adresser og Interrupt: Udstedes af BIOS-systemet, IRQ Sharing
- Data bits: 5, 6, 7, 8 / Stop bits: 1, 1.5, 2 / parity: None, even, odd, space, mark
- Understøtter ATTA TM auto-transmitter
- Understøtter PCIe Slot version 1.0 til 3.0
- Terminering RS-422/485 120 ohm kan til- og frakobles
- Signaler RS-232: TxD, RxD, RTS, CTS, DTR DSR, DCD, GND
- Signaler RS-422/485:
- RS-422-4-leder (TXD+/-, RXD+/-) (fuld duplex)
- RS-485-4-leder (TXD+/-, RXD+/-) (fuld duplex)
- RS-485 - 2 tråd (data+/-, data+/-) (halfduplex)
- Chip-sæt: SystemBase SB16C1058PCI
Inkluderet i leveringen

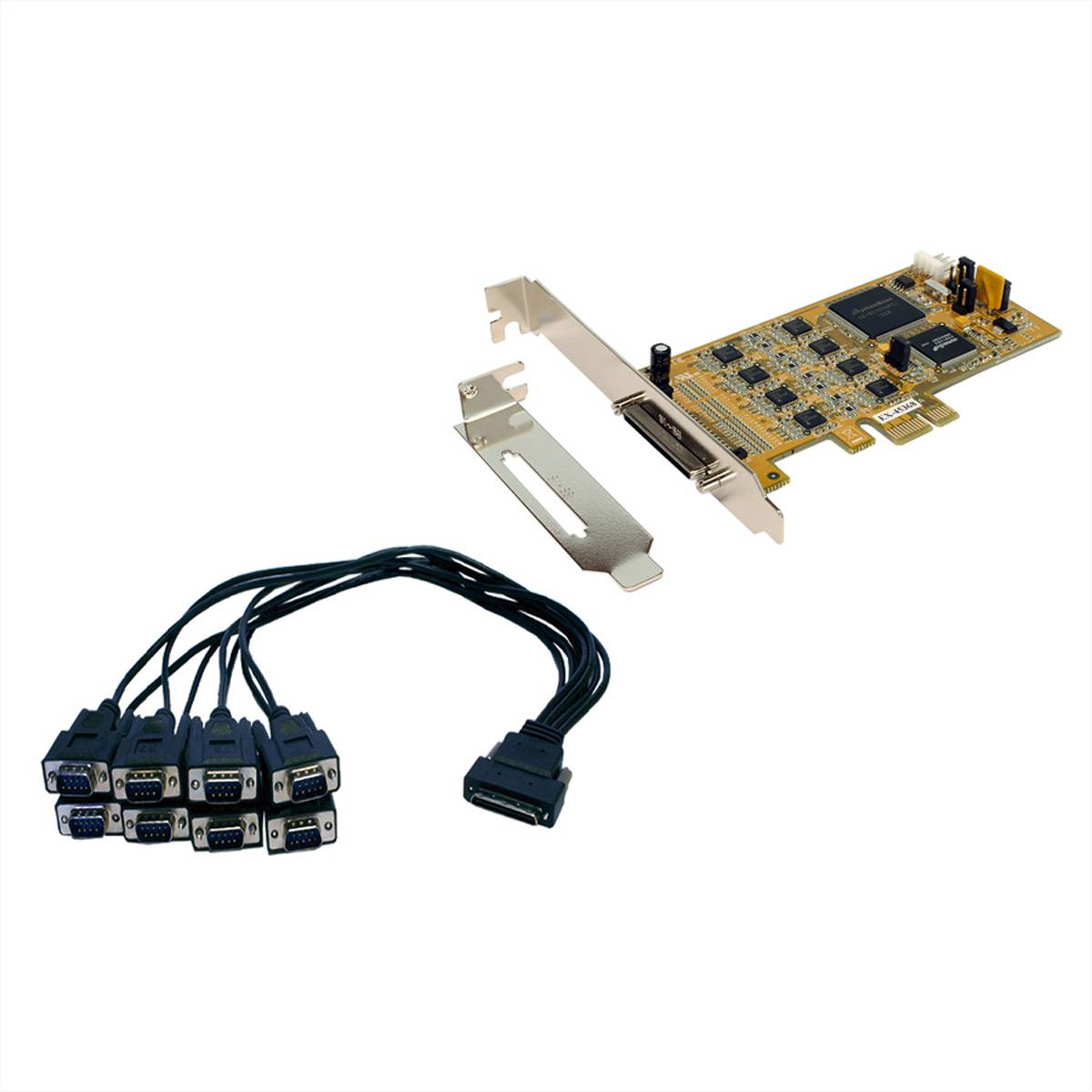

- EX-45368, Octopus-kabel, Low Profile-bøjle, driver-CD, manual
