Name: BERNSTEIN Tools for Electronics ESD Skruestik 9-240-ESD Spann-Weite (max.): 270 mm
Brand: BERNSTEIN Tools for Electronics
SKU: 3251121
Availability: BackOrder

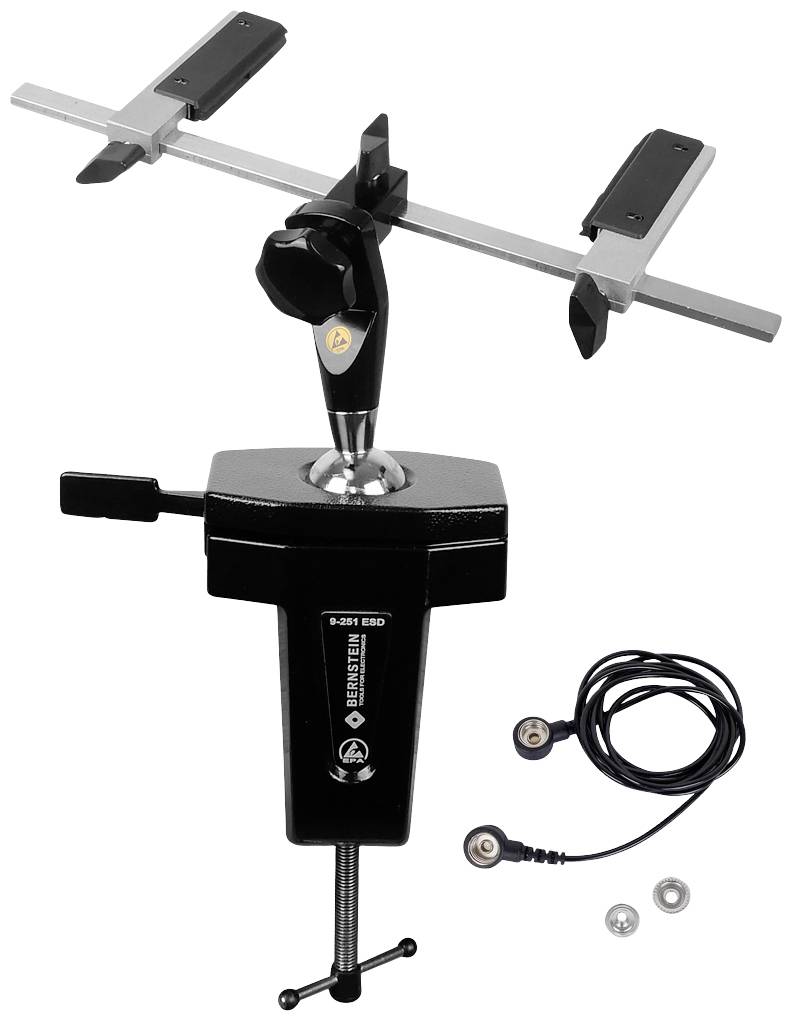

En sort bordskruestik med justerbar arm og gribetænger. Ved siden af ligger et kabel med to stik og to skiver.

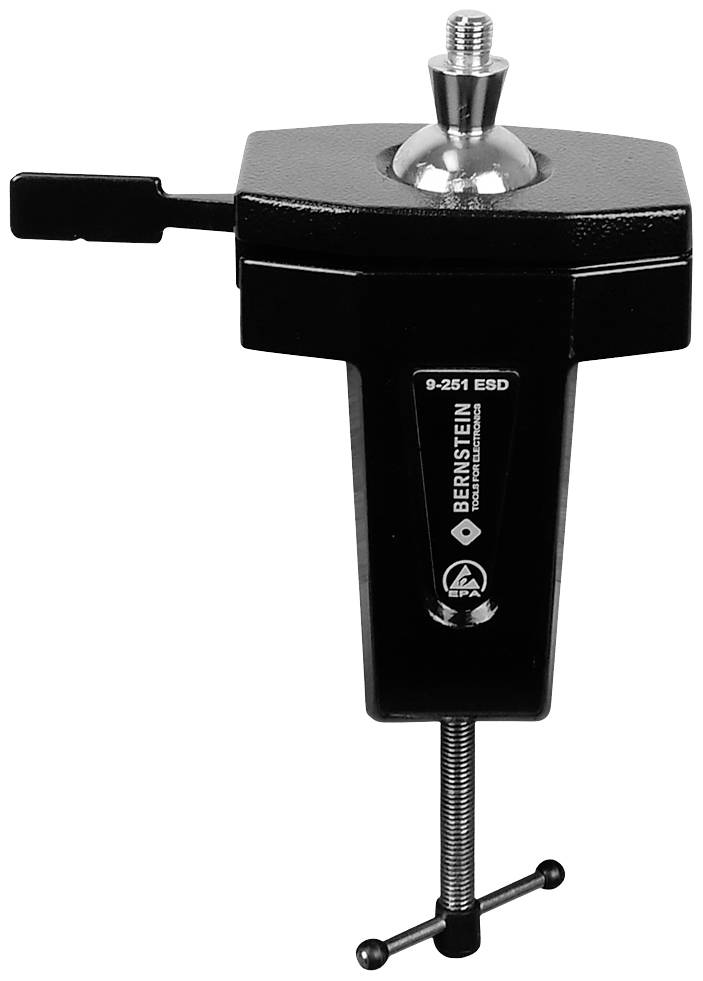

En sort bordklemme med sølvfarvet kugleled og fastspændingsskrue, egnet til ESD-beskyttede områder, mærke Bernstein.

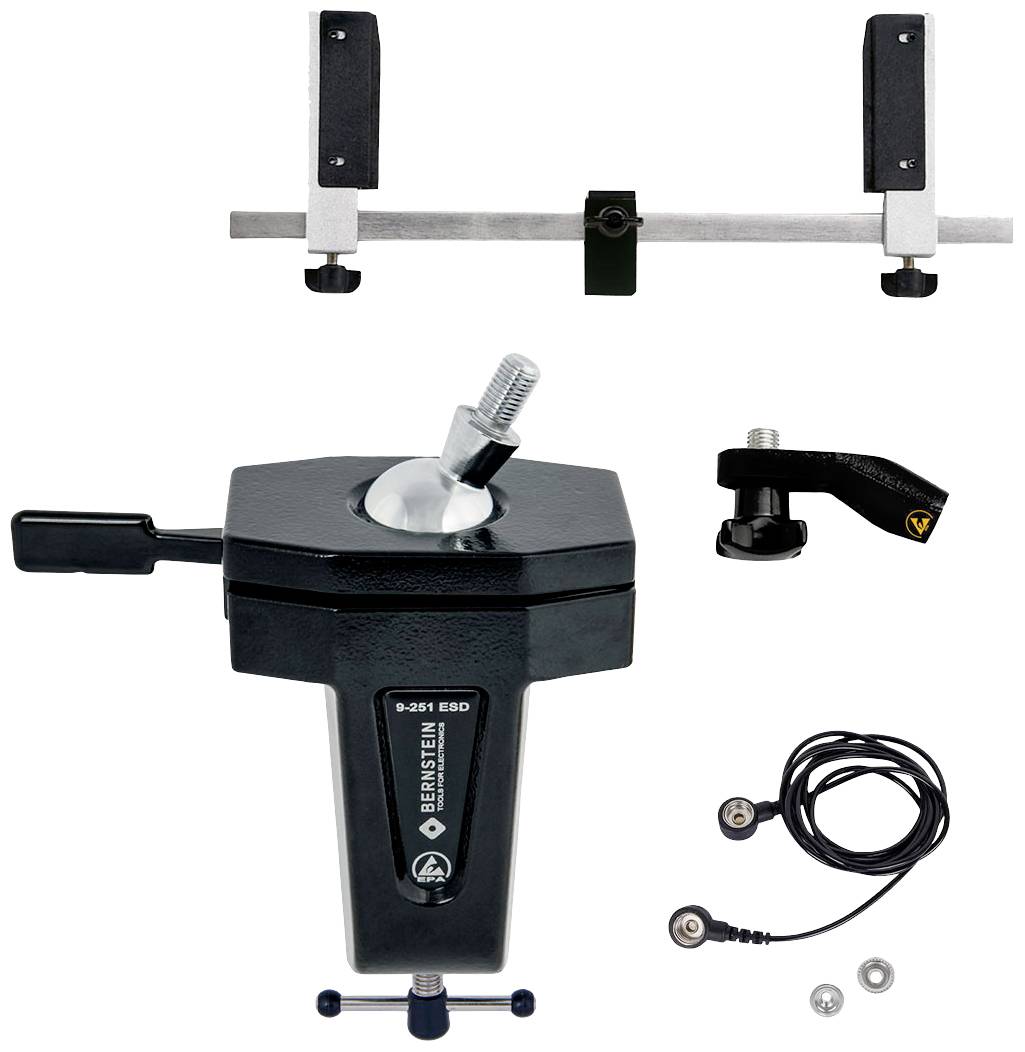

'En metalstativ med en stor klemme, justerbar arm og et enkelt forbindelsessystem til sikker fastgørelse af enheder.'

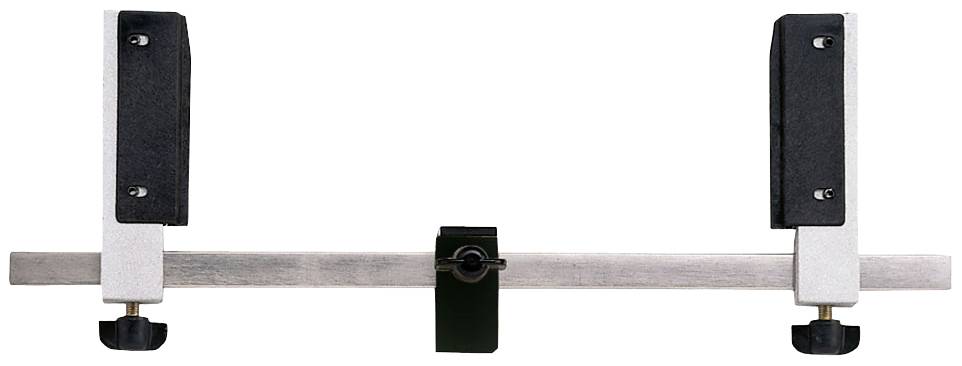

Et sølvfarvet metallineal med sorte plastikender, som sandsynligvis bruges som måleværktøj eller til stabilisering.

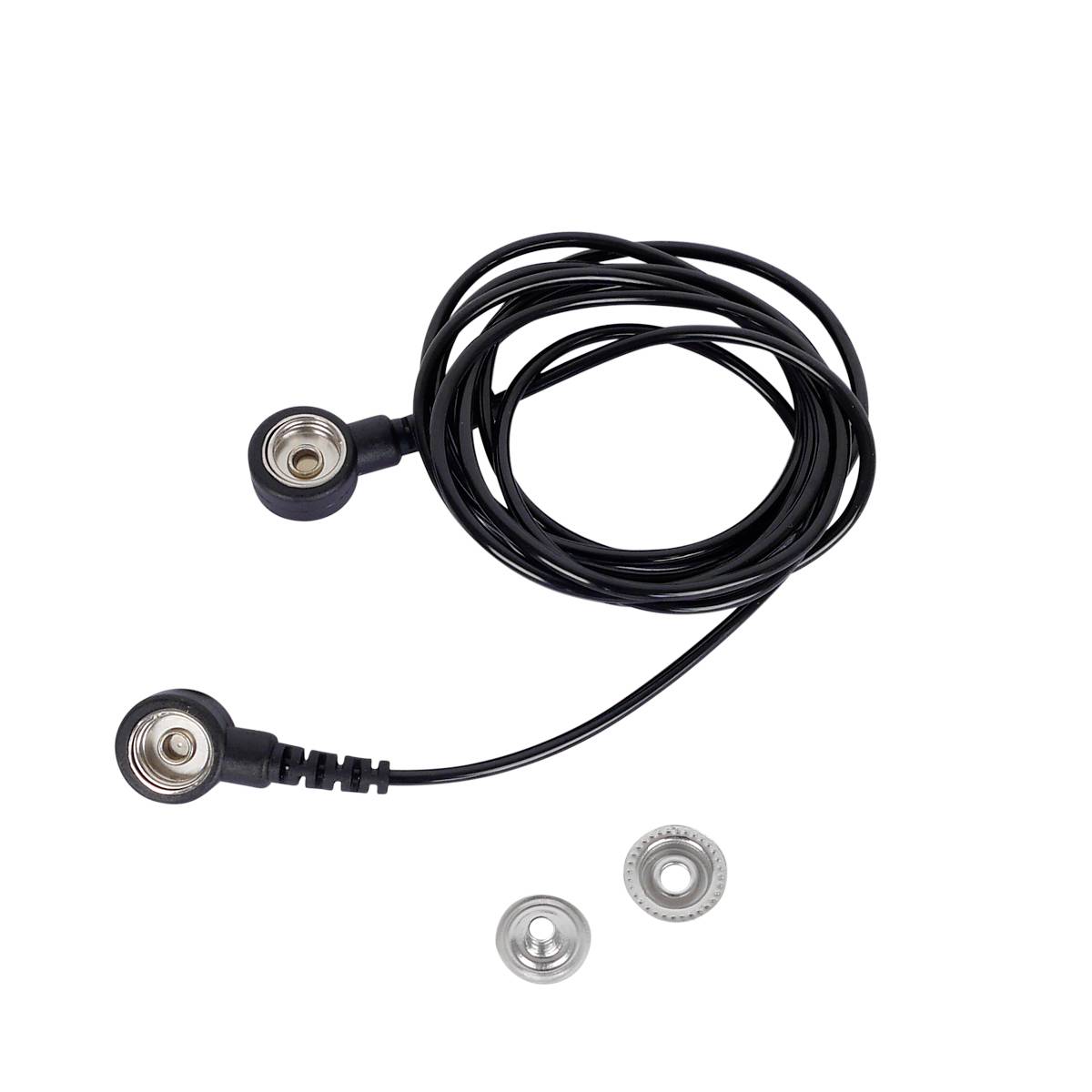

Et sort kabel med to stikforbindelser og to matchende metaladaptere på hvid baggrund.

Et sort grafiktablet med en pen ligger på et bord. Et sort kabel er viklet rundt en peneholder.

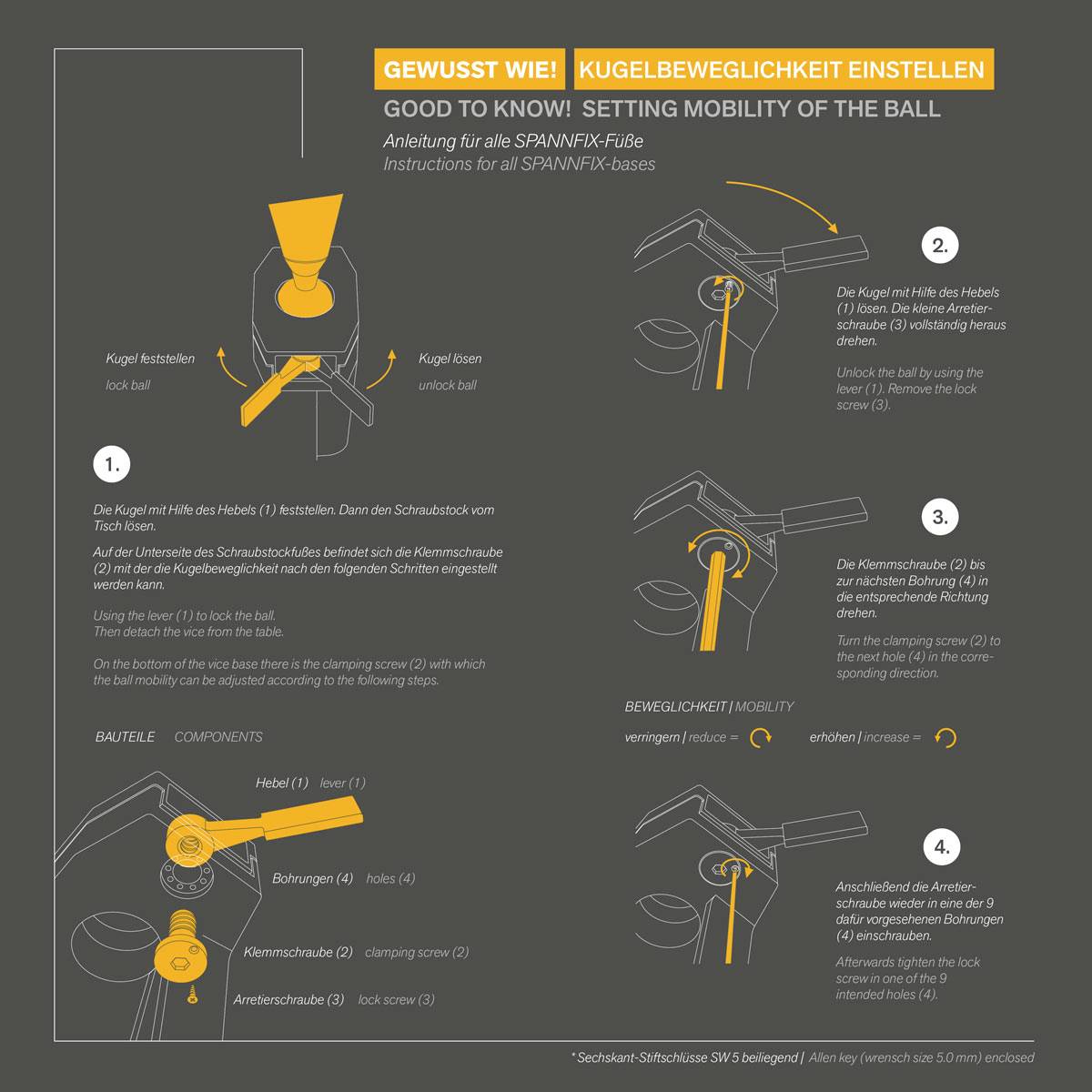

'Know-how' vejledning til justering af kuglelejefleksibilitet. Trinvis diagram med komponenter, bevægelsesjusteringsindstillinger og skruedetaljer.

1/8

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 13. nov.

1 stk.

Antal

stk.

Total (2.090,00 kr. / stk.r)

2.090,00 kr.

inkl. moms

Gratis fragt

Kun 1 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Skruestikker

Præcisionkugleled kan drejes 360°, kan fikseres trinløst, den mulige hurtigspænding, kvalitetsprodukt Made in Germany
Stabil monteringsramme med indstillelige og drejelige holdere
Med fjedring til følsomme printplader, vinkeladapter til større hældning
Printkortholdere kan justeres fra 25 mm til 270 mm
Til fastklemning, til arbejdsbænke med maks. Bordpladetykkelse på 80 mm
Hældningsvinkel +/- 45°
Inkl. Dual mode: ESD jordingsledning 1 MOhm, længde 1,8 m til tilslutning til en EBP / Earth Bonding point
Materialer stål, plast, støbt aluminium med ESD-pulverbelægning sort, afledende 10 ^"7 til 10 ^"8 Ohm

Tekniske specifikationer

Produkttype: Skruestik

Specifikationer: Med kugleled

Spann-Weite (max.): 270 mm

Spændvidde bordklemme: 80 mm

Materiale: Stål

Anvendelsesområde: ESD

Dokumenter og downloads

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3251121 BERNSTEIN Tools for Electronics ESD Skruestik 9-240-ESD Spann-Weite (max.): 270 mm

Beskrivelse

Med SPANNFIX Vario kan der spændes PCBs / printplader op til en længde på 270 mm. Med den trinløst indstillelige kugle kan printpladen placeres og holdes sikkert i alle retninger. Takket være adapteren er det muligt hurtigt at vende PCBs/printkort. Meget nyttig som tredje hånd ved lodning eller bestykning, en fornuftig klemme- og fastholdelsesanordning med hurtigspændemekanisme.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Bernstein kugleled-holderen har en kugle med trinløst indstillelig - kan drejes 360° og +/- 45° vippes - med udvendigt gevind til alle mulige enheder og instrumenter. Disse kan dermed vippes i enhver retning, dette muliggør en hurtig, individuel og mobil justering i enhver position. Med en simpel vægtstangsbevægelse løsnes kuglehovedet i keglekækken, indstilles individuelt og spændes. Uden fastlåsning har kugleklemmen et meget stærkt greb. Takket være justeringsskruen i kuglens nederste position kan kuglens letang indstilles fra løs til meget fast. Vores produktudvikling arbejder hele tiden på at optimere og udvikle vores produkter. Hvis de har spørgsmål, forbedringer eller forslag, glæder vi os over deres kontakt.

Tip

Tilslutningsgevind M12 x 1,5 mm (specialgevind) passende adapter kan G besvare spørgsmål maksimalt drejningsmoment: Kugle-dia. 40 mm ca. 24 Nm, kugle-dia. 60 mm ca. 100 Nm holdekræfter i kuglen på højde med gevindtappen: Kugle-dia. 40 mm ca. 45 kg (441N), kugle-dia. 60 mm ca140 kg (1,372N). Kuglens affedtning øger klemkraften. Spændekappe-fod: Bordpladetykkelse maks. 80 mm skruekobling: 4 x 9 mm gennemgangshuller magnet-fod: Holdekraft 32 kg horisontal, 15 kg vertikal (magnet uden kappe) ESD-udførelser: Aflederværdi 10^7 og 10^8 ohm EPA. Til arbejde i elektrostatisk beskyttede områder (ESD arbejdsplads/ESD beskyttelseszone). Foddelene kan tilsluttes jordforbindelsespunktet med en 10 mm trykknap. Aluminium-støbte pulverlakerede ståldele forkromet, rustfri behold venligst ved sikkerhedsrelevante dele, at vi ikke kan afgive sikkerhed på holdehjulet uden at kende dets konkrete anvendelse. Kuglen kan opføre sig anderledes under forskellige fysiske forhold end hos os i testlaboratoriet ved optimalt testmiljø.
