Name: Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 7 Rastermål: 3.81 mm 1975750000 50 stk
Brand: Weidmüller
SKU: 390217
Availability: BackOrder

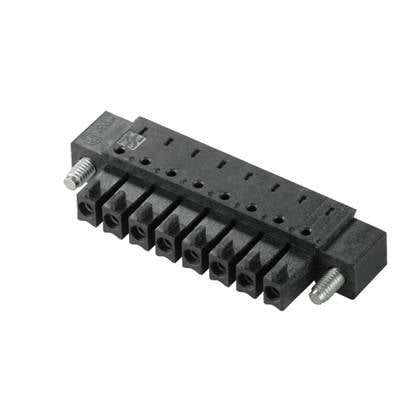

Sort elektrisk stikforbindelse med otte tilslutningsklemmer og to sideskruer til fastgørelse.

Produkttype

Tilslutningskabinet-printplade

Rækkeantal

Serie

BC/SC

3.81 mm

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 21. dec.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (1.432,00 kr. / stk.r)

1.432,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

PCB-stik

Antal positioner i alt 7 Antal rækker 1 industrivarer Ja Indhold 50 St.

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-printplade

Rækkeantal: 1

Connector System: wire-to-board

Serie: BC/SC

Særlige kendetegn:: Med fastgøringsflange

RM: 3.81 mm

Poltal hver række: 7

Samlet antal poler: 7

Bredde: 36.96 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 50 stk

Dim.: (L x B x H) 8.20 x 36.96 x 14.50 mm

Tilslutning: Lodning

Chassismateriale: LCP GF

Produc.-delnr.: 1975750000

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Nominel spænding: 300 V

H: 14.50 mm

L: 8.20 mm

RoHS-godkendt: Ja

Plug-in retning: Vandret til printplade

Type: BCL-SMT 3.81/07/90F 1.5SN BK

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Bredde

Rækkeantal

Samlet antal poler

Serie

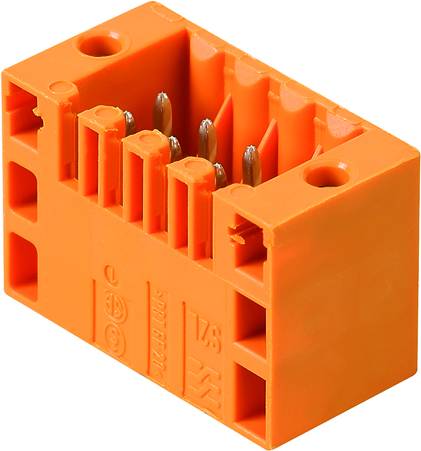

Weidmüller Stiftkabinet-printplade BV/SV Samlet antal poler 10 Rastermål: 3.50 mm 1807890000 175 stk

Artikel nr.:283859

Levering tirs. 22. dec.

Conrad Electronic

24.50 mm

3.50 mm

BV/SV

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

5.512,00 kr.^*

Weidmüller Stiftkabinet-printplade BV/SV Samlet antal poler 14 Rastermål: 3.50 mm 1807910000 175 stk

Artikel nr.:283864

Levering tirs. 22. dec.

Conrad Electronic

31.50 mm

3.50 mm

BV/SV

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.952,00 kr.^*

Weidmüller Stiftkabinet-printplade BV/SV Samlet antal poler 6 Rastermål: 3.50 mm 1807870000 175 stk

Artikel nr.:283857

Levering ons. 20. jan. 2027

Conrad Electronic

17.70 mm

3.50 mm

BV/SV

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

4.072,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1028820000 50 stk

Artikel nr.:281188

Levering man. 21. dec.

Conrad Electronic

48.39 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.992,00 kr.^*

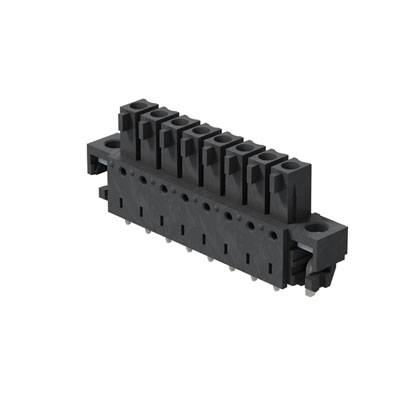

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1029350000 50 stk

Artikel nr.:281209

Levering man. 21. dec.

Conrad Electronic

48.39 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.992,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1975790000 50 stk

Artikel nr.:390222

Levering tors. 28. jan. 2027

Conrad Electronic

48.39 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.912,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1028830000 50 stk

Artikel nr.:281189

Levering man. 21. dec.

Conrad Electronic

52.20 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.152,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1029360000 50 stk

Artikel nr.:281210

Levering man. 21. dec.

Conrad Electronic

52.20 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.152,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1975820000 50 stk

Artikel nr.:390225

Levering man. 21. dec.

Conrad Electronic

52.20 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.072,00 kr.^*

Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 12 Rastermål: 3.81 mm 1028840000 50 stk

Artikel nr.:281191

Levering man. 21. dec.

Conrad Electronic

56.01 mm

3.81 mm

BC/SC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.312,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 390217 Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 7 Rastermål: 3.81 mm 1975750000 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 390217 Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 7 Rastermål: 3.81 mm 1975750000 50 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

PCB stik. Hunstik, flange, reflow lodde tilslutning, 3,81 mm, Antal positioner: 7, 90 °, Solder pin længde: 1,5 mm, dåse, sort, kasse. Den omvendte Beholder BCL-SMT for PCB bringer tre vigtigste fordele: Den BCL-SMT sikrer finger sikkerhed på printkortet, og er nyttige for spænding førende udgange, udvider anvendelsesområdet til bord-til-bord tilslutning moduler, er reflow -kompatibelt og muliggør problemfri integration i automatiserede montage og lodning proces. To outlet retninger giver spillerum for forskellige montage varianter: 180 ° stående, 90 ° liggende 2 boliger varianter af BCL-SMT er tilgængelige: uden flange. Med omvendt lodde flange ( "LFI" med møtrik). Tilknytning til PCB uden yderligere skruer. Fastsættelse for SCZ FI med skrue. Weidmüllers 3,81 mm (0,15 tommer) er layout-kompatible med standard stik og tilbyde plads til mærkning og kan kodes. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
