Name: Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1976610000 50 stk
Brand: Weidmüller
SKU: 390272
Availability: BackOrder

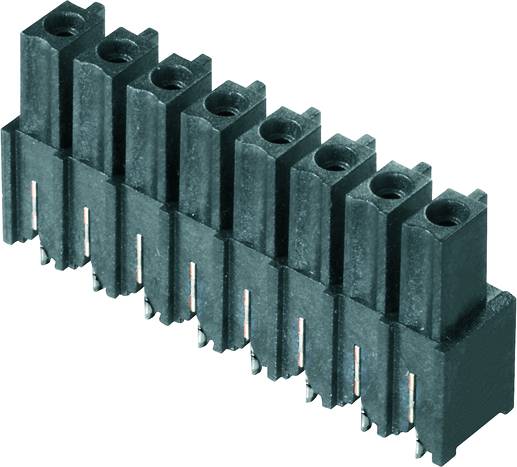

En sort, multipolær stikforbindelse til elektroniske printplader med otte bøsninger i en række.

Produkttype

Tilslutningskabinet-printplade

Konstruktion

Stik, indbygning lodret

Rækkeantal

Serie

BC/SC

3.81 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 21. dec.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (1.752,00 kr. / stk.r)

1.752,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

PCB-stik

Antal positioner i alt 10 Antal rækker 1 industrivarer Ja Indhold 50 St.

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-printplade

Konstruktion: Stik, indbygning lodret

Rækkeantal: 1

Connector System: wire-to-board

Serie: BC/SC

RM: 3.81 mm

Poltal hver række: 10

Samlet antal poler: 10

Bredde: 38.89 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 50 stk

Dim.: (L x B x H) 6.70 x 38.89 x 16.00 mm

Tilslutning: Lodning

Chassismateriale: LCP GF

Produc.-delnr.: 1976610000

Producentfarve: Sort

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Nominel spænding: 300 V

H: 16.00 mm

L: 6.70 mm

RoHS-godkendt: Ja

Plug-in retning: Lodret til printplade

Type: BCL-SMT 3.81/10/180 1.5SN BK BX

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Bredde

Konstruktion

Nominel strøm - afrundet

Rækkeantal

Samlet antal poler

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.50 mm 1944610000 102 stk

Artikel nr.:377762

Levering man. 11. jan. 2027

Conrad Electronic

24.50 mm

Tilslutning, lige

7 A

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

8.552,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.50 mm 1944690000 72 stk

Artikel nr.:377772

Levering tors. 7. jan. 2027

Conrad Electronic

24.50 mm

Tilslutning, lige

7 A

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.152,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 0405044/D 50 stk

Artikel nr.:389600

Levering man. 25. jan. 2027

Conrad Electronic

38.19 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.992,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1969170000 50 stk

Artikel nr.:389580

Levering man. 2. nov.

2 SætConrad Electronic

38.19 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.992,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1970130000 50 stk

Artikel nr.:389650

Levering ons. 18. nov.

Conrad Electronic

38.19 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.992,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1970580000 50 stk

Artikel nr.:389688

Levering man. 21. dec.

Conrad Electronic

48.49 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.072,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1971870000 50 stk

Artikel nr.:389798

Levering man. 25. jan. 2027

Conrad Electronic

48.49 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.072,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1969180000 50 stk

Artikel nr.:389581

Levering man. 25. jan. 2027

Conrad Electronic

42.00 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.232,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1970170000 50 stk

Artikel nr.:389651

Levering man. 21. dec.

Conrad Electronic

42.00 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.232,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BC/SC Samlet antal poler 11 Rastermål: 3.81 mm 1970620000 50 stk

Artikel nr.:389692

Levering man. 2. nov.

2 SætConrad Electronic

52.30 mm

Tilslutning, lige

10 A

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2.312,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 390272 Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1976610000 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 390272 Weidmüller Tilslutningskabinet-printplade BC/SC Samlet antal poler 10 Rastermål: 3.81 mm 1976610000 50 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

PCB stik. Beholder, lukket i siderne, reflow lodde tilslutning, 3,81 mm, Antal positioner: 10, 180 °, Solder pin længde: 1,5 mm, dåse, sort, kasse. Den omvendte Beholder BCL-SMT for PCB bringer tre vigtigste fordele: Den BCL-SMT sikrer finger sikkerhed på printkortet, og er nyttige for spænding førende udgange, udvider anvendelsesområdet til bord-til-bord tilslutning moduler, er reflow -kompatibelt og muliggør problemfri integration i automatiserede montage og lodning proces. To outlet retninger giver spillerum for forskellige montage varianter: 180 ° stående, 90 ° liggende 2 boliger varianter af BCL-SMT er tilgængelige: uden flange. Med omvendt lodde flange ( "LFI" med møtrik). Tilknytning til PCB uden yderligere skruer. Fastsættelse for SCZ FI med skrue. Weidmüllers 3,81 mm (0,15 tommer) er layout-kompatible med standard stik og tilbyde plads til mærkning og kan kodes. 320 V (IEC) / 300 V (UL), 17,5 A (IEC) / 10 A (UL).
