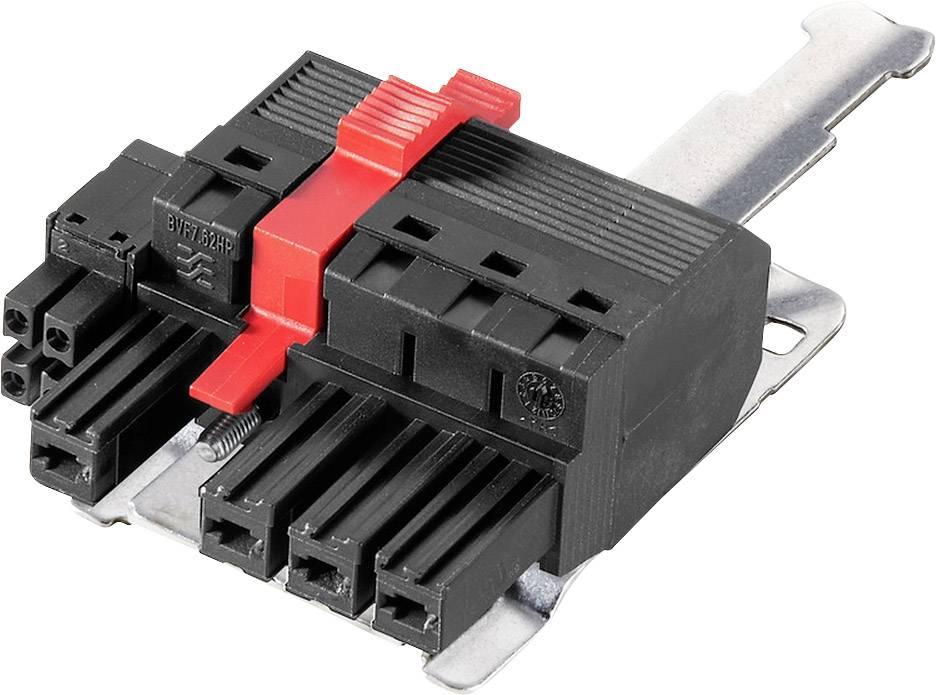

Weidmüller Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 7.62 mm 2681780000 20 stk
Produkttype
Tilslutningskabinet-kabel
Konstruktion
Bøsning
RM
7.62 mm
Samlet antal poler
4
Connector System
wire-to-board
EAN:
Fremstillingsnr.
Artikel nr.:
Antal (pakningsstørrelse 20 stk)
Total (149,50 kr. / stk.r)
2.990,00 kr.
inkl. moms
Gratis fragt
30 dages returret
Højdepunkter og detaljer
Stiftlister, stiklister
- Indhold: 20 stk
- Samlet antal poler: 4
Vigtig information
Tekniske specifikationer
- Serie: BV/SV 7.62HP
- tilslutningstype: Felttilslutning
- gennemgangsmodstand: 4.5 mΩ
- . > 108 Ω
- klemmeområde: 0.5 mm² - 10 mm²
- polantal: 1
- stikcyklusser: 25
- stikstyrke/pol, maks.: 17 N
- trækkraft/pol, maks.: 15 N
- tilspændingsmoment skrueflange: 0.2 Nm - 0.3 Nm
- nominelt tværsnit: 6 mm²
- lejetemperatur -25 °C - +55 °C
- temperaturområde: Montering: -25 °C - +125 °C
- skruetrækkerklinge: 0.6 x 3.5
- lækstrømsbestandighed: > 500
- brændbarhedsklasse: V-0
- skifteholdskontakt - kontakt: 6-8 µm Sn glans
- stødspænding: 8 kV
- krybestrækning, min.: 12.7 mm
- luftstrækning, min.: 10.4 mm
- afisoleringslængde (signal): 8 mm
- raster (signal): 3.81 mm
- antal rækker (signal): 2
- kategori
- : II kabelsamttype, der kan låses: Rundkabler
- Produkttype
Tilslutningskabinet-kabel
- Konstruktion
Bøsning
- Connector System
wire-to-board
- Særlige kendetegn:
Med skruelås
- RM
7.62 mm
- Samlet antal poler
4
- Nominel strøm
38 A
- Nominel strøm - afrundet
38 A
- Indhold
20 stk
- AWG max.
8
- AWG min.
24
- Afisoleringslængde (max.)
12 mm
- Tilslutning
Push-In-klemme
- Tilslutningsvinkel
180°
- Chassismateriale
Plastic, metalliseret
- Produc.-delnr.
2681780000
- Producentfarve
Sort
- Isoleringsmateriale
PA GF
- Kontaktmateriale
Cu-legering, fortinnet
- Kontaktoverflade stikside
fortinnet
- Nominel spænding
1000 V
- Max. tværsnit
10 mm²
- min. tværsnit
0.5 mm²
- RoHS-godkendt
Ja
IP20
- Plug-in retning
Vandret til printplade
- Maks. temperatur
+125 °C
- Min. Temperatur
-50 °C
- Type
BVF 7.62HP/4/180MSF4 BCF/4 SNBKBX SH180
- UKCA
Ikke relevant
