Name: Weidmüller Tilslutningskabinet-kabel BV/SV Samlet antal poler 5 Rastermål: 7.62 mm 1157270000 25 stk
Brand: Weidmüller
SKU: 307939
Availability: BackOrder

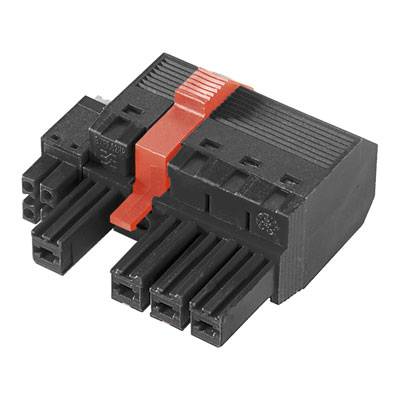

Sort multiforbindelsestik med flere tilslutninger og en rød sikringclips i midten, egnet til elektroniske forbindelser.

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Tilslutning, lige

Rækkeantal

Serie

BV/SV

7.62 mm

Datablad (PDF)

Levering tors. 24. dec. 2026

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 25 stk)

Sæt

Total (1.512,00 kr. / stk.r)

1.512,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

PCB-stik

Antal positioner i alt 5 Antal rækker 1 industrivarer Ja Indhold 25 St.

Vigtig information

Tekniske specifikationer

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Tilslutning, lige

Rækkeantal: 1

Connector System: wire-to-board

Serie: BV/SV

RM: 7.62 mm

Poltal hver række: 5

Samlet antal poler: 5

Bredde: 54.60 mm

Nominel strøm: 33 A

Nominel strøm - afrundet: 33 A

Indhold: 25 stk

AWG max.: 8

AWG min.: 24

Afisoleringslængde (max.): 12.00 mm

Dim.: (L x B x H) 24.30 x 54.60 x 44.70 mm

Tilslutning: Fjederklemme
Stik

Chassismateriale: PA GF

Produc.-delnr.: 1157270000

Industriemballage: Ja

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: fortinnet

Nominel spænding: 600 V

H: 44.70 mm

L: 24.30 mm

Max. tværsnit: 10.00 mm²

min. tværsnit: 0.50 mm²

RoHS-godkendt: Ja

Plug-in retning: Lodret til printplade

Type: BVF 7.62HP/05/180MSF3 BCF/04R SN BK BX

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet

Bredde

Serie

Samlet antal poler

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 10 Rastermål: 5.08 mm 1087330000 30 stk

Artikel nr.:288901

Levering tirs. 8. dec.

Conrad Electronic

20 A

60.62 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.272,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 11 Rastermål: 5.08 mm 1087340000 24 stk

Artikel nr.:288941

Levering tirs. 8. dec.

Conrad Electronic

20 A

65.70 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.112,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 12 Rastermål: 5.08 mm 1087130000 24 stk

Artikel nr.:288428

Levering tirs. 8. dec.

Conrad Electronic

20 A

70.78 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.272,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 12 Rastermål: 5.08 mm 1087350000 24 stk

Artikel nr.:288945

Levering tirs. 8. dec.

Conrad Electronic

20 A

70.78 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.272,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 16 Rastermål: 5.08 mm 1068510000 18 stk

Artikel nr.:283364

Levering tirs. 8. dec.

Conrad Electronic

20 A

91.10 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.192,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 18 Rastermål: 5.08 mm 1087410000 18 stk

Artikel nr.:289031

Levering tirs. 8. dec.

Conrad Electronic

20 A

101.26 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.352,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 2 Rastermål: 5.08 mm 1087250000 90 stk

Artikel nr.:288824

Levering man. 18. jan. 2027

Conrad Electronic

20 A

29.50 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.032,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 3 Rastermål: 5.08 mm 1087260000 72 stk

Artikel nr.:288839

Levering tirs. 8. dec.

Conrad Electronic

20 A

29.50 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.112,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 4 Rastermål: 5.08 mm 1087270000 60 stk

Artikel nr.:288842

Levering tirs. 8. dec.

Conrad Electronic

20 A

30.14 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.192,00 kr.^*

Weidmüller Tilslutningskabinet-kabel BL/SL Samlet antal poler 5 Rastermål: 5.08 mm 1087280000 48 stk

Artikel nr.:288843

Levering tirs. 8. dec.

Conrad Electronic

20 A

35.22 mm

BL/SL

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1.112,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 307939 Weidmüller Tilslutningskabinet-kabel BV/SV Samlet antal poler 5 Rastermål: 7.62 mm 1157270000 25 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 307939 Weidmüller Tilslutningskabinet-kabel BV/SV Samlet antal poler 5 Rastermål: 7.62 mm 1157270000 25 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

PCB stik. Hunstik, 7,62 mm, Antal positioner: 5, 180 °, PUSH IN foråret forbindelse, Spændeområde, bedømt forbindelse max:. 10 mm², Box. Kombineret 180 °; -Buchsenstecker med magt og signalkontakter inPUSH IN tilslutningsteknik herunder selvstændig verrastender Mittelflanschverriegelung valgfri plug skjold forbindelse i nettet 7,62 .. Giver samtidig indsættelse af magt, signal og (valgfrit) skjold forbindelse. Ideel til tilslutning af servo og asynkrone drev. Opfylder kravene IEC 61800-5-1 og til energiformål kontakter UL 1059 ClassC 600 V. selv verrastende midterste flange med automatisk låsning reducerer pladsbehovet i forhold til konventionelle løsninger med et gitter bredde. Det monterbare afskærmningstilslutning kontakt over et stort område på indretningens hus og behøver ikke yderligere blive skruet. På anmodning valgfri: uden skjold-forbindelse, uden flange eller midterste flange med ekstra skrue fastsættelse. 0,2 til 6,0 mm² (IEC) / 28-12 (AWG UL), 1000 V (IEC) / 600 V (UL), 38 A (IEC) / 35 A (UL).
