Name: Weidmüller Optokoblerrelæ 8324610000-1 Koblingsspænding (max.): 5 V/DC 1 stk
Brand: Weidmüller
SKU: 506856
Availability: InStock

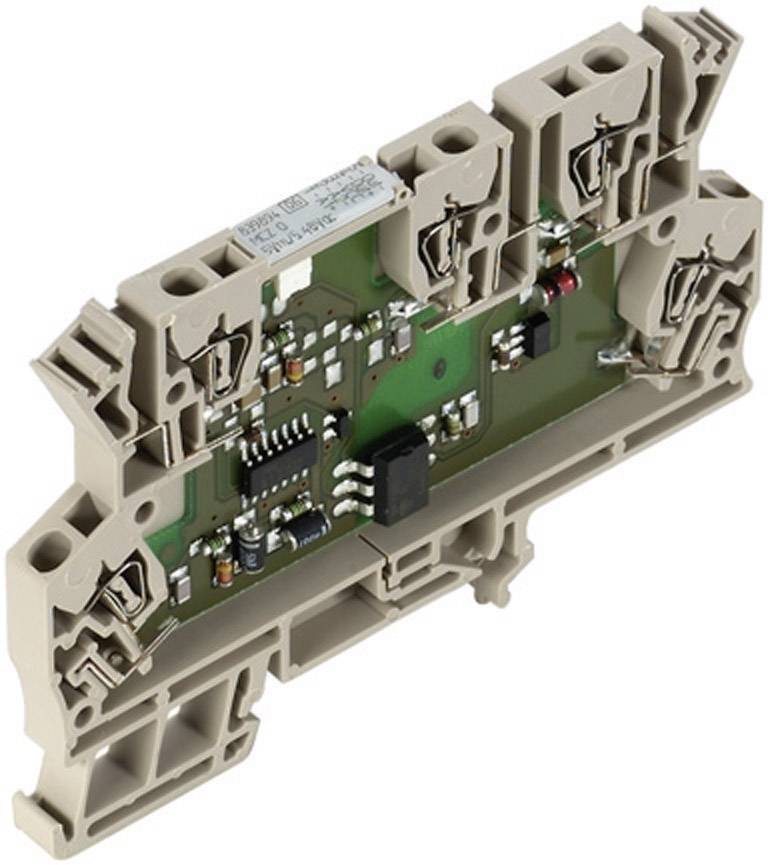

Elektronisk kredsløb monteret på en DIN-skinne, med synlige modstande, kondensatorer og en IC-chip.

Lignende billede

Produkttype

Optokoblerrelæ

Styrespænding (min.)

24 V/DC

Styrespænding (maks)

24 V/DC

Koblingsspænding (max.)

5 V/DC

Type

MCZ O 24VDC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

9 stk.

Emballagestørrelser

Antal

stk.

Total (439,00 kr. / stk.r)

439,00 kr.

inkl. moms

Kun 9 stk. tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Opbevaringstemperatur: Maks.: 60 °C.
Opbevaringstemperatur: Min.: -40 °C.
Statusvisning: Grøn LED
Tilkoblingsforsinkelse: 1 µs (ved 20 V DC)
Frakoblingsforsinkelse: 2,5 µs (ved 28 V DC)
Kortslutningssikker: Nej
Farve: beige
Mærkespænding: 300 V
Overspændingskategori: III
Krybe- og luftstrækning styreside - belastningsside: ≥ 5,5 mm
Impulsspænding: 6 kV (1,2/50 µs)
Fugt: 40 °C / 93 % rel. fugt, ingen dug
MTTF: 3.036 år
Til-/frakoblingsspænding: 16.8 V / 16.5 V DC
Beskyttelseskreds: Polaritetsbeskyttelse
Beskyttelseskreds belastningsside: Diode
Bæreskinne TS 35
Brændbarhedsklasse iht. UL 94: V-0
Tilsmudsningsgrad: 2
Spændingsstyrke styreside - belastningsside: 1 kVeff / 1 s.
Afisoleringslængde tilslutning: 8 mm
Klemmeområde, mærkespænding: 1,5 mm²
Klemmeområde, min.: 0,5 mm²
Klemmeområde, maks.: 1,5 mm²
Ledertilslutningstværsnit AWG, min.: AWG 26
Ledertilslutningstværsnit AWG, maks.: AWG 16
Ledertilslutningstværsnit, enkelttrådet, min.: 0,5 mm²
Ledertilslutningstværsnit, enkelttrådet, maks.: 1,5 mm²
Ledertilslutningstværsnit, fintrådet, min.: 0,5 mm²
Ledertilslutningstværsnit, fintrådet, maks.: 1,5 mm²
Ledertilslutningstværsnit, fintrådet, min. (AWG): AWG 26
Ledertilslutningstværsnit, fintrådet, maks. (AWG): AWG 16
Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, min.: 0,5 mm²
Ledertilslutningstværsnit, fintrådet aEH med plastkraver din 46228/4, maks.: 1,5 mm²
Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), min.: 0,5 mm²
Ledertilslutningstværsnit, fintrådet, AEH (din 46228-1), maks.: 1,5 mm²
Klingemål 0,6 x 3,5 mm
maks. Skiftefrekvens (DC styrespænding) 100 kHz

Produkttype: Optokoblerrelæ

Type: MCZ O 24VDC

Tilslutning: Trækfjeder

Styrespænding (min.): 24 V/DC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 - 24 V/DC

Styrestrøm (maks): 5 mA

Koblingsspænding (min. ): 5 V/DC

Koblingsspænding (max.): 5 V/DC

Maks. afbryderstyrke: 112 mW

Kontakttype: 1 x sluttekontakt

Min. Temperatur: -25 °C

Maks. temperatur: +40 °C

: IP20

Bredde: 6.1 mm

H: 91 mm

D: 63.2 mm

Vægt: 23.9 g

Kontinuerlig strøm (maks.): 0.008 A

Indhold: 1 stk

Dokumenter og downloads

Datablad

Datablad 506856 Weidmüller Optokoblerrelæ 8324610000-1 Koblingsspænding (max.): 5 V/DC 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Med 6 mm bredde MCZ O optokobler er en af de smalleste af sin slags. Det er kendetegnet ved spændingen klemme og integreret cross-forbindelse i input / output.
