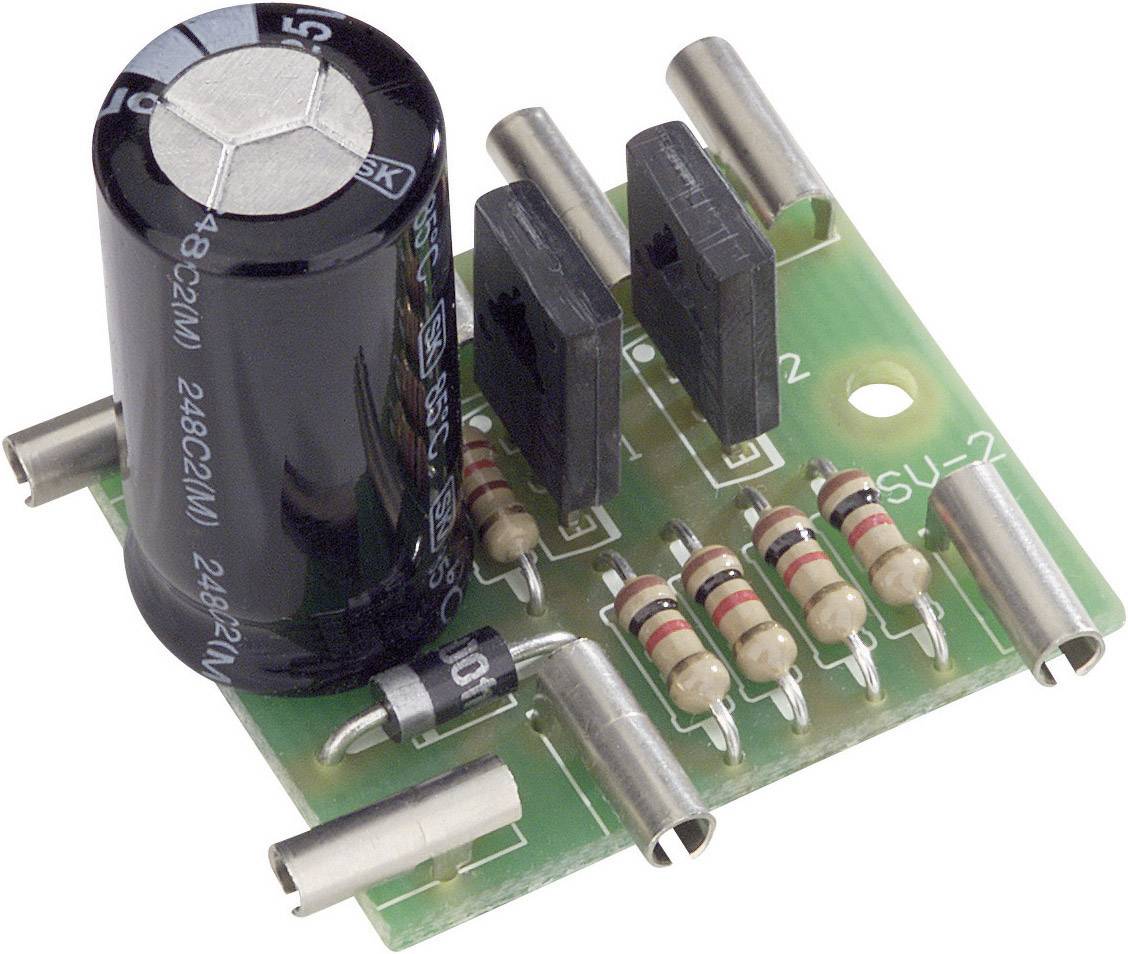

TAMS Elektronik 22-01-053 Koblingsforstærker Færdigkomponent
EAN:
Fremstillingsnr.
Artikel nr.:
14 stk.
Antal
Total (76,00 kr. / stk.r)
76,00 kr.
ekskl. moms
Højdepunkter og detaljer
Koblingsforstærker til sporskiftedrev (modul)
- Det kraftige "ekstra" stød
- 30 mm høj
- Ideelt til ældre Märklin sporskifter
Tekniske specifikationer
- Produkttype
Koblingsforstærker
- Modeltype
Færdigkomponent
- Udgangsstrøm
1 A
- Driftsspænding
16-24 V DC/AC
- L
30 mm
- Bredde
25 mm
- Dim.
(L x B) 30 mm x 25 mm
- Aldersklasse
fra 15 år
- Variant
Modul
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 217043 TAMS Elektronik 22-01-053 Koblingsforstærker Færdigkomponent
Beskrivelse
Specielt gamle Märklin-sporskifter (med dobbeltspoledrev) har en gang imellem brug for et kraftigt "ekstra stød" for at skifte sikkert. Her hjælper koblingsforstærkeren. Ydelsen lagres i en kondensator og tilføres så via transistorer på én gang og med højere spænding til den respektive sporskifterspole. Ved et "problemsporskifte" kan denne koblingsforstærker uden større ombygning nemt kobles til forsyningsledningen. To yderligere fordele: 1. Da sporskiftet ikke drives med den normale banestrøm, kan der tilkobles flere sporskifter på samme tid. Koblingsforstærkerens kondensatorer oplades med en smule strøm mellem koblingerne (ca. 1,5 s). 2. Til koblingen rækker selv en smule strøm, så også følsomme små skiftekontakter kan anvendes. Faren for, at skiftekontakterne brænder sammen, formindskes. Modul færdigopstillet og testet.
