Takamisawa JS-12N-K PCB Mount Relay 12Vdc 1 CO, SPDT

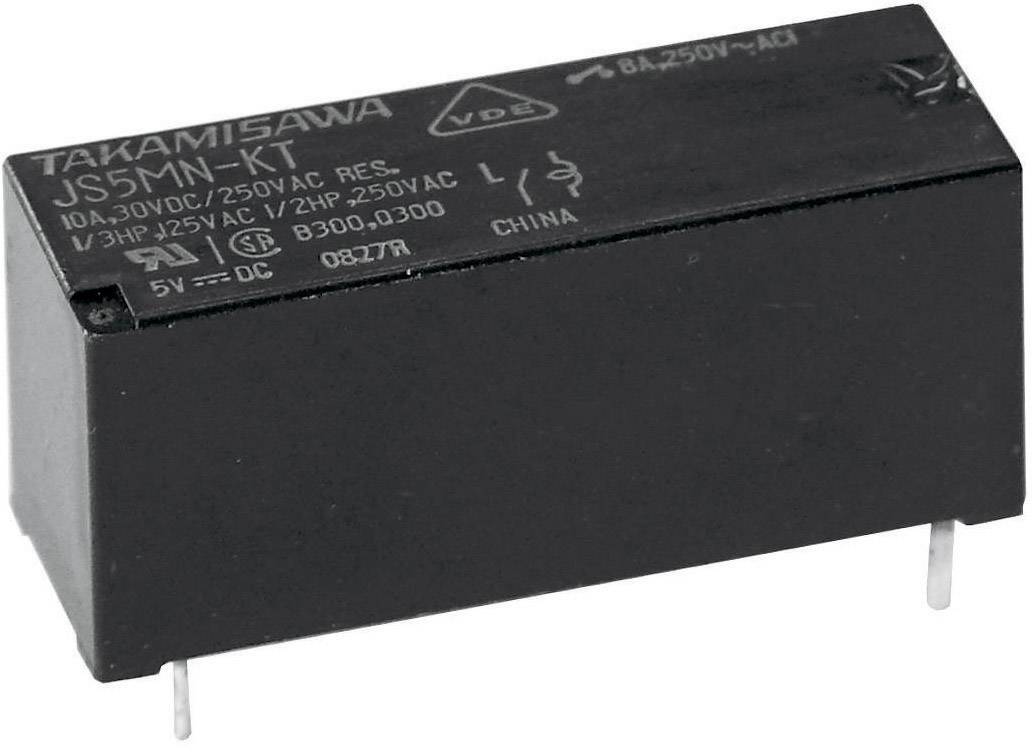

Sort elektrisk relæ med påskriften 'TAKAMISAWA JSMN-KT', egnet til 10A og 250V anvendelser.
Teknisk tegning af en elektronisk komponent med dimensioner og hulmønster. Sideview og topview. Model JS.
1/2
Lignende billede
Produkttype
Printrelæ
Nominel spænding spole
12 V/DC
Styrefunktion
Monostabil, 1 spole
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
150 V/DC
400 V/AC
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Total (16,90 kr. / stk.r)
16,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 74,95 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Power relæ JS

Vigtig information

  • Et trekantet skilt med bogstaverne 'D', 'V', 'E'.
  • Et enkelt symbol bestående af et plusstegn over bogstavet 'S' inden for en oval.
  • Et sort-hvidt, abstrakt cirkeldesign med geometriske former og et sort segment i den øverste højre del af cirklen.
  • En cirkel med bogstaverne 'FI' i midten, sort-hvid.
  • Et sort-hvidt symbol med et stiliseret 'S' i en cirkel, der fungerer som logo.
  • Logo med bogstaverne 'ØVE' i oval ramme.
  • Et stiliseret logo med bogstaver og en lille cirkel. Baggrunden er hvid, den viste form er sort.

Tekniske specifikationer

Produkttype

Printrelæ

Type

JS-12N-K

Nominel spænding spole

12 V/DC

Styrespænding (min.)

8.5 V/DC

Styrefunktion

Monostabil, 1 spole

Modstand (spole)

660 Ω

Kontakttype

1 x skiftekontakt

Kontaktmateriale

AgSnO2 + Au

Koblingsspænding (max.)

150 V/DC

400 V/AC

Brydestrøm (max.)

10 A

Maks. afbryderstyrke

192 W

2000 VA

Luft-/krybestrækning (spole/kontakt)

8 mm

Tilslutning

Loddepins

Reaktionstid

10 ms

Elektrisk levetid

50 x 103 koblingscyklusser

Mekanisk levetid

20 x 106 koblingscyklusser

Min. Temperatur

-40 °C

Maks. temperatur

+85 °C

L

29 mm

Bredde

10 mm

H

12.5 mm

Dim.

(L x B x H) 29 x 10 x 12.5 mm

Indhold

1 stk

RoHS-godkendt

Ja

Dokumenter og downloads

Datablad

Datablad 502906 Takamisawa JS-12N-K PCB Mount Relay 12Vdc 1 CO, SPDT

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 502906 Takamisawa JS-12N-K PCB Mount Relay 12Vdc 1 CO, SPDT
