StandexMeder Electronics MK11-1A66C-500W Reed-kontakt 1 x sluttekontakt 200 V DC/AC 0.5 A 10 W

To cylindriske metalliske sensorer eller stik med gevind og låsemutre på en hvid baggrund, hvor den ene vises med et hvidt kabel tilsluttet.

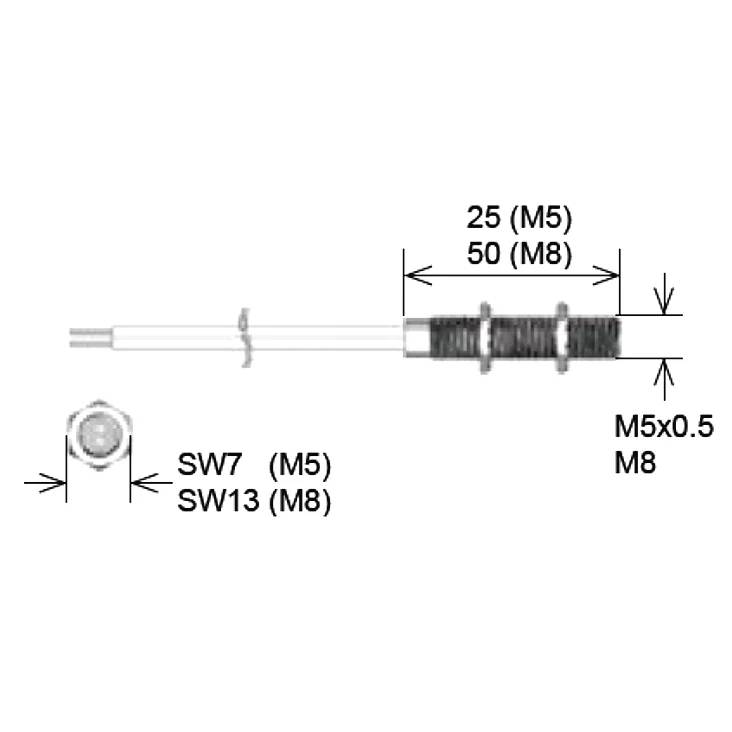

Teknisk tegning af en trådedlamineret sensor-/kabelsamling med dimensioner: 25 mm (M5), 50 mm (M8), gevind M5x0,5/M8, og nøglestørrelser SW7 (M5) og SW13 (M8).
1/2
Produkttype
Reed-kontakt
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
200 V DC/AC
Brydestrøm (max.)
0.5 A
Tilslutning
Kabel, åben ende
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering tirs. 10. nov.
370 stk.
Antal
Minimum ordrevolumen:: 10
Intervaller: 10
Total (85,00 kr. / stk.r)
85,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-kontakter

  • Sensorer i serie MK_ er magnetisk aktiverede Reed-nærhedsafbrydere. Aktiveringsmagnet som modstykke fikseres fortrinsvis i den bevægelige apparatdel.
  • Reed-kontakt og permanent magnet skal stå i en bestemt afstand til hinanden. Tættere på, eller fjernelse af magneten bestemmer lukning eller åbning af kontakt.
  • Kontaktens magnetiske respons-/affaldsfølsomhed er opdelt i forskellige AW-klasser.
  • Kontakten skal bestå af ferromagnetiske kontaktlag, der er smeltet gastæt inden for et glasrør.
  • Enderne overlapper hinanden parallelt og danner et luftmellemrum.
  • Ved påvirkning af et magnetfelt tilslutter kontaktpadlerne modsat polaritet og lukkes ved tilstrækkelig kraft.
  • Med kabel LIYZ 2x0,04qmm hvid, 5mm (±1mm) afisoleret og fortinnet
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST-NO
  • Faldtid 0.05 ms
  • Isoleringsmodstand: 10 ohm
  • Statisk kontaktmodstand, maks.: 150 mOhm
  • Antræker [at]: 10...15
  • Koblingstid inkl. Preller: 0.7 ms
Produkttype

Reed-kontakt

Type

MK11-1A66C-500W

Kontakttype

1 x sluttekontakt

Koblingsspænding (max.)

200 V DC/AC

Brydestrøm (max.)

0.5 A

Maks. afbryderstyrke

10 W

Tilslutning

Kabel, åben ende

IP67

RoHS-godkendt

Ja

Driftstemperatur

-30 - +70 °C

Vægt

5.7 g
