StandexMeder Electronics MK06-8-B Reed-kontakt 1 x sluttekontakt 200 V DC/AC 0.5 A 10 W

Blå rektangulær elektronisk komponent med to metalledninger, mærket 'MEDER 6-B'.

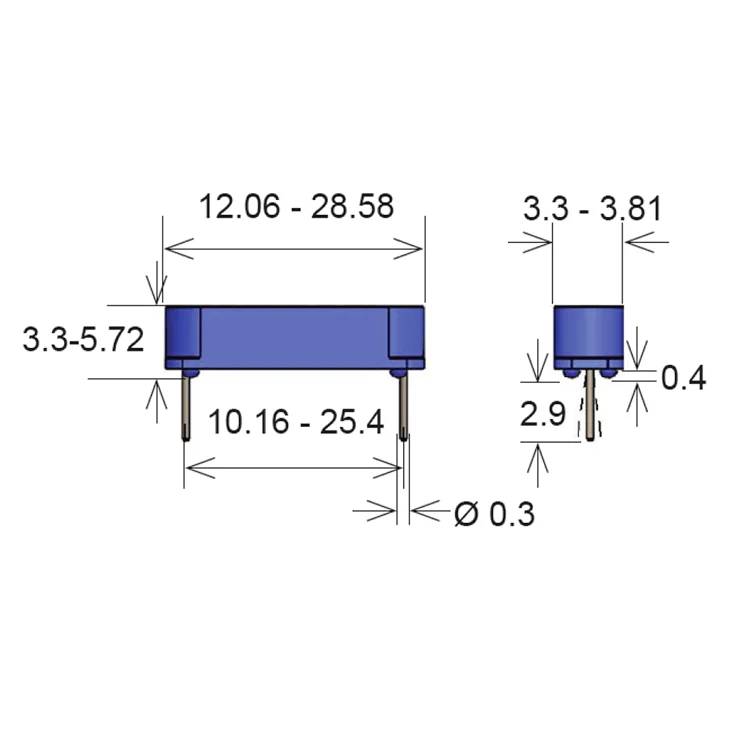

Dimensioneret tegning af en lille blå rektangulær elektronisk komponent med to sidevisninger, der viser bredde 12,06–28,58 mm, dybde 3,3–3,81 mm, højde 3,3–5,72 mm, pinnespacing 10,16–25,4 mm og 0,3 mm ledere.
1/2
Produkttype
Reed-kontakt
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
200 V DC/AC
Brydestrøm (max.)
0.5 A
Tilslutning
THT
Datablad (PDF)
Fremstillingsnr.
Artikel nr.:
Levering man. 9. nov.
1690 stk.
Antal
Minimum ordrevolumen:: 10
Intervaller: 10
Total (15,90 kr. / stk.r)
15,90 kr.
prav.tax.untaxed inkl. moms
ekskl. 69,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Reed-kontakter

  • Sensorer i serie MK_ er magnetisk aktiverede Reed-nærhedsafbrydere. Aktiveringsmagnet som modstykke fikseres fortrinsvis i den bevægelige apparatdel.
  • Reed-kontakt og permanent magnet skal stå i en bestemt afstand til hinanden. Tættere på, eller fjernelse af magneten bestemmer lukning eller åbning af kontakt.
  • Kontaktens magnetiske respons-/affaldsfølsomhed er opdelt i forskellige AW-klasser.
  • Kontakten skal bestå af ferromagnetiske kontaktlag, der er smeltet gastæt inden for et glasrør.
  • Enderne overlapper hinanden parallelt og danner et luftmellemrum.
  • Ved påvirkning af et magnetfelt tilslutter kontaktpadlerne modsat polaritet og lukkes ved tilstrækkelig kraft
  • Med loddeben
  • OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Vigtig information

Tekniske specifikationer

  • Kontakt: SPST-NO
  • Faldtid 0.05 ms
  • Isoleringsmodstand: 10 ohm
  • Statisk kontaktmodstand, maks.: 150 mOhm
  • Antræker [at]: 10...15
  • Koblingstid inkl. Preller: 0.7 ms
Produkttype

Reed-kontakt

Type

MK06-8-B

Kontakttype

1 x sluttekontakt

Koblingsspænding (max.)

200 V DC/AC

Brydestrøm (max.)

0.5 A

Maks. afbryderstyrke

10 W

Tilslutning

THT

RoHS-godkendt

Ja

Driftstemperatur

-20 - +85 °C

Vægt

0.3 g

Dokumenter og downloads

Datablad

Datablad 3846201 StandexMeder Electronics MK06-8-B Reed-kontakt 1 x sluttekontakt 200 V DC/AC 0.5 A 10 W

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3846201 StandexMeder Electronics MK06-8-B Reed-kontakt 1 x sluttekontakt 200 V DC/AC 0.5 A 10 W
