Name: PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 6 Rastermål: 3.81 mm 51550065025E 1 stk
Brand: PTR Hartmann
SKU: 731916
Availability: InStock

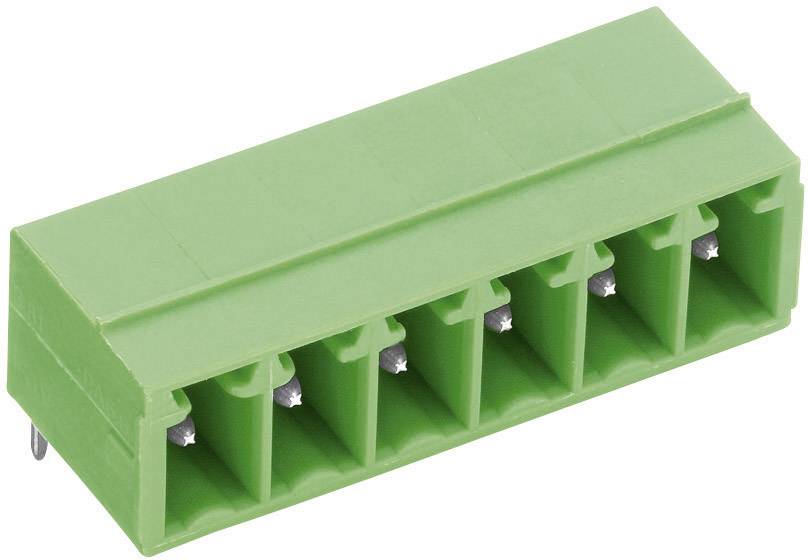

Grøn elektrisk stikforbindelse med seks stikpladser til kabelsammenkoblinger, egnet til printplademontering i elektroniske enheder.

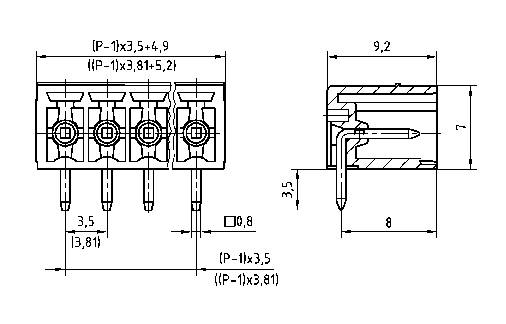

Teknisk tegning af en stikforbinder med mål i millimeter. Side- og frontvisning viser snittegning og pin-afstande.

1/2

Lignende billede

Produkttype

Stiftkabinet-printplade

Konstruktion

Stik, indbygning vandret

Rækkeantal

Serie

STL(Z)1550

3.81 mm

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Hurtig levering ons. 28. okt.

25 stk. (Så længe lager haves)

Antal

stk.

Total (2,42 kr. / stk.r)

2,42 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Vandret pin header - series STL (Z) 1550 H

Antal positioner i alt 6 Antal rækker 1 industrivarer No 1 pc

Vigtig information

Tekniske specifikationer

Passer til: AK(Z)1550

Produkttype: Stiftkabinet-printplade

Konstruktion: Stik, indbygning vandret

Rækkeantal: 1

Connector System: wire-to-board

Serie: STL(Z)1550

RM: 3.81 mm

Poltal hver række: 6

Samlet antal poler: 6

Bredde: 24.25 mm

Nominel strøm: 10 A

Nominel strøm - afrundet: 10 A

Indhold: 1 stk

Dim.: (L x B x H) 9.20 x 24.25 x 10.50 mm

Tilslutning: Lodning

Chassismateriale: PA 6.6

Produc.-delnr.: 51550065025E

Producentfarve: Grøn

Industriemballage: Nej

Kontaktmateriale: Elektrolytkobber

Kontaktoverflade printside: fortinnet

Kontaktoverflade stikside: fortinnet

Nominel spænding: 300 V

H: 10.50 mm

L: 9.20 mm

RoHS-godkendt: Ja

Plug-in retning: Vandret til printplade

Maks. temperatur: +105 °C

Min. Temperatur: -30 °C

Type: STLZ1550/6G-3.81-H

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Bredde

Samlet antal poler

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 6 Rastermål: 3.81 mm 51550065025E 1 stk

Artikel nr.:731916

Hurtig levering ons. 28. okt.

25 stk.Conrad Electronic

denne artikel

24.25 mm

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2,42 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 10 Rastermål: 3.81 mm 51550105025D 1 stk

Artikel nr.:731969

Hurtig levering ons. 28. okt.

83 stk.Conrad Electronic

39.49 mm

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

9,52 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 2 Rastermål: 3.50 mm 51550025001F 1 stk

Artikel nr.:729892

Hurtig levering ons. 28. okt.

811 stk.Conrad Electronic

10.50 mm

3.50 mm

stk.

Minimum ordrevolumen:: 10

Intervaller: 1

2,00 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 3 Rastermål: 3.50 mm 51550035001F 1 stk

Artikel nr.:729906

Hurtig levering ons. 28. okt.

84 stk.Conrad Electronic

11.90 mm

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1,17 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 4 Rastermål: 3.50 mm 51550045001F 1 stk

Artikel nr.:732219

Hurtig levering ons. 28. okt.

296 stk.Conrad Electronic

15.40 mm

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

1,58 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 5 Rastermål: 3.50 mm 51550055001F 1 stk

Artikel nr.:729914

Hurtig levering ons. 28. okt.

79 stk.Conrad Electronic

18.90 mm

3.50 mm

stk.

Minimum ordrevolumen:: 5

Intervaller: 1

6,76 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 6 Rastermål: 3.50 mm 51550065001E 1 stk

Artikel nr.:731785

Hurtig levering ons. 28. okt.

150 stk.Conrad Electronic

22.40 mm

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

2,42 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 8 Rastermål: 3.50 mm 51550085001D 1 stk

Artikel nr.:731816

Hurtig levering ons. 28. okt.

40 stk.Conrad Electronic

29.40 mm

3.50 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6,85 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 8 Rastermål: 3.81 mm 51550085025D 1 stk

Artikel nr.:731952

Hurtig levering ons. 28. okt.

2 stk.Conrad Electronic

31.87 mm

3.81 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3,84 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 2 Rastermål: 3.81 mm 51550025025F 1 stk

Artikel nr.:731857

Udgået

Conrad Electronic

10.50 mm

3.81 mm

stk.

Minimum ordrevolumen:: 10

Intervaller: 1

2,84 kr.^*

Dokumenter og downloads

Datablad

Datablad 731916 PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 6 Rastermål: 3.81 mm 51550065025E 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 731916 PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 6 Rastermål: 3.81 mm 51550065025E 1 stk

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Beskrivelse

Bemærk! Dette produkt er blevet maskineoversat.

Hvilken type Klemrække - System leder du efter?

Flere interessante produkter

(^*Alle priser er ekskl. moms)

TRU COMPONENTS TC-6649232 Stikbøsning med litzetråd Samlet antal poler: 2 Rastermål: 2.50 mm 1 Set

Conrad Electronic

9,52 kr.^*

TRU COMPONENTS TC-6649236 Stikbøsning med litzetråd Samlet antal poler: 3 Rastermål: 2.50 mm 1 Set

Conrad Electronic

15,12 kr.^*

TE Connectivity Crimpkontakter Universal-MATE-N-LOK Samlet antal poler 1 926896-1 1 stk

Conrad Electronic

1,47 kr.^*

TRU COMPONENTS TC-6649240 Stikbøsning med litzetråd Samlet antal poler: 4 Rastermål: 2.50 mm 1 Set

Conrad Electronic

15,12 kr.^*

econ connect Stikbøsning med litzetråd Samlet antal poler 10 Rastermål: 2.54 mm PS10 1 stk

Conrad Electronic

14,32 kr.^*

Konfektionerede kabler, samlet antal poler 3 741221 1 stk.

Conrad Electronic

11,12 kr.^*

Konfektionerede kabler, samlet antal poler 8 741256 1 stk.

Conrad Electronic

20,72 kr.^*

Stiftliste (standard) 743143 1 sæt

Conrad Electronic

20,72 kr.^*

TRU COMPONENTS TC-9556700 Stiftliste (standard) Samlet antal poler 3 Rastermål: 2.54 mm 1 stk

Conrad Electronic

3,35 kr.^*

Konfektioneret fletning, samlet antal poler 2 741213 Modulmål: 2,54 mm 1 stk.

Conrad Electronic

9,52 kr.^*

Konfektionerede kabler, samlet antal poler 3, 1244003 Modulmål: 2,54 mm 1 stk.

Conrad Electronic

9,52 kr.^*

TRU COMPONENTS Konfektionerede kabler Samlet antal poler 8 1 stk

Conrad Electronic

20,72 kr.^*

TRU COMPONENTS Stiftliste (standard) Samlet antal poler: 3 1 Set

Conrad Electronic

18,32 kr.^*

TRU COMPONENTS 1580975 Stiftliste (standard) Samlet antal poler 2 Rastermål: 2.54 mm 1 stk

Conrad Electronic

1,90 kr.^*

Stiftliste (standard) 743135 1 sæt

Conrad Electronic

16,72 kr.^*

Konfektionerede fletninger, samlet antal poler 4 1244004 gittermål: 2,54 mm 1 stk.

Conrad Electronic

9,52 kr.^*

TRU COMPONENTS 1580977 Stiftliste (standard) Samlet antal poler 4 Rastermål: 2.54 mm 1 stk

Conrad Electronic

1,29 kr.^*

TRU COMPONENTS 1582660 Stikbøsning med litzetråd Samlet antal poler 8 Rastermål: 2.50 mm 1 stk

Conrad Electronic

16,72 kr.^*

TRU COMPONENTS Konfektionerede kabler Samlet antal poler 3 1 stk

Conrad Electronic

13,52 kr.^*

Konfektionerede kabler, samlet antal poler 5 741230 1 stk.

Conrad Electronic

9,52 kr.^*

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 4 Rastermål: 3.81 mm 51550045125F 1 stk

Conrad Electronic

5,42 kr.^*

Degson Tilslutningskabinet-kabel 15EDG-GBM Samlet antal poler 3 Rastermål: 3.81 mm 15EDG-GBM-3.81-03P-14-00AH 1 stk

Conrad Electronic

12,72 kr.^*

MPE Garry Stiftliste (standard) Antal rækker: 2 Poltal hver række: 10 087-2-020-0-S-XS0-1260 1 stk

Conrad Electronic

4,59 kr.^*

-24%

Degson Tilslutningskabinet-kabel 15CDGV Samlet antal poler 6 Rastermål: 3.81 mm 15CDGV-3.81-06P-14-00AH-1 1 stk

Conrad Electronic

23,12 kr.

17,52 kr.^*

PTR Hartmann Tilslutningskabinet-kabel AK(Z)1550 Samlet antal poler 10 Rastermål: 3.81 mm 51550100025D 1 stk

Conrad Electronic

11,12 kr.^*

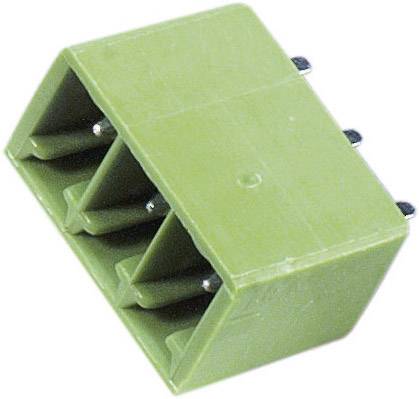

PTR Hartmann Stiftkabinet-printplade STL(Z)1550 Samlet antal poler 3 Rastermål: 3.81 mm 51550035125F 1 stk
