Name: Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 5 Rastermål: 7.62 mm 1996155 50 stk
Brand: Phoenix Contact
SKU: 2209583
Availability: BackOrder

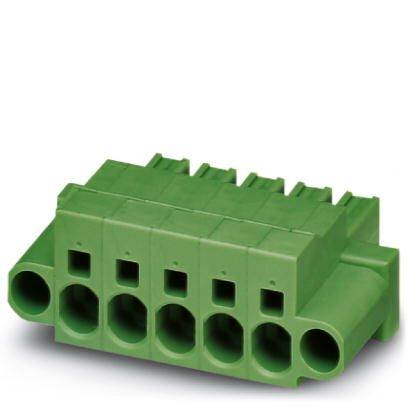

Grøn elektrisk stikforbinder med fem indsætningsbøsninger, bruges til tilslutning af kabler i elektriske apparater.

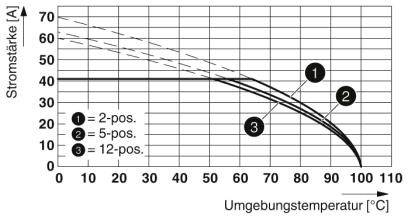

Diagram viser strømstyrke [A] mod omgivelsestemperatur [°C]. Tre kurver: '2-pos.', '5-pos.', '12-pos.' Fald i strømstyrke ved stigende temperatur.

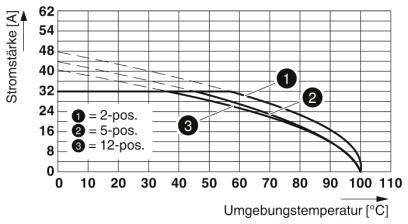

Diagrammet viser strømstyrken i ampere i forhold til omgivelsestemperaturen i grader Celsius for tre kontaktstillinger (2, 5, 12).

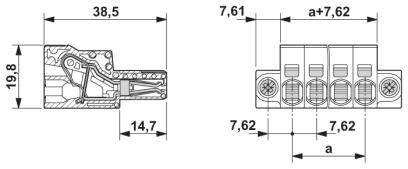

Teknisk tegning med dimensioner af en elektrisk stikforbindelse. Detaljer viser bredde, længde og hulafstande.

1/4

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

7.62 mm

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

11 Sæt

Antal (pakningsstørrelse 50 stk)

Sæt

Total (2.590,00 kr. / stk.r)

2.590,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 50 stk
Antal rækker: 1
Samlet antal poler: 5

Tekniske specifikationer

Antal tilslutninger: 5
Nominelt tværsnit: 6 mm²
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 8 kV
Stiksystem: Power COMBICON 5
Låsning: Skrueflange
Antal potentialer: 5
Højde (uden loddepin): 19,8 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 5 N
Trækkraft pr. pol ca.: 4 N
Stikcyklusser: 50

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 1

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 7.62 mm

Samlet antal poler: 5

Bredde: 53.32 mm

Nominel strøm: 41 A

Nominel strøm - afrundet: 41 A

Indhold: 50 stk

AWG max.: 8

AWG min.: 24

Afisoleringslængde (max.): 15 mm

Dim.: (L x B x H) 38.5 x 53.32 x 19.8 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1996155

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 1000 V

H: 19.8 mm

L: 38.5 mm

Max. tværsnit: 10 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: SPC 5/ 5-STF-7,62

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Bredde

Nominel strøm - afrundet

Samlet antal poler

Phoenix Contact Tilslutningskabinet-kabel MSTB Samlet antal poler 14 Rastermål: 5.08 mm 1859292 1 stk Piece

Artikel nr.:2209484

Levering fre. 30. okt.

23 stk.Conrad Electronic

81.24 mm

12 A

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 2.54 mm 1821177 1 stk

Artikel nr.:2209442

Levering fre. 30. okt.

43 stk.Conrad Electronic

25.9 mm

6 A

2.54 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

75,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790182 1 stk

Artikel nr.:2209366

Levering fre. 30. okt.

41 stk.Conrad Electronic

35.8 mm

8 A

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790564 1 stk

Artikel nr.:2209378

Levering fre. 30. okt.

50 stk.Conrad Electronic

41.9 mm

8 A

3.5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

119,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.81 mm 1817505 1 stk

Artikel nr.:2209422

Levering tirs. 8. dec.

Conrad Electronic

45.03 mm

8 A

3.81 mm

stk.

Minimum ordrevolumen:: 50

Intervaller: 50

99,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1779725 1 stk

Artikel nr.:2209350

Ukendt leveringstid

Conrad Electronic

59.8 mm

12 A

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

139,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1909294 1 stk

Artikel nr.:2209516

Levering tirs. 10. nov.

Conrad Electronic

50.1 mm

12 A

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5 mm 1910283 50 stk

Artikel nr.:2209520

Levering tors. 5. nov.

1 SætConrad Electronic

60.02 mm

12 A

5 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

3.890,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5.08 mm 1808967 1 stk

Artikel nr.:2209402

Levering fre. 30. okt.

10 stk.Conrad Electronic

59.92 mm

12 A

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

89,00 kr.^*

Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 5.08 mm 1848795 1 stk Piece

Artikel nr.:2209480

Levering fre. 30. okt.

11 stk.Conrad Electronic

50.8 mm

12 A

5.08 mm

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2209583 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 5 Rastermål: 7.62 mm 1996155 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209583 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 5 Rastermål: 7.62 mm 1996155 50 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Klemmerum, som er brudt med fikserede skruetrækkere, muliggør komfortabel printtilslutning. Integreret stålfjeder for ekstra sikkerhed ved temperatur- og effektsvingninger. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning. Påskruelig flange for højeste mekaniske stabilitet. 600 V UL-godkendelse med de mindste mål.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
