Name: Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 11 Rastermål: 3.81 mm 1748066 50 stk
Brand: Phoenix Contact
SKU: 2209320
Availability: BackOrder

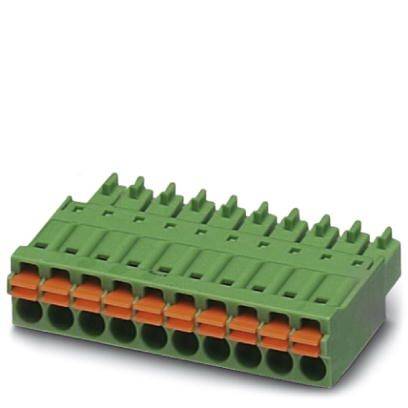

Grøn elektrisk stikmodul med flere tilslutninger, bruges til ledningsføring i elektroniske systemer.

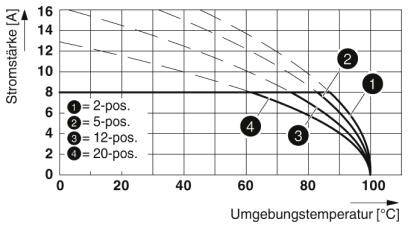

Diagram viser strømstyrke i forhold til omgivelsestemperatur i °C. Kurver for 2, 5, 12 og 20 positioner. Strømstyrken falder med stigende temperatur.

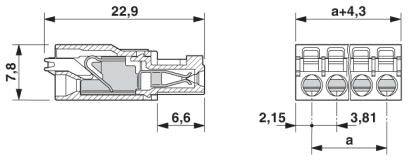

Teknisk tegning af en elektrisk stikforbinder med mål: Længde 22,9 mm, Højde 7,8 mm, Bredde højre 2,15 mm, Kontaktafstand 3,81 mm.

1/3

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

3.81 mm

Samlet antal poler

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

3 Sæt

Vis alternativer

Antal (pakningsstørrelse 50 stk)

Sæt

Total (2.290,00 kr. / stk.r)

2.290,00 kr.

inkl. moms

Gratis fragt

Kun 3 Sæt tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 50 stk
Antal rækker: 1
Samlet antal poler: 11

Tekniske specifikationer

Antal tilslutninger: 11
Nominelt tværsnit: 1.5 mm²
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 2,5 kV
Stiksystem: Mini COMBICON
Låsning: Uden
Antal potentialer: 11
Højde (uden loddepin): 7,75 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 8 N
Trækkraft pr. pol ca.: 5 N
Stikcyklusser: 25

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 1

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 3.81 mm

Samlet antal poler: 11

Bredde: 42.35 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 50 stk

AWG max.: 16

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 21.9 x 42.35 x 7.75 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1748066

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 7.75 mm

L: 21.9 mm

Max. tværsnit: 1.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: FMC 1,5/11-ST-3,81

UKCA: Ja
