Phoenix Contact Stiftkabinet-printplade SDDC Samlet antal poler 1 Rastermål: 5 mm 1864024 1 stk

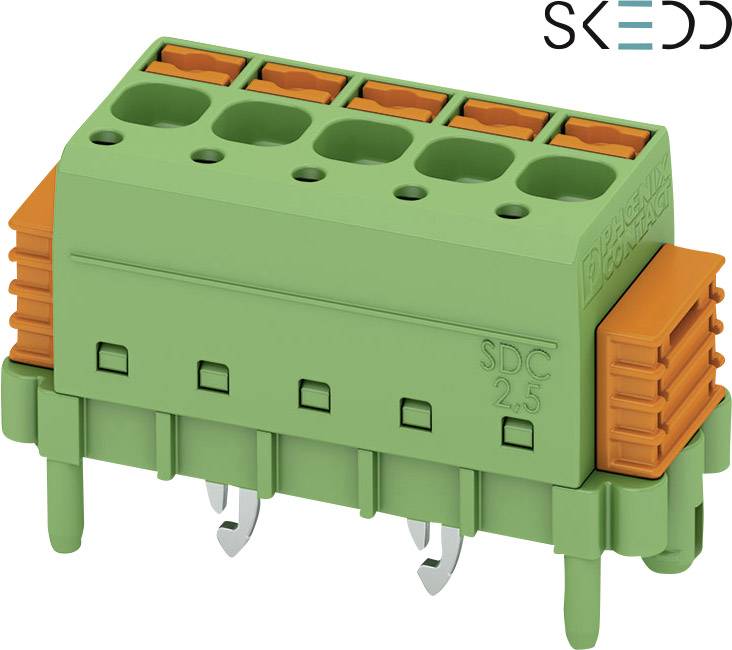

Stikforbindelser fra Phoenix Contact, grønne med orange sidekomponenter, til ledertværsnit på 2,5 mm². Varemærke 'SKEDD' øverst til højre.
Grønt printpanel med monterede sorte kabler, der løber gennem en central forbindelse. Tekniske komponenter er synlige.
To elektroniske printplader i grøn farve med flere kabelforbindelser, som er fastgjort med orange stikforbindelser.
Et grønt printpanel med flere kabler fastgjort på overfladen, som er sat i orange-grønne stikforbindelser.
Teknisk tegning af en metalforbinder med borehulsangivelser i millimeter. Mål og afstande til nøjagtig placering af hullerne.
Teknisk tegning af en elektrisk stikforbindelse med måleangivelser i millimeter, viser for- og sidevisning med detaljer.
1/6
Lignende billede
Produkttype
Stiftkabinet-printplade
Konstruktion
Stik
Rækkeantal
1
Serie
SDDC
RM
5 mm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Hurtig levering ons. 28. okt.
18 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
2
-
5,51 kr.
6
8% = 2,64 kr.
5,07 kr.
10
11% = 6,20 kr.
4,89 kr.
20
13% = 14,60 kr.
4,78 kr.
40
16% = 34,80 kr.
4,64 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Minimum ordrevolumen:: 2
Total (5,51 kr. / stk.r)
11,02 kr.
prav.tax.untaxed ekskl. moms
ekskl. 55,20 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
30 dages returret
Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

  • Indhold: 1 stk
  • Antal rækker: 1
  • Samlet antal poler: 1
  • Logo med stiliseret stik og ordet 'SKEDD' nedenunder.

Tekniske specifikationer

Produkttype

Stiftkabinet-printplade

Konstruktion

Stik

Rækkeantal

1

Connector System

wire-to-board

Serie

SDDC

Særlige kendetegn:

Med oplåsningshjælp

Med flange

Med låsekroge

RM

5 mm

Poltal hver række

1

Samlet antal poler

1

Pen form

Dobbelt

Nominel strøm

12 A

Nominel strøm - afrundet

12 A

Indhold

1 stk

AWG max.

12

AWG min.

24

Afisoleringslængde (max.)

8 mm

Tilslutning

Push-In-klemme

Virkeretning

Lodret til printplade

Chassismateriale

PA

Produc.-delnr.

1864024

Producentfarve

Grøn

Orange

Isoleringsmateriale

PA

Kontaktmateriale

Kobber

Kontaktoverflade printside

fortinnet

Kontaktoverflade stikside

fortinnet

Nominel spænding

320 V

Max. tværsnit

2.50 mm²

min. tværsnit

0.20 mm²

Plug-in retning

Lodret til printplade

Maks. temperatur

+100 °C

Min. Temperatur

-40 °C

Type

SDC 2,5/ 1-PV-5,0-ZB
