Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/aktuatorboks 1 stk

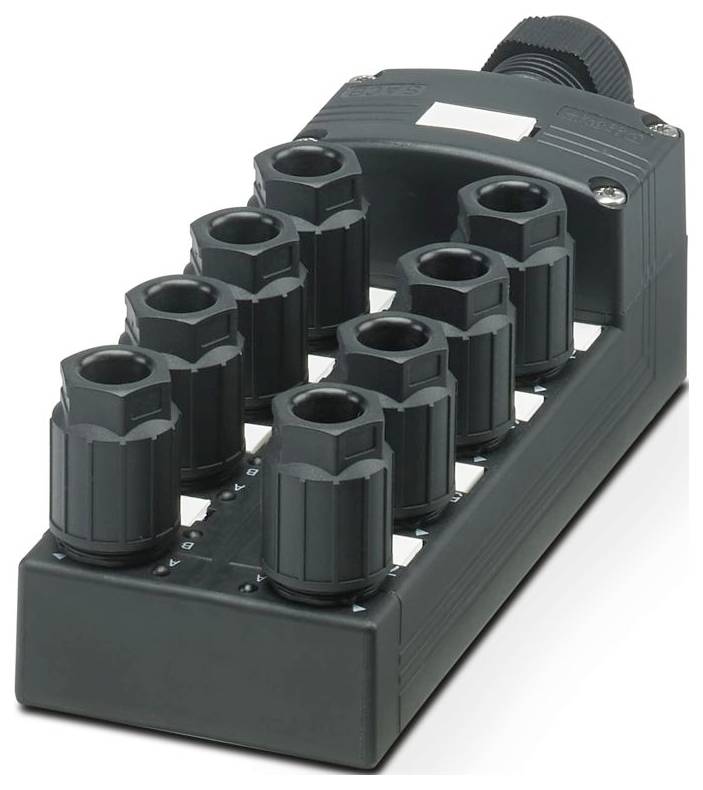

Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/aktuatorboks 1 stk-0
Lignende billede
Produkttype
Sensor-/aktuatorboks
Antal signalpladser
8
Antal fordelere
8-dobbelt
Belægning
dobbelt
Type
SACB-8/16-PT QO
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Levering man. 2. nov.
61 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
680,00 kr.
3
3% = 56,49 kr.
661,17 kr.
5
4% = 131,90 kr.
653,62 kr.
10
5% = 314,20 kr.
648,58 kr.
25
5% = 926,50 kr.
642,94 kr.
Mængderabatter varierer afhængigt af sælgeren
Antal
Total (680,00 kr. / stk.r)
680,00 kr.
prav.tax.untaxed ekskl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Poltal: 5
  • MÆRKESPÆNDING UN: 48 V AC;60 V DC
  • Tilslutningstype: Push-in-tilslutning
  • Bredde: 58 mm
  • Højde: 45 mm
  • Brændbarhedsklasse iht. UL 94: V0
  • Materiale, kabinet: PBT
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • Beskyttelsesklasse: IP65
  • Omgivelsestemperatur (under drift) -30 °C... 80 °C;-5 °C... 50 °C (ved konfektionering)
  • Materiale, tætning: FKM
  • Længde: 168 mm
  • Materiale kontaktoverflade: SN
  • Udvendig diameter på ledning 7 mm... 12 mm
  • Bemærk: Ledninger med 5 ledere kan  have et tilslutningstværsnit på maks. 0,5 mm²/AWG 20
  • Ledningstilslutning: Ledningstilslutning
  • Monteringsbemærkning: VÆR OPMÆRKSOM PÅ de tilladte bøjningsradier ved udlægning af ledninger, da beskyttelsesgraden trues af for store bøjekræfter. Fang mekaniske belastninger før stikket, for eksempel Med kabelbinder.
  • led: nej
  • Materiale kontakt: Stål/kobber
  • Antal stikpladser: 8
  • Mærkestrøm i alt 10 A
  • Strømbelastning pr. sti maks.: 2 A.
  • Tilladt strømbelastning per stikplads: 4 A.
  • Tilslutningsart sensor/aktuator: QUICKON
  • Tilslutningsbelægning: Tilslutningsbelægning
  • Stik/pol = ledningsfarve eller tilslutning: 1 / 4 (A) = 1 / 4;1 / 2 (B) = 1 / 2;2 / 4 (A) = 2 / 4;2 / 2 (B) = 2 / 2;3 / 4 (        A) = 3  / 4;3 / 2 (B) = 3 / 2;4 / 4 (A) = 4 / 4;4 / 2 (B) = 4 / 2;5 4 / 4 (A) = 5 / 5 / 5 2;6 / 4 (A) = 6 / 4;6 / 2 (B) = 6 / 2;7 / 4 (A) = 7 / 4;7 / 2 (B) = 7  / 2;8 / 4 (A)       = 8 / 4;8 / 2 (B) = 8 / 2;1-8 / 1 (+ 48 V) = UN;1-8 / 3 (0 V) = 0 V;1-8 / 5 (PE) = PE
  • Statusvisning forefindes: nej
  • Materiale pakning O-ring: FKM
  • Materiale kontaktholder: PA 6.6
  • Materiale kontakt stamkabelbeskyttelse: CU-legering
  • Materiale kontaktoverflade stamkabelsæt: SN
  • Fleksibelt tilslutningstværsnit signalledning: 0,14 mm²... 0,5 mm²
  • Tilslutningstværsnit spændingsforsyning fleksibel: 0,14 mm²... 0,5 mm²
  • Fleksibelt tilslutningstværsnit AWG-signalledning: 26... 20
  • Tilslutningstværsnit AWG spændingsforsyning fleksibelt: 26... 20
  • Afisoleringslængde signalledning 8 mm
  • Afisoleringslængde på beklædningen: 50 mm (stamledning)
  • Antræksmoment-lågskrue 0,35 Nm
  • Tilspændingsmoment for montering på kabinet: 0,5 Nm
  • Tilspændingsmoment-omløbermøtrik: 4 Nm
  • Materiale støbemasse: PUR
  • Materiale kontaktholder stamkabelsiden: PA 6.6 V0
  • Nøglestørrelse omløbermøtrik: 16 mm
  • Lederisoleringsmateriale: PVC / PE / PP / gummi
Produkttype

Sensor-/aktuatorboks

Antal signalpladser

8

Belægning

dobbelt

Type

SACB-8/16-PT QO

Antal fordelere

8-dobbelt

Statusvisning

Uden LED

Signaltype

Universel

Tilslutning

Push-in-fjederkrafttilslutning

Bredde

58 mm

L

168 mm

IP65

Tilladt strømbelastning per stikplads

4 A

Totalstrøm (enkel tilførsel)

10 A

Maks. temperatur

80 °C

Min. Temperatur

-30 °C

Tilslutningstværsnit maks.

0.75 mm²

Tilslutningstværsnit min.

0.14 mm²

Forbindelsestype (fordelerbokse)

QUICKON-tilslutning

Chassismateriale

PBT

Samlet poltal

5

Produc.-delnr.

1175447

Indhold

1 stk

Poltal

5

H

45 mm

Strømbelastning (total)

10 A

Tilladt strømbelastning per I/O signal

2 A

Driftsspænding

48 V

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/aktuatorboks 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3565327 Phoenix Contact SACB-8/16-PT QO 1175447 Sensor-/aktuatorboks 1 stk

Beskrivelse

Fordelerboks, tilslutningstype: QUICKON, 0,14 mm²... 0,75 mm², antal stikpladser: 8, polantal: 5, stikpladsbelægning: Dobbelt, statusvisning: nej, universal; Stamledning tilslutning: push-in-tilslutning 180°, afskærmning: nej,  kan tilsluttes ved tilslutning af 5 ledere maks. 0,5 mm²

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
