Name: Phoenix Contact IB IL AO 4/U/0-10-ECO 2702498 Inline-klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136879
Availability: BackOrder

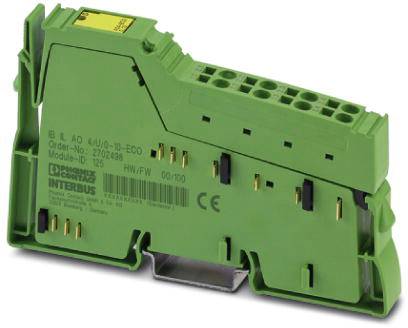

Et grønt, rektangulært elektrisk modul med flere tilslutningsklemmer, egnet til netværksforbindelser i et kontrolsystem.

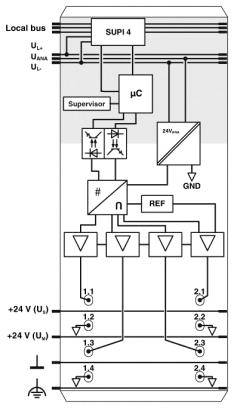

Diagram over en lokalbus med forskellige kredsløb og komponenter som SUPI 4, mikrocontroller, supervisor og forstærkere. Forbindelser viser strømforløb.

En grøn retro-mobiltelefon med gul skærm og talknapper.

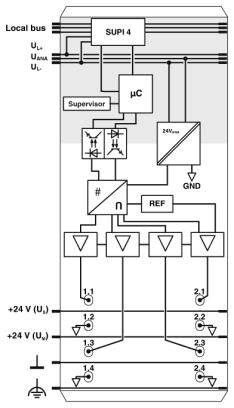

Elektrisk systemdiagram med mikrocontroller, overspændingsbeskyttelse og referencenhed; viser ledningsføring og komponentforbindelser.

Diagrammet viser et temperaturfald fra 55°C til 25°C over 4 enheder på X-aksen.

Diagram over et vertikalt betjeningspanel med fire kontakter i to rækker. Mærkninger '1.1', '1.2', '1.3', '1.4' og '2.1', '2.2', '2.3', '2.4'. Betegnelser 'U' tydeliggør forbindelser.

Teknisk tegning af en profil med to dimensionsangivelser: Højde 71,5 mm og bredde 119,8 mm. Viser profilens form og åbninger.

Diagrammet viser en konstant temperatur på 55°C over et område fra 0 til 4 på x-aksen.

1/8

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering ons. 23. dec.

Antal

stk.

Total (1.290,00 kr. / stk.r)

1.290,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Farve: Grøn.
Nettovægt: 83,5 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Antal udgange: 4
Overførselshastighed 500 kbit/s.
Effektforbrug: Typ. 1,3 W.
Opløsning D/A-konverter 12 bit

Produkttype: Inline-klemme

Type: IB IL AO 4/U/0-10-ECO

Antal analoge udgange max.: 4

Antal udgange max.: 4

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 7.5 V/DC

H: 119.8 mm

L: 71.5 mm

Bredde: 12.2 mm

: IP20

Dim.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Forbindelsesteknik: 2-leder

Tilslutning: Inline-dataveksler

Maks. strømforbrug: 60 mA

Produc.-delnr.: 2702498

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: 0 °C

Spændingslogik UL: 7.5 V/DC

Serie: ECO

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2136879 Phoenix Contact IB IL AO 4/U/0-10-ECO 2702498 Inline-klemme 7.5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136879 Phoenix Contact IB IL AO 4/U/0-10-ECO 2702498 Inline-klemme 7.5 V/DC

Beskrivelse

4 analoge udlæsningskanaler. Tilslutning af aktuatorer i 2-leder-teknik. Spændingsområde 0 V ... 10 V. dataformat: Standardiseret præsentation. Opløsning: 12 bit Diagnosedisplay.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
