Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-klemme 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Grøn elektronisk modul fra Phoenix Contact, model ELR H3-I, til brug i industrielle styringssystemer.

Principdiagram for et SUPI 4 modul med mikrocontroller, supervisor, MUX og tilslutninger til 24V forsyning. Buslinjer øverst, jording nederst.

En grøn gammel mobiltelefon med numeriske taster, en rund højtaler øverst og ordet 'EIN-MÜ' på displayet.

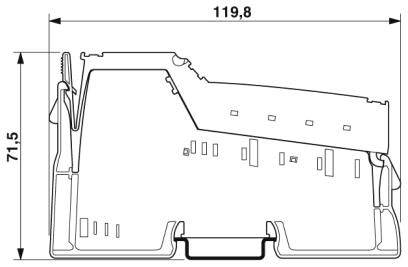

Teknisk tegning af en sideprofilisk tværsnitsvisning. Dimensioner: 119,8 mm bredde og 71,5 mm højde. Linjer og strukturer synlige.

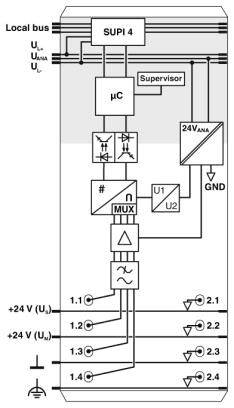

Strømskemaet viser en mikrocontroller med forbindelser til en supervisor, en multiplekser og flere tilslutninger, herunder +24V og GND.

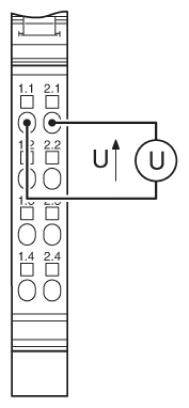

Diagram over en elektrisk kredsløbstegning med markeringer for spænding (U) og polariserede elektroniske komponenter.

1/6

Lignende billede

Datablad (PDF)

Levering ons. 28. okt.

Antal

stk.

Total (1.032,00 kr. / stk.r)

1.032,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskrivelse af indgangen: Single Ended-indgang, spænding
Antal indgange: 4
Farve: Grøn.
Nettovægt: 69 g
BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Overførselshastighed 500 kbit/s.
Effektforbrug: Typ. 0,8 W.
Opløsning A/D-konverter 12 bit

Produkttype: Inline-klemme

Type: IB IL AI 4/U/0-10-ECO

Antal analoge indgange max.: 4

Min. driftsspænding: 19.2 V/DC

Driftsspænding: 19.2 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 7.5 V/DC

H: 119.8 mm

L: 71.5 mm

Bredde: 12.2 mm

: IP20

Dim.: (L x B x H) 71.5 x 12.2 x 119.8 mm

Forbindelsesteknik: 2-leder

Tilslutning: Inline-dataveksler

Maks. strømforbrug: 60 mA

Produc.-delnr.: 2702496

Montage: Bæreskinne

Maks. omgivelsestemperatur: +55 °C

Min. omgivelsestemperatur: 0 °C

Spændingslogik UL: 7.5 V/DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-klemme 7.5 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Inline-klemme 7.5 V/DC

Beskrivelse

4 analoge inputkanaler. Tilslutning af sensorerne med 2-leder-teknik. Spændingsområde 0 V ... 10 V. dataformat: Standardiseret præsentation. Opløsning: 12 bit Diagnosedisplay.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
